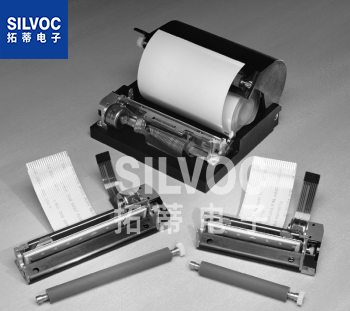

FTP-628MCL101#72、FTP-628MCL103#72：低压2''高速热敏打印机芯

易装纸类型:进纸轮移除设计简化了纸张装载和维护
超紧凑:
FTP-628MCL101#72：15.5 x 70.2 x 33.0mm（高x宽x深）
FTP-628MCL103#72：15.5 x 70.4 x 33.0mm（高x宽x深）
高速打印:使用富士通独特的打印头驱动控制，打印速度为100mm/s。
高分辨率打印:8点/mm的分辨率打印

规格参数

FTP-628MCL101#72、FTP-628MCL103#72：低压2''高速热敏打印机芯

完整型号：

FTP-628MCL101#72

FTP-628MCL103#72

概述

FTP-628MCL系列是一款超紧凑、高速、低压的打印机机构，支持2英寸纸宽（58mm）。可拆卸进纸轮设计简化了纸张装载和维护。

该系列可用于各种应用，如便携式终端、POS系统、信息亭、ATM以及测试和测量设备。

主要特点

•易装纸类型

进纸轮移除设计简化了纸张装载和维护。

•超紧凑

FTP-628MCL101#72：15.5 x 70.2 x 33.0毫米（高x宽x深）

FTP-628MCL103#72：15.5 x 70.4 x 33.0毫米（高x宽x深）

•高速打印

使用富士通独特的打印头驱动控制，打印速度为100mm/s。（800点/秒）的电压可以在9.5V时实现。

•高分辨率打印

8点/mm的分辨率打印是可能的。

•符合RoHS

型号

FTP-628MCL101#72：（2’’宽纸：58mm），无压板检测开关

FTP-628MCL103#72：（2’’宽纸：58mm），带压板检测开关

规格

项目		规格参数
型号		FTP-628MCL101#72、FTP-628MCL103#72
打印方法		Thermal-line dot method
点状结构		384 dots/line
点间距（水平）		0.125 mm (8 dots/mm)—Dot density
点间距（垂直）		0.125 mm (8 dots/mm)—Line feed pitch
有效打印区域		48 mm
列数		ANK 32 columns/line (maximum 12 x 24 dot font)
纸张宽度		58 mm+0 -1
纸张厚度		60 to 100 µm (some paper in this range may not be used because of paper characteristics)
打印速度		Maximum 100mm/sec. (800 dotlines/sec.) at 9.5V Maximum 80mm/sec. (640 dotlines/sec.) at 8.5V
字符类型		Alphanumeric, katakana: 159 types International and special characters: 195 types JIS Kanji level 1, level 2, non-Kanji (supported only when Kanji CG is mounted): about 6800 types
字符、尺寸（宽×高）、列数		12 × 24 dots, (1.5 × 3.0 mm), 32 columns: alphanumeric, katakana 24 × 24 dots, (3.0 × 3.0 mm), 16 columns: alphanumeric, katakana, Kanji 8 × 16 dots, (1.0 × 2.0 mm), 48 columns: alphanumeric, katakana 16 × 16 dots, (2.0 × 2.0 mm), 24 columns: alphanumeric, katakana, Kanji
接口		Conforms to RS232C / USB
工作电压	打印头	4.2 VDC to 9.5 V, average current 2.4A, at 25°C, Rav=176Ω concurrent applied dots: 64 dots
	电机	4.2 VDC to 9.5 V, 0.75A maximum (average 0.56A)
	逻辑器件	3.3VDC±10% or 5.5V±10%, 0.1 A maximum
尺寸	打印头尺寸	FTP-628MCL101#72: 70.2 x 33.0 x 15.5 mm (W x D x H) FTP-628MCL103#72: 70.4 x 33.0 x 15.5 mm (W x D x H)
	接口板	67.2 x 32 x 11.2mm (W x D x H)
重量	打印机芯重量	Approximately 40g
	接口板重量	Approximately 15g
打印头寿命		Pulse resistance: 100 million pulses/dot (under our standard conditions). Abrasion resistance: paper traveling distance 50km (print ratio: 25% or less)
工作环境	工作温度*	0˚ C to +50˚ C
	工作湿度	20 to 85% RH (no condensation)
	储存温度	-20˚ C to +60˚ C (paper not included )
	储存湿度	5 to 90% RH (no condensation )
检测功能	打印头温度检测	Detected by thermistor
	缺纸/标记检测	Detected by photo-interrupter
推荐热敏纸		High sensitive paper:	TF50KS-E4 (Nippon Paper)
		Standard paper:	TK60KS-E (Nippon Paper) PD150R (Oji Paper)
		Medium life storage paper:	TK60KS-F1 (Nippon Paper) PD170R (Oji Paper) P220VBB-1 (Mitsubishi Paper)
		Long life storage paper:	PD160R-N (Oji Paper) AFP-235 (Mitsubishi Paper) TP50KJ-R (Nippon Paper) HA220AA (Nippon Paper)

*1：同时应用点：在25°C下64点或更少，批量图像打印，使用标准纸

*2: +5˚C至+40˚C打印密度保证范围（-25°C至70˚C能力）
