热敏打印机芯
打印速度可达：300毫米/秒
自动刀一体化机芯
打印头可分开设计
高耐用性：200公里，200万切
适用温度范围广：-20℃至60℃

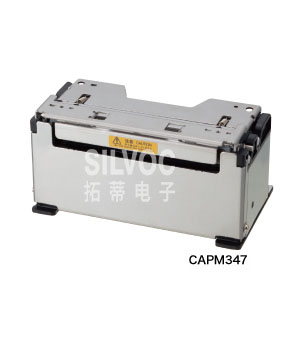

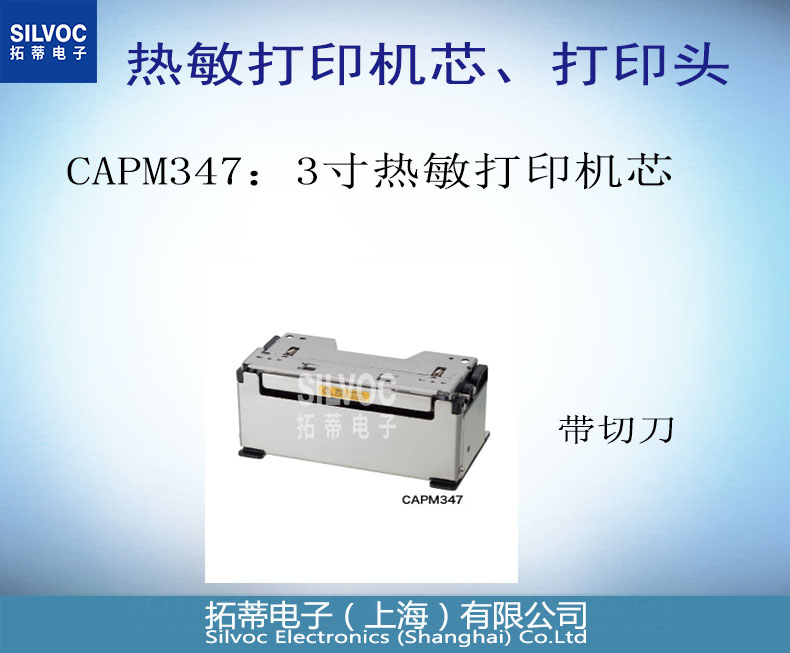

CAPM347：精工(SII) 热敏打印机芯、打印头
常用型号:
CAPM347
主要特点：
1、打印速度可达：300毫米/秒
2、自动刀一体化机芯
3、打印头可分开设计
4、高耐用性：200公里，200万切
5、适用温度范围广：-20℃至60℃
规格参数：
型号 | CAPM347 | |||
简易上纸操作型号 | 自动上纸操作型号 | |||
标准型 | 标准型 | 厚纸型 | ||
打印 | 方法 | 热敏行点打印 | ||
点数（点/行） | 640 | |||
解像度（点/毫米） | 8 | |||
纸宽（毫米） | 58±0,1/60±0,1/80±0,1/83±0,1 | |||
打印宽度（毫米） | 54/56/72/80 | |||
打印速度（毫米/秒）最高 | 300（需使用推荐的热敏打印纸） | 300（需使用推荐的热敏打印纸） | 280（需使用推荐的热敏打印纸） | |
检测方式 | 打印头温度检测 | 热敏电阻 | ||
打印头离位检测 | 机械开关 | |||
缺纸检测 | 光电感应器 | |||
黑标检测 | 光电感应器（需使用推荐的热敏打印纸） | |||
切刀位置检测 | 光电感应器 | |||
电源（V） | 工作电压（Vdd） | 2.7至3.6/4.75至5.25 | ||
工作电压（Vp） | 21.6至26.4 | |||
峰值电流（A） | 打印头/马达/切刀 | 5.6（26.4V/144点/1.2/1.1） | ||
切刀 | 切刀方法 | 滑动切刀 | ||
可切厚度（μm） | 54至90（不计凸面部分） | 54至90（不计凸面部分） | 100至150（不计凸面部分） | |
切纸方式 | 全切或半切（中间留点） | |||
寿命 | 脉冲个数 | 2亿 | 2亿 | 1亿 |
打印长度（公里） | 200（不计凸面部分） | 200（不计凸面部分） | 100（不计凸面部分） | |
切纸（切） | 2,000,000 | 2,000,000 | 1,000,000 | |
操作温度（℃） | -20至60（需使用推荐的热敏打印纸） | |||
尺寸（宽 x 深 x 高 毫米） | 110.0 x 61.0 x 53.4 | 110.0 x 61.0 x 55.9 | ||
重量（克） | 约500 | |||
控制板
型号 | IMF201-01UK |
中央处理器 | PTM20P01 |
对应机型 | CAPM347 |
操作电压（V） | Vp：21.6至26.4 |
字形点阵（高 x 宽 点） | 16点式：16 x 8，16 x 16 24点式：24 x 12，24 x 24 |
字库类形 | 附加图案字库，片假名字库， Codepage（437,850,852,858,1252），用户自定义字符， |
通信接口 | USB（2.0） |
尺寸（宽 x 深 x 高 毫米） | 60.0 x 80.0 x 14.0 |
驱动软件 | Printer Driver/SDK, OPOS Driver, POS for .NET Driver, Linux® CUPS Filter/SDK |
中央处理器
型号 | PTM20P01 |
对应机型 | CAPM347 |
封装 | 144pin QFP |
操作电压（V） | Vp：21.6至26.4 Vdd：3.0至3.6 |
操作频率（MHz） | 12±0.01% |
配置 | C-MOS LSI |
通信接口 | 并口，串口，USB |
字库类形 | 附加图案字库，CGs或者外置ROM提供其他字符 |
字形点阵（高 x 宽 点） | 16点式：16 x 8，16 x 16 24点式：24 x 12,24 x 24 |
尺寸（宽 x 深 x 高 毫米） | 22.0 x 22.0 x 1.7 |
驱动软件 | Printer Driver/SDK, OPOS Driver, POS for .NET Driver, Linux® CUPS Filter/SDK |
