符合AEC-Q100，外部尺寸：2.5× 2.0 mm（SG-9101CGA）
扩频晶体振荡器（可编程），输出频率：0.67 MHz to 170 MHz (1 × 10-6 Step)
电压：1.62V to 3.63V，输出：CMOS，功能：Output enable (OE) or Standby (/ST)
向下或中央扩展调制，可配置扩频设置：3种调制模式（Hershey-kiss、正弦波、三角形），4种调制频率，6种扩展比例
利用PLL技术，写入频点参数，快速交货，可用晶振编程工具“SG-Writer II”写入频点
SG-9101CGA (0.67-170MHZ)：EPSON(爱普生) 汽车用可编程展频晶振、晶体振荡器
SG-9101CGA常用频点列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
SG-9101CGA MP Blank | X1G005281xxxx00 | 3000 |
SG-9101CGA 20.000000MHz C20PJAAA | X1G005281xxxx00 | 3000 |
SG-9101CGA 25.000000MHz C20PJAAA | X1G005281xxxx00 | 3000 |
SG-9101CGA 27.000000MHz C20PJAAA | X1G005281xxxx00 | 3000 |
SG-9101CGA 48.000000MHz C20PJAAA | X1G005281xxxx00 | 3000 |
SG-9101CGA 170.000000MHz C20PJAAA | X1G005281xxxx00 | 3000 |
SG-9101CGA 37.125000Mhz C10PGAAA | X1G005281003500 | 3000 |
SG-9101CGA 25.000000MHz C02PHAAA | X1G005281004800 | 3000 |
SG-9101CGA 24.000000MHz C05PGAAA | X1G005281007100 | 3000 |
SG-9101CGA 25.000000MHz C05PGAAA | X1G005281007200 | 3000 |
SG-9101CGA 27.000000Mhz C05PGAAA | X1G005281007300 | 3000 |
SG-9101CGA 100.00000MHz C05PHAAA | X1G005281008500 | 3000 |
SG-9101CGA 50.000000MHz C05PHAAA | X1G005281008600 | 3000 |
SG-9101CGA 37.125000 MHz C05PGAAA | X1G005281012400 | 3000 |

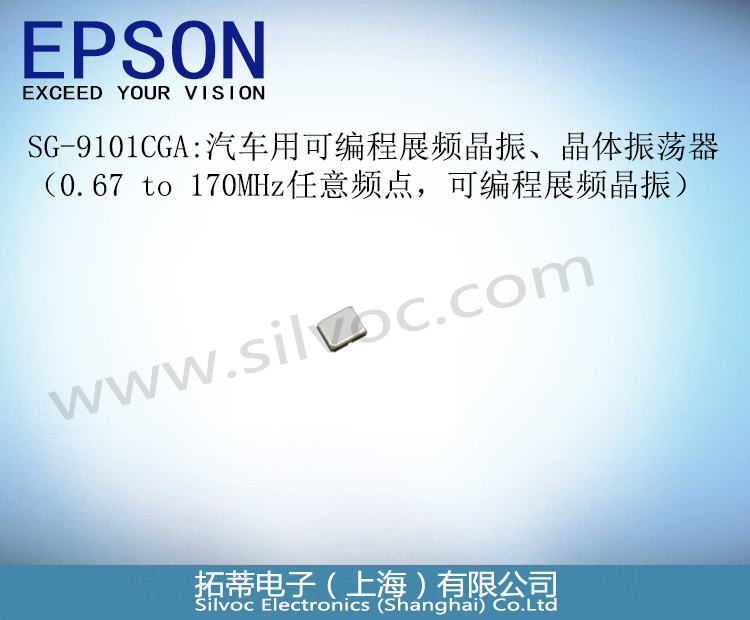

爱普生(EPSON) 汽车用可编程展频晶振、晶体振荡器：SG-9101CGA
汽车用可编程展频晶振: SG-9101CGA，CMOS输出，供电电压是1.62V ~ 3.63V，工作温度可以达到-40℃至+125℃，符合汽车级温度要求。

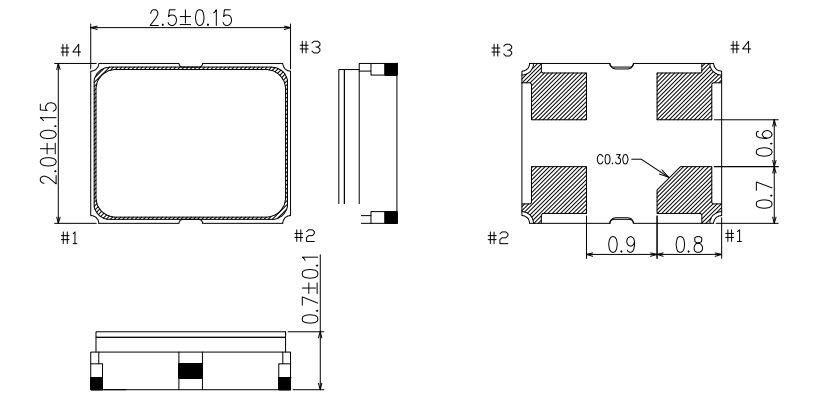

l 外部尺寸：2.5× 2.0 mm（SG-9101CGA）、
l 扩频晶体振荡器（可编程）
l 输出频率：0.67 MHz to 170 MHz (1 × 10-6 Step)
l 电压：1.62V to 3.63V
l 功能：Output enable (OE) or Standby (/ST)
l 输出：CMOS
l 向下或中央扩展调制
l 可配置扩频设置
3种调制模式（Hershey-kiss、正弦波、三角形），4种调制频率，6种扩展比例
l 利用PLL技术，写入频点参数，快速交货
l 可用晶振编程工具“SG-Writer II”进行频点写入操作
l 符合AEC-Q100
l 汽车用
爱普生的SG-9101CGA是可编程晶体振荡器，具有CMOS输出，适用于汽车。
该系列提供了同样简单的频率和其他参数可编程性，符合AEC-Q100标准，温度可达125°C，满足汽车应用。
SG-9101CGA具有用于减少EMI的扩频功能，用户将能够选择所需的扩频设置。2.5×2.0mm的小封装将使电子制造商能够节省电路板空间。
规格 (特征)
项目 | 符号 | 规格说明 | 条件 | ||||||||||
电源电压 | VCC | 1.80 V Typ. | 2.50 V Typ. | 3.30 V Typ. | |||||||||
1.62 to 1.98V | 1.98 to 2.20V | 2.20 to 2.80V | 2.70 to 3.63 V | ||||||||||
输出频率范围 | f0 | 0.67 MHz to 170 MHz | |||||||||||
储存温度 | T_stg | -40℃ to +125℃ | Storage as single product | ||||||||||
工作温度 | T_use | -40℃ to +125℃ | |||||||||||
频率稳定度 *1 | f_tol | ±100 x 10-6 | Average frequency of 1s gate time | ||||||||||
功耗 | ICC | 3.5mA Max. | 3.6mA Max. | 3.7mA Max. | 3.8mA Max. | T_use= +125℃ | No load | ||||||
3.4mA Max. | 3.5mA Max. | 3.6mA Max. | 3.7mA Max. | T_use= +105℃ | |||||||||
2.9mA Typ. | 3.0mA Typ. | 3.2mA Typ. | T_use= +25℃ | ||||||||||
5.8mA Max. | 6.1mA Max. | 7.0mA Max. | 8.4mA Max. | T_use= +125℃ | No load | ||||||||
5.7mA Max. | 6.0mA Max. | 6.9mA Max. | 8.3mA Max. | T_use= +105℃ | |||||||||
4.9mA Typ. | 5.9mA Typ. | 7.0mA Typ. | T_use= +25℃ | ||||||||||
输出禁用电流 | I_dis | 3.5mA Max. | 3.5mA Max. | 3.6mA Max. | 3.8mA Max. | T_use= +125℃ | OE=GND , f0 = 170 MHz | ||||||
3.4mA Max. | 3.4mA Max. | 3.5mA Max. | 3.7mA Max. | T_use= +105℃ | |||||||||
待机电流 | I_std | 2.3μA Max. | 2.5μA Max. | 3.0μA Max. | 4.2μA Max. | T_use= +125℃ | ST = GND | ||||||
0.9μA Max. | 1.0μA Max. | 1.5μA Max. | 2.5μA Max. | T_use= +105℃ | |||||||||
0.3μA Typ. | 0.4μA Typ. | 0.5μA Typ. | 1.1μA Typ. | T_use= +25℃ | |||||||||
占空比 | SYM | 45% to 55% | 50% VCC Level | ||||||||||
输出电压 | VOH | 90% VCC Min. | IOH/IOL Conditions [mA] | ||||||||||
tr / tf | Vcc | A | B | C | D | ||||||||
Default | IOH | -2.5 | -3.5 | -4.0 | -5.0 | ||||||||
IOL | 2.5 | 3.5 | 4.0 | 5.0 | |||||||||
Default | IOH | -1.5 | -2.0 | -2.5 | -3.0 | ||||||||
VOL | 10% VCC Max. | IOL | 1.5 | 2.0 | 2.5 | 3.0 | |||||||
Slow | IOH | -1.0 | -1.5 | -2.0 | -2.5 | ||||||||
IOL | 1.0 | 1.5 | 2.0 | 2.5 | |||||||||
A: 1.62 to 1.98 V , B: 1.98 to 2.20 V | |||||||||||||
输出负载条件 | L_CMOS | 15pF Max. | |||||||||||
输入电压 | VIH | 70% VCC Min. | OE or ST | ||||||||||
VIL | 30% VCC Max. | ||||||||||||
上升/下降时间 | 默认 | tr / tf | 3.0 ns Max. | f0 > 40MHz | 20% VCC to 80% VCC | ||||||||
6.0 ns Max. | f0 ≦ 40MHz | ||||||||||||
快速 | 3.0 ns Max. | f0=0.67to170MHz | |||||||||||
缓慢 | 10.0 ns Max. | f0=0.67to20MHz | |||||||||||
禁用时间 | t_stp | 1 μs Max. | Measured from the time OE or ST pin crosses 30 % Vcc | ||||||||||
启用时间 | t_sta | 1 μs Max. | Measured from the time OE pin crosses 70 % Vcc | ||||||||||
恢复时间 | t_res | 3 ms Max. | Measured from the time ST pin crosses 70 % Vcc | ||||||||||
振荡器启动时间 | t_str | 3 ms Max. | Measured from the time Vcc reaches its rated minimum value, 1.62 V | ||||||||||
频率老化 | f_aging | This is included in frequency tolerance specification. | +25 °C, first year | ||||||||||
*1频率容差包括初始频率容差、温度变化、电源电压变化、回流漂移、负载漂移和老化（+25°C，10年）。
Pin | Name | I/O type | Function | |
1 | OE | Input | Output enable | 高：OUT引脚的指定频率输出 低：输出引脚低（弱下拉），只有输出驱动器被禁用。 |
ST | Input | Standby | 高：OUT引脚的指定频率输出 低：输出引脚低（弱下拉） 设备进入待机模式。电源电流降低至the least值I_std。 | |
2 | GND | Power | Ground | |
3 | OUT | Output | Clock output | |
4 | VCC | Power | Power supply | |
*2请不要在打开状态下使用OE/S̅T̅终端。

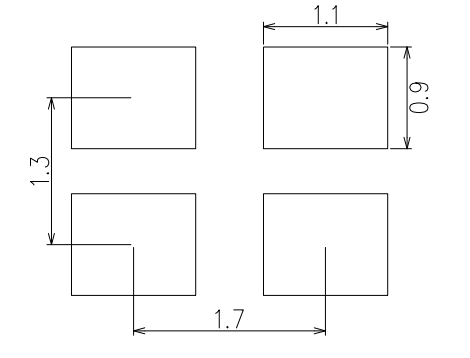

(1) 产品型号 SG-9101CGA 170.000000MHZ C 20 PJ A A A
(标准形式) ① ② ③ ④ ⑤⑥⑦⑧⑨⑩
① Model ② Size ③ Frequency ④ Spread type ⑤ Spread width ⑥ Function
⑦ Operating temperature ⑧ Modulation frequency ⑨ Spread profile ⑩ Rise time / Fall time
② Size | |
CG | 2.5 mm × 2.0 mm |
CE | 3.2 mm × 2.5 mm |
CB | 5.0 mm × 3.2 mm |
CA | 7.0 mm × 5.0 mm |
④ Spread type | |
C | Center spread |
D | Down spread |
⑤ Spread width | ||
Center spread | Down spread | |
02 | ±0.25 % | － |
05 | ±0.5 % | -0.5 % |
07 | ±0.75 % | － |
10 | ±1.0 % | -1.0 % |
15 | ±1.5 % | -1.5 % |
20 | ±2.0 % | -2.0 % |
30 | － | -3.0 % |
40 | － | -4.0 % |
⑥ Function | |
P | Output enable (#1pin = OE) |
S | Standby (#1pin = S̅T̅) |
⑦ Operating temperature | |
G | -40 °C to +85 °C |
H | -40 °C to +105 °C |
⑧ Modulation frequency | |
A | 25.4 kHz (default) |
B | 12.7 kHz |
C | 8.5 kHz |
D | 6.3 kHz |
⑨ Spread profile | |
A | Hershey-kiss (default) |
B | Sine-wave |
C | Triangle |
⑩ Rise time / Fall time | |
A | Default |
B | Fast |
C | Slow |
(2) 产品料号 (Blank section is decided by each detail specifications.)
SG-9101CGA X1G005281xxxx00
① ② ③ ④⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications ⑤ Packing（00：Recommended packing 3K pcs/Reel）
(3) 空白片型号和料号：
SG-9101CGA MP Blank X1G005281000200
① ② ③ ④⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications
⑤ Packing（00：Recommended packing CGA:3K pcs/Reel）
为了保持稳定运行，在尽可能靠近晶体产品电源端子的位置（VCC-GND之间）提供0.1µF旁路电容器。
