最高印字速度:62.5mm/s
分离式压纸轴设计
小巧轻便
可配自动切纸刀(ACUH205A)
适用于电子转帐(EFT-POS)及手持终端

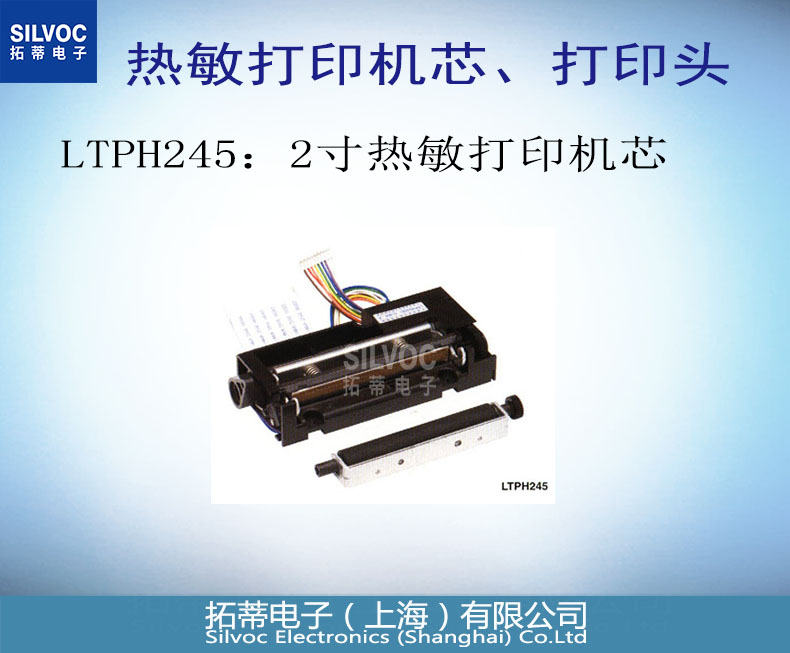

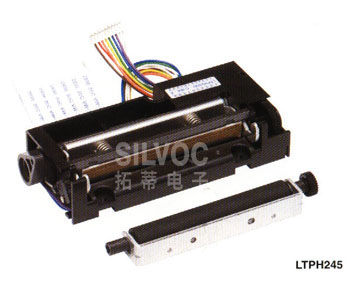

LTPH245 ：精工(SII) 2寸58mm热敏打印机芯
常用型号：
LTPH245A
LTPH245B
LTPH245D-C384-E
主要特点：
1.最高印字速度:62.5mm/s
2.分离式压纸轴设计
3.小巧轻便
4.可配自动切纸刀(ACUH205A)
5.适用于电子转帐(EFT-POS)及手持终端
规格参数：
型 号 | LTPH245A / LTPH245B | |
打印 | 方法 | 热敏行点打印 |
行数(点阵/行) | 384 | |
解像度(点阵/毫米) | 8 | |
纸宽(毫米) | 58 +0-1 | |
打印宽度(毫米) | 48 | |
打印速度(毫米/秒)最高 | 62.5 | |
入纸方向 | 曲入 | |
检测方式 | 打印头热度 | 热感应器 |
压纸轴离位检测 | 机械开关 | |
缺纸检测 | 光感应器 | |
电源(V) | 工作电压: Vdd: | 4.5 至 5.5 |
工作电压: Vp: | 4.2 至 8.5 | |
电流(A) | 打印头 | 3.30（电压为8.0V） |
打印头寿命 | 脉冲个数 | 100百万脉冲 |
打印长度(公里) | 50 | |
操作温度(℃) | -5 至 50 | |
尺寸(WxDxH 毫米) | 76.8 x 38.0 x 16.0(不计凸面部分) | |
重量(克) | 46 | |
控制板 | |||
型号 | IFH002-01B | IFH002-01BK | |
CPU | PTH01P02 | ||
操作电压(V) | Vp: 4.2 至 8.5, Vcc: 4.5 至 5.5 | ||
字体点阵(HxW 点阵) | 16点式︰16x8, 16x16 | ||
字库类形 | 特别字体 | O | O |
下载字体 | O | O | |
用户识别字体 | O | O | |
附加图案字库 | O | O | |
片假名字库 | X | O | |
JIS 1&2 级汉字 | X | O | |
输入模式 | 并口，串口 | ||
尺寸(WxDxH 毫米) | 70.0 x 70.0 x 11.3 | ||
自动切纸刀 | ||
型号 | ACUH205A | |
切纸 | 方法 | 圆形切刀 |
切纸宽度(毫米) | 58 +0-1 | |
可切厚度(μm) | 60 至 80( 使用指定打印纸) | |
切纸方式 | 半切(右边留点) | |
操作时间(秒/周期) 最高 | 0.8 (操作电压 5.0V, 25度) | |
切纸频率(切/分钟) 最高 | 20 | |
操作电压 (V) | 马达 | 4.2 至 8.5 |
检测器 | 4.5 至 5.5 | |
起动电流(A) | 1.26 于 6V | |
寿命(切) | 500,000 | |
尺寸(WxDxH 毫米) | 91.0 x 47.6 x 12.7（不计凸面部分） | |
重量(克) | 约 46 | |
中央处理器 | |
型号 | PTH01P02 |
封装 | 80平脚 QFP |
操作电压(V) | Vp: 4.2 至 8.5, Vcc: 4.5 至 5.5 |
操作频率(MHz) | 5 + 0.5% |
结构 | C - MOS LSI |
行距 | 16点 行距 (可用指令更改行距) |
字距 | 4点 字距 (可用指令更改字距) |
输入方法 | 并口，串口 |
字库类形 | 附加图案字库﹑可打印CGs * 或 外置 ROM的字库 |
尺寸(WxDxH 毫米) | 17.2 x 17.2 x 1.7 |
