内置频率调节32.768 kHz晶体单元，符合AEC-Q200
接口类型：I2C总线接口 (400 kHz)；宽工作电压范围：1.8V to 5.5V
宽计时器电压范围：1.7V to 5.5V，Ta=-40°C to +125°C；扩展工作温度范围：-40°C to +125°C
32.768 kHz频率输出功能：N通道开漏输出，带控制引脚
各种功能包括完整日历、闹钟、计时器等。
应用：汽车音频、汽车导航系统、时钟、ECU子时钟
RA-8565SA(AEC-Q200): 爱普生(EPSON) 汽车用串行接口实时时钟模块，实时时钟芯片RTC
完整型号：
型号 | 料号 | 封装 | MOQ |
RA-8565SA | Q41A86552xxxx00 | SOP-14 | 1000PCS/Reel |
RA-8565SA B | Q41A86552000100 | SOP-14 | 1000PCS/Reel |
RA-8565SA 特征
• 内置频率调节32.768 kHz晶体单元
• 接口类型：I2C总线接口 (400 kHz)
• 宽工作电压范围：1.8V to 5.5V
• 宽计时器电压范围：1.7V to 5.5V，Ta=-40°C to +125°C
• 扩展工作温度范围：-40°C to +125°C
• 32.768 kHz频率输出功能：N通道开漏输出，带控制引脚
• 各种功能包括完整日历、闹钟、计时器等。
• 应用：汽车音频、汽车导航系统、时钟、ECU子时钟
• 符合AEC-Q200
RA-8565SA 概述
该时钟模块芯片RA-8565SA是一个I2C总线接口实时时钟，内置32.768-kHz晶体振荡器。
工作温度范围为−40°C至+125°C，适用于汽车附件。
除了日历（年、月、日、工作日、小时、分钟、秒）功能和时钟计数器功能外，该模块的实时时钟功能还包括报警功能和固定周期计时器中断功能。
• 适用于汽车的宽工作温度范围：-40°C至+125°C
• 时钟状态检测功能
它可以通过VL位的状态来判断备份操作返回后数据的有效性。
• 32.768 kHz频率输出功能
CLKOUT引脚输出（N通道开路漏极输出）
输出频率可选择为32.768 kHz、1024 Hz、32 Hz或1 Hz。
• 各种中断功能
定时器功能可设置在1/4096秒和255分钟之间。
报警功能可以设置为星期几、天、小时或分钟。

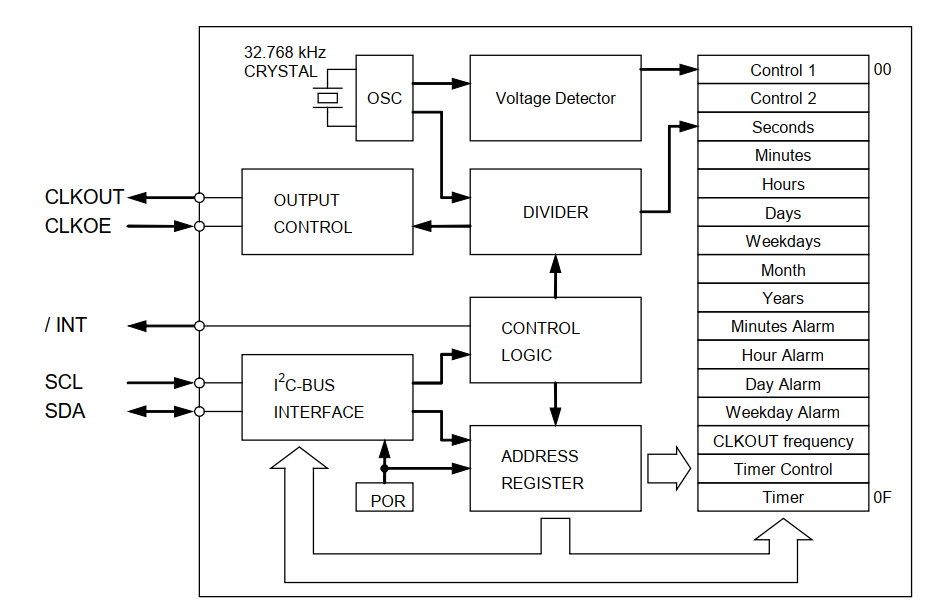

RA-8565SA 系统框图
推荐操作条件（Recommend Operating Conditions）
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit |
Operating voltage | VDD | - | 1.8 | 3.0 | 5.5 | V |
Timekeeper voltage | VCLK | - | 1.7 | 3.0 | 5.5 | V |
Operating temperature | TOPR | - | -40 | +25 | +125 | °C |
频率特性（Frequency characteristics）
Item | Symbol | Conditions | Rating | Unit |
Frequency stability | Δ f/f | Ta=+25°C VDD=3.0V | 5±23 *1 | ×10-6 |
Oscillation start up time | tSTA | Ta=+25°C VDD=1.6V | 1.5 Max. | s |
Ta = -40°C to +125°C VDD=3.0V | 3.0 Max. | s |
*1 ) Equivalent to ±1 minutes of monthly deviation.
备份模式下的功耗（Current consumption under backup mode.）
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit | |
Standby current. | lBK | fSCL = 0 Hz | +125°C | 1.0 | 1.8 | µA | |
-40 to +85°C | 0.6 | 1.2 | |||||
fSCL = 0 Hz | +125°C | 1.0 | 1.6 | µA | |||
-40 to +85°C | 0.55 | 1.0 | |||||
(1) 产品名称 (标准形式)
Product Name RA-8565SA
RA-8565SA B
（Standard form） ① ② ③
① Model ② Package type (SA : SOP-14pin)
③ Frequency tolerance (Exclude offset):
Blank or B: 5±23 x 10-6 (Equivalent to ± 1 minute of monthly deviation) @ +25°C
(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)
RA-8565SA B Q41A46552000100
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code (2: EU RoHS compliant / Terminal plating : Sn)
④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel)
Signal Name | Input / Output | Function |
SCL | Input | Serial clock input. |
SDA | Bi-directional | Data input and output. |
CLKOUT | Output | The CLKOUT pin is a clock output (open drain output) pin |
CLKOE | Input | |
/INT | Output | Interrupts output by Alarm and Timer events. (Open drain output) |
VDD | - | Connected to a positive power supply. |
GND | - | Connected to a ground. |

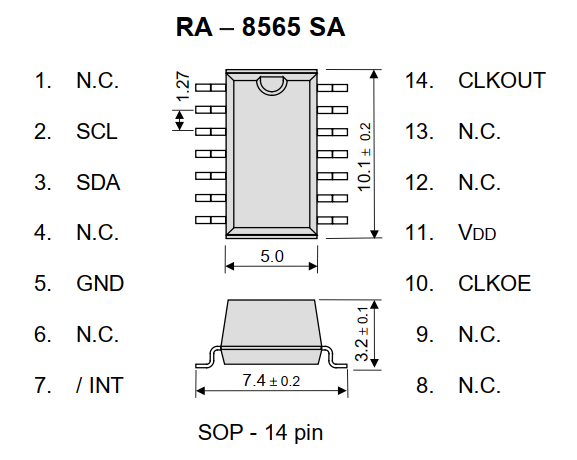

RA-8565SA 外形尺寸 Unit: mm
模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。

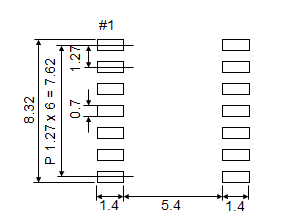

RA-8565SA Footprint (Recommended) Unit: mm
为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）需提供一个 0.1uF 的去耦电容。
