MG7050HAN：爱普生 (EPSON) 晶振、基于SAW的差分多输出SAW振荡器、输出：HCSL

晶体振荡器，基于SAW的差分多输出SAW振荡器
超低抖动： 0.3ps Max.，输出：HCSL（2或4个输出）
2或4个输出，能够减少扇出缓冲
频率范围：100 MHz to 200 MHz
电源电压：2.5V Typ. / 3.3V Typ.
外部尺寸：7.0×5.0×1.6 mm

规格参数

MG7050HAN：爱普生 (EPSON) 晶振、基于SAW的差分多输出SAW振荡器、输出：HCSL

MG7050HAN常用频率列表如下：

规格型号	产品编码	MOQ (PCS)
MG7050HAN	X1M000431xxxx00	1000
MG7050HAN 100.000000MHz 2ACJAA	X1M000431000700	1000
MG7050HAN 156.250000MHz 2ACJBN	X1M000431001000	1000
MG7050HAN 156.250000MHz 4ACJBN	X1M000431001100	1000
MG7050HAN 156.250000MHz 4ACJAA	X1M000431001200	1000
MG7050HAN 100.000000MHz 2ADJBN	X1M000431xxxx00	1000
MG7050HAN 100.000000MHz 4ADJDN	X1M000431xxxx00	1000
MG7050HAN 125.000000MHz 2ADJBN	X1M000431xxxx00	1000
MG7050HAN 125.000000MHz 4ADJDN	X1M000431xxxx00	1000
MG7050HAN 156.250000MHz 2ADJBN	X1M000431xxxx00	1000
MG7050HAN 156.250000MHz 4ACJDN	X1M000431xxxx00	1000
MG7050HAN 200.000000MHz 2ADJBN	X1M000431xxxx00	1000
MG7050HAN 200.000000MHz 4ADJDN	X1M000431xxxx00	1000

特征

爱普生(EPSON) 晶振、基于SAW的差分多输出SAW振荡器：MG7050HAN

• 超低抖动： 0.3ps Max.

• 2或4个输出，能够减少扇出缓冲

• 频率范围：100 MHz to 200 MHz

• 电源电压：2.5V Typ. / 3.3V Typ.

• 外部尺寸：7.0×5.0×1.6 mm

• 输出：HCSL（2或4个输出）

• 应用领域：

GbE, 光纤通道, SAS, PCI总线, 服务器, 存储, 网络

推荐应用领域

· GbE (千兆以太网)

· Fiber Channel (光纤通道)

· SAS (Serial Attached SCSI:串行连接SCSI)

· PCI express (PCI总线)

· Server (服务器)

· Storage (存储)

· Router / Switch (路由器 / 交换机)

· Networking (网络)

规格 (特征)

项目	符号	规格		条件 / 备注
输出频率范围	f₀	100 MHz to 200 MHz		有关可用频率的查询，请联系代理-拓蒂电子。
		100MHz , 125MHz , 156.25MHz , 200MHz		标准频率
电源电压	V_CC	D : 2.5V ± 0.125V	C : 3.3V ± 0.33V	V_CC1 and V_CC2 need same voltage
储存温度	T_stg	-55°C to +125°C		Store as bare product after packing
工作温度	T_use	A : 0°C to +70°C B : -20°C to +70°C D : -5°C to +85°C
频率稳定度 *^1**	f_tol	J : ± 50 × 10^-6 L : ±100 × 10^-6
功耗	I_CC	55 mA Typ. 84 mA Max.	60 mA Typ. 90 mA Max.	2-outputs	OE = V_CC with L_HCSL
		95 mA Typ. 128 mA Max.	100 mA Typ. 136 mA Max.	4-outputs
禁用电流	I_dis	11 mA Typ. 23 mA Max.	12 mA Typ. 25 mA Max.	2-outputs	OE = GND
		15 mA Typ. 28 mA Max.	16 mA Typ. 30 mA Max.	4-outputs
占空比	SYM	45%to 55%		At outputs crossing point
输出电压	V_OH	0.66 V to 0.85 mV		DC characteristics
	V_OL	-0.15 V to 0.15 V
输出负载条件	L_HCSL	50Ω or 42.2Ω, with CL = 2pF, Rs = 33Ω or 27Ω
输入电压	V_IH	70% V_CC Min.		OE and ZSEL terminals
	V_IL	30% V_CC Max.
上升 / 下降时间	Rr / Rf	1 V/ns to 4 V/ns		Between -0.15 V and 0.15 V of differential output.
振荡启动时间	t_str	5 ms Typ., 10 ms Max.		Time at minimum supply voltage to be 0 s
相位抖动	t_PJ	0.19 ps Typ.	0.16 ps Typ.	f₀ = 100MHz		Offset frequency: 12kHz to 20MHz
		0.18 ps Typ.	0.15 ps Typ.	f₀= 125MHz
		0.16 ps Typ.	0.13 ps Typ.	f₀= 156.25MHz
		0.14 ps Typ.	0.12 ps Typ.	f₀= 200MHz
		0.3 ps Max.
时钟偏移	t_skew	20ps Typ. 50ps Max.		FSEL = H
频率老化	f_aging	N : ± 10 × 10^-6 / year Max.		First year			+25°C, V_CC = 2.5V , 3.3V
		A : Included in Frequency tolerance *2		10 years

*1频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

*2当频率公差为“J”且工作温度为“B”或“D”时，“A”不可接受。

产品命名规则

MG7050HAN等系列晶振产品名称参数：

(1) 产品名称 (标准形式)

MG7050HAN 156.250000MHz 4 A C J A N

① ② ③ ④⑤⑥⑦⑧⑨ (⑦⑧⑨: JDA, JBA are not available)

① Model

② Output (H: HCSL)

③ Frequency

④ Number of outputs (2:2-outputs, 4: 4-outputs)

⑤ “A”: Fixed

⑥ Supply voltage (C: 3.3 V Typ., D: 2.5 V Typ.)

⑦ Frequency tolerance (J: ±50 × 10^-6 Max., L: ±100 × 10^-6 Max.)

⑧ Operating temperature (A: 0°C to +70°C, B: -20°C to +70°C, D: -5°C to +85°C)

⑨ Frequency aging (A*1: 频率容差，包括老化, N*2: 频率容差，不包括老化)

*1. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

*2. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移(不包括老化）。

⑥ Supply voltage
C	3.3 V Typ.
D	2.5 V Typ.

⑦ Frequency tolerance
J	±50 × 10^-6 Max.
L	±100 × 10^-6 Max.

⑧ Operating temperature
A	0°C to +70°C
D	-5°C to +85°C
B	-20°C to +70°C

(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)

MG7050HAN X1M000431xxxx00

① ② ③ ④ ⑤

① Crystal devices ② Model ③ Pb free code（1：EU RoHS compliant / Pb free）

④ Detail specifications

⑤ Packing(00：Standard packing 1000pcs / Reel)

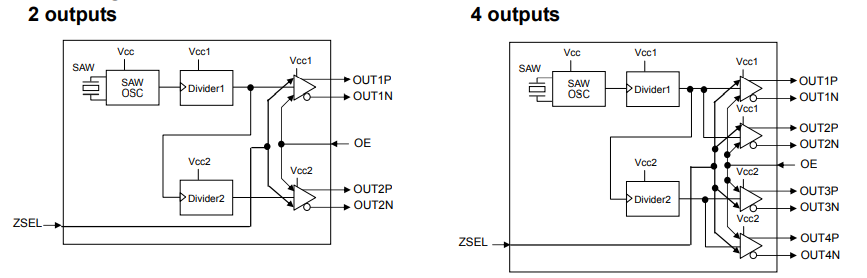

电路框图

MG7050HAN Block Diagram.png

ZSEL 功能

		Output line Differential Zo	HCSL load L_HCSL	Shunt resistor Rs
ZSEL	H	100 Ω	50 Ω	33 Ω
ZSEL	L	85 Ω	42.2 Ω	27 Ω

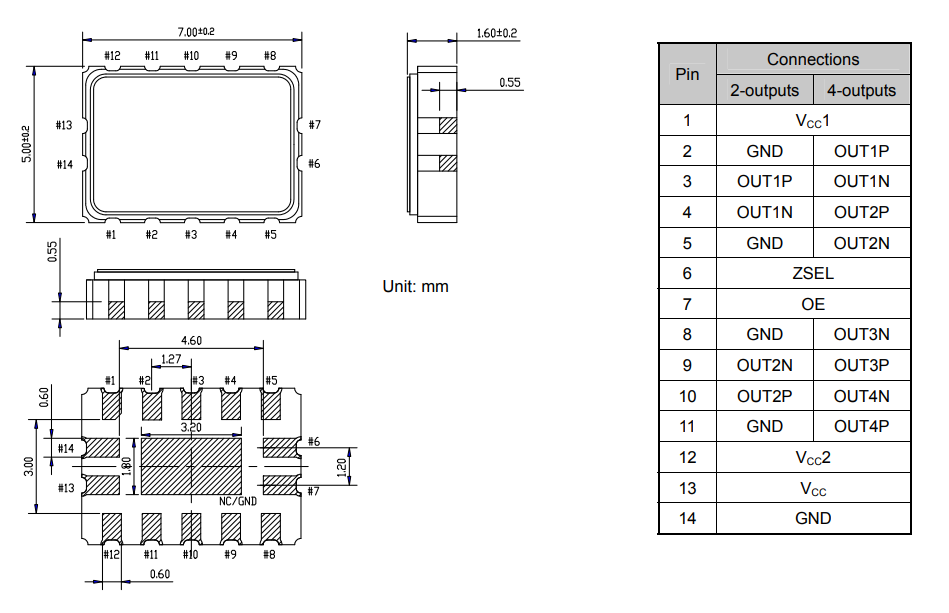

External dimensions (Unit: mm)

MG7050HAN External dimensions.png

• OE引脚=高：指定频率输出。

• OE引脚=低：输出为高阻抗和#14，连接至盖子。

Footprint (Recommended) (Unit: mm)

MG7050HAN footprint.png

为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（Vcc, Vcc1, Vcc2 - GND之间）提供0.01µF至0.1µF的去耦电容。
