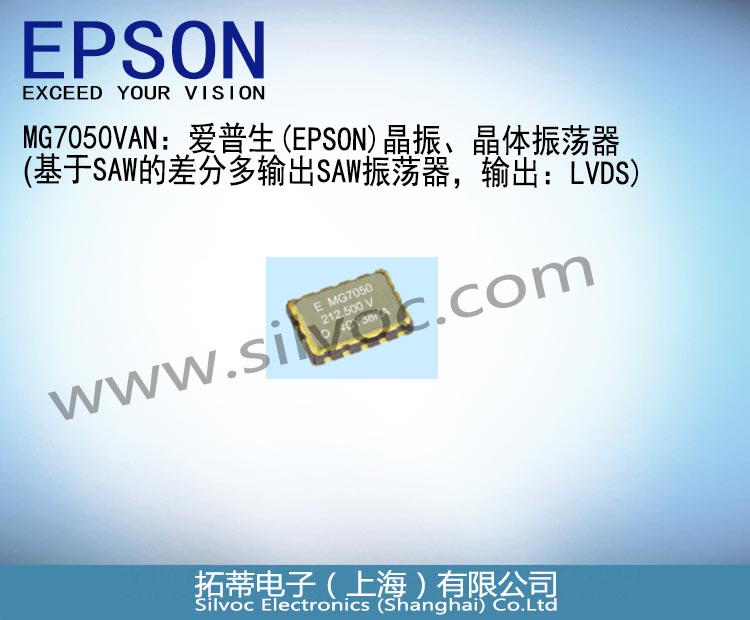

MG7050VAN：爱普生 (EPSON) 晶振、基于SAW的差分多输出SAW振荡器、输出：LVDS

晶体振荡器，基于SAW的差分多输出SAW振荡器
超低抖动： 0.3ps Max.，输出：LVDS（2或4个输出）
2或4个输出，能够减少扇出缓冲
频率范围：100 MHz to 700 MHz
电源电压：2.5V Typ. / 3.3V Typ.
外部尺寸：7.0×5.0×1.6 mm

规格参数

MG7050VAN：爱普生 (EPSON) 晶振、基于SAW的差分多输出SAW振荡器、输出：LVDS

MG7050VAN常用频率列表如下：

规格型号	产品编码	MOQ (PCS)
MG7050VAN	X1M000421xxxx00	1000
MG7050VAN 156.250000MHz 2ACJDN	X1M000421000300	1000
MG7050VAN 100.000000MHz 2ACJDN	X1M000421000800	1000
MG7050VAN 156.250000MHz 4ACJAN	X1M000421xxxx00	1000
MG7050VAN 156.250000MHz 4ACJBN	X1M000421xxxx00	1000
MG7050VAN 100.000000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 100.000000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 106.250000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 106.250000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 125.000000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 125.000000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 150.000000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 150.000000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 156.250000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 156.250000MHz 4ACJDN	X1M000421xxxx00	1000
MG7050VAN 200.000000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 200.000000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 212.500000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 212.500000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 250.000000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 250.000000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 300.000000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 300.000000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 312.500000MHz 2ADJBN	X1M000421xxxx00	1000
MG7050VAN 312.500000MHz 4ADJDN	X1M000421xxxx00	1000
MG7050VAN 312.500000MHz 4ADJDN	X1M000411xxxx00	1000

特征

爱普生(EPSON) 晶振、基于SAW的差分多输出SAW振荡器：MG7050VAN

• 超低抖动： 0.3ps Max.

• 2或4个输出，能够减少扇出缓冲

• 频率范围：100 MHz to 700 MHz

• 电源电压：2.5V Typ. / 3.3V Typ.

• 外部尺寸：7.0×5.0×1.6 mm

• 输出：LVDS（2或4个输出）

• 应用领域：

服务器、存储、网络、OTN等

推荐应用领域

· Server (服务器)

· Storage (存储)

· Networking (网络)

· OTN (Optical Transport Network: 光传送网)

规格 (特征)

项目	符号	规格		条件 / 备注
输出频率范围	f₀	100 MHz to 700 MHz		有关可用频率的查询，请联系代理-拓蒂电子。
		100MHz , 106.25MHz , 125MHz , 150MHz 156.25MHz , 200MHz , 212.5MHz , 250MHz 300MHz,312.5MHz		标准频率
电源电压	V_CC	D : 2.5V ± 0.125V	C : 3.3V ± 0.33V	V_CC1 and V_CC2 need same voltage
储存温度	T_stg	-55°C to +125°C		Store as bare product after packing
工作温度	T_use	A : 0°C to +70°C B : -20°C to +70°C D : -5°C to +85°C
频率稳定度 *^1**	f_tol	J : ± 50 × 10^-6 L : ±100 × 10^-6
功耗	I_CC	35mA Typ. 50mA Max.	45mA Typ. 56mA Max.	2-outputs	OE = V_CC, L_LVDS = 100Ω
		40mA Typ. 66 mA Max.	50mA Typ. 72 mA Max.	4-outputs
禁用电流	I_dis	7mA Typ. 18mA Max.	8mA Typ. 20mA Max.	OE = GND
占空比	SYM	45% to 55%		At outputs crossing point
输出电压	V_OH	247 mV to 454 mV		DC characteristics
	V_OL	1.125 V to 1.375 V
输出负载条件	L_LVDS	100 Ω		Connected between OUTnP and OUTnN
输入电压	V_IH	70% V_CC Min.		OE and FSEL terminals
	V_IL	30% V_CC Max.
上升 / 下降时间	tr / tf	200 ps Typ., 400 ps Max.		Between 20% and 80% of differential output peak to peak voltage
振荡启动时间	t_str	5 ms Typ., 10 ms Max.		Time at minimum supply voltage to be 0 s
相位抖动	t_PJ	0.19 ps Typ.	0.16 ps Typ.	f₀= 100MHz	Offset frequency: 12kHz to 20MHz
		0.18 ps Typ.	0.15 ps Typ.	f₀= 125MHz
		0.17 ps Typ.	0.14 ps Typ.	f₀= 156.25MHz
		0.15 ps Typ.	0.13 ps Typ.	f₀= 212.5MHz
		0.12 ps Typ.	0.11 ps Typ.	f₀= 312.5MHz
		0.06 ps Typ.	0.05 ps Typ.	f₀= 700MHz
		0.3 ps Max.
时钟偏移	t_skew	20ps Typ. 50ps Max.		FSEL = H
频率老化	f_aging	N:± 10 × 10^-6 / year Max.		First year	+25°C, V_CC = 2.5V , 3.3V
		A: Included in Frequency tolerance *2		10 years

*1频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

*2当频率公差为“J”且工作温度为“B”或“D”时，“A”不可接受。

产品命名规则

MG7050VAN等系列晶振产品名称参数：

(1) 产品名称 (标准形式)

MG7050VAN 156.250000MHz 4 A C J A N

① ② ③ ④⑤⑥⑦⑧⑨ (⑦⑧⑨: JDA, JBA are not available)

① Model

② Output (V: LVDS)

③ Frequency

④ Number of outputs (2:2-outputs, 4: 4-outputs)

⑤ “A”: Fixed

⑥ Supply voltage (C: 3.3 V Typ., D: 2.5 V Typ.)

⑦ Frequency tolerance (J: ±50 × 10^-6 Max., L: ±100 × 10^-6 Max.)

⑧ Operating temperature (A: 0°C to +70°C, B: -20°C to +70°C, D: -5°C to +85°C)

⑨ Frequency aging (A*1: 频率容差，包括老化, N*2: 频率容差，不包括老化)

*1. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

*2. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移(不包括老化）。

⑥ Supply voltage
C	3.3 V Typ.
D	2.5 V Typ.

⑦ Frequency tolerance
J	±50 × 10^-6 Max.
L	±100 × 10^-6 Max.

⑧ Operating temperature
A	0°C to +70°C
D	-5°C to +85°C
B	-20°C to +70°C

(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)

MG7050VAN X1M000421xxxx00

① ② ③ ④ ⑤

① Crystal devices ② Model ③ Pb free code（1：EU RoHS compliant / Pb free）

④ Detail specifications

⑤ Packing(00：Standard packing 1000pcs / Reel)

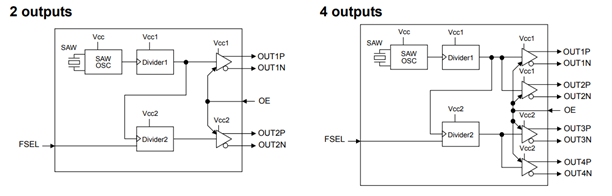

电路框图

MG7050VAN Block diagram.png

FSEL 功能

2-outputs		OUT	OUT2
4-outputs		OUT1/OUT2	OUT3/OUT4
FSEL	H	f₀	f₀
FSEL	L	f₀	f₀/2

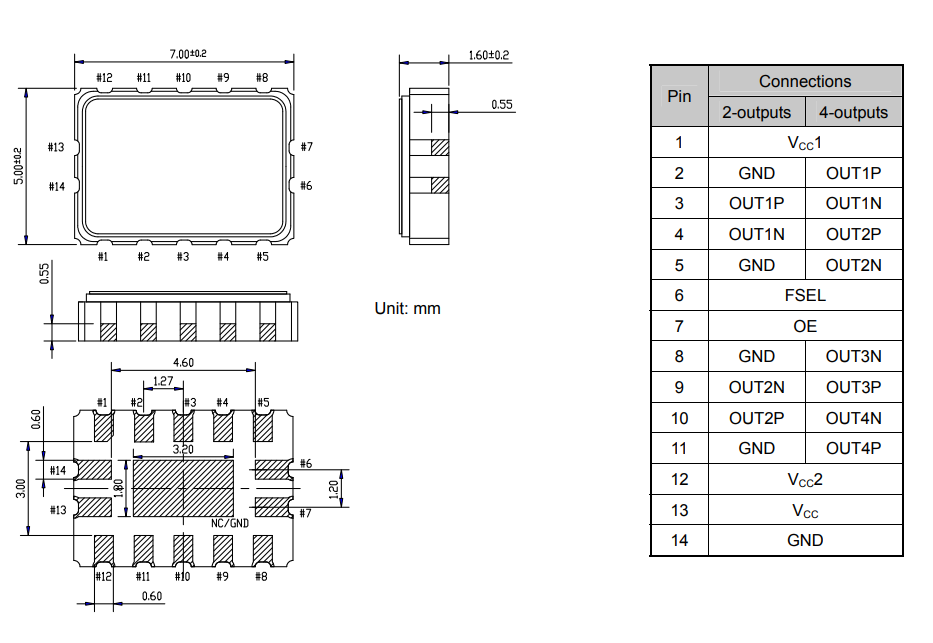

External dimensions (Unit: mm)

MG7050VAN External dimensions1.png

• OE引脚=高：指定频率输出。

• OE引脚=低：输出为高阻抗和#14，连接至盖子。

Footprint (Recommended) (Unit: mm)

MG7050VAN footprint.png

为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（Vcc, Vcc1, Vcc2 - GND之间）提供0.01µF至0.1µF的去耦电容。
