MG7050EAN：爱普生 (EPSON) 晶振、基于SAW的差分多输出SAW振荡器、输出：LV-PECL

晶体振荡器，基于SAW的差分多输出SAW振荡器
超低抖动： 0.3ps Max.，输出：LV-PECL（2或4个输出）
2或4个输出，能够减少扇出缓冲
频率范围：100 MHz to 700 MHz
电源电压：2.5V Typ. / 3.3V Typ.
外部尺寸：7.0×5.0×1.6 mm

规格参数

MG7050EAN：爱普生 (EPSON) 晶振、基于SAW的差分多输出SAW振荡器、输出：LV-PECL

MG7050EAN常用频率列表如下：

规格型号	产品编码	MOQ (PCS)
MG7050EAN	X1M000411xxxx00	1000
MG7050EAN 156.250000MHz 2ACJBN	X1M000411000600	1000
MG7050EAN 669.325580MHz 2ACJBN	X1M000411000700	1000
MG7050EAN 156.250000MHz 4ADJDN	X1M000411001300	1000
MG7050EAN 100.000000MHz 4ADJDN	X1M000411002100	1000
MG7050EAN 156.250000MHz 4ADJBN	X1M000411002500	1000
MG7050EAN 100.000000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 100.000000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 106.250000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 106.250000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 125.000000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 125.000000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 150.000000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 150.000000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 156.250000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 156.250000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 200.000000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 200.000000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 212.500000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 212.500000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 250.000000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 250.000000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 300.000000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 300.000000MHz 4ADJDN	X1M000411xxxx00	1000
MG7050EAN 312.500000MHz 2ADJBN	X1M000411xxxx00	1000
MG7050EAN 312.500000MHz 4ADJDN	X1M000411xxxx00	1000

特征

爱普生(EPSON) 晶振、基于SAW的差分多输出SAW振荡器：MG7050EAN

• 超低抖动： 0.3ps Max.

• 2或4个输出，能够减少扇出缓冲

• 频率范围：100 MHz to 700 MHz

• 电源电压：2.5V Typ. / 3.3V Typ.

• 外部尺寸：7.0×5.0×1.6 mm

• 输出：LV-PECL（2或4个输出）

• 应用领域：

GbE、光纤通道、SAS、PCI express、服务器、存储、路由器/交换机、网络、OTN

推荐应用领域

· GbE (千兆以太网)

· Fiber Channel (光纤通道)

· SAS (Serial Attached SCSI:串行连接SCSI)

· PCI express (PCI总线)

· Server (服务器)

· Storage (存储)

· Router / Switch (路由器 / 交换机)

· Networking (网络)

· OTN (Optical Transport Network: 光传送网)

规格 (特征)

项目	符号	规格		条件 / 备注
输出频率范围	f₀	100 MHz to 700 MHz		有关可用频率的查询，请联系代理-拓蒂电子。
		100MHz , 106.25MHz , 125MHz , 150MHz 156.25MHz , 200MHz , 212.5MHz , 250MHz 300MHz , 312.5MHz		标准频率
电源电压	V_CC	D : 2.5V ± 0.125V	C : 3.3V ± 0.33V	V_CC1 and V_CC2 need same voltage
储存温度	T_stg	-55°C to +125°C		Store as bare product after packing
工作温度	T_use	A : 0°C to +70°C B : -20°C to +70°C D : -5°C to +85°C
频率稳定度 *^1**	f_tol	J : ± 50 × 10^-6 L : ±100 × 10^-6
功耗	I_CC	75 mA Typ. 94 mA Max.	80 mA Typ. 102 mA Max.	2-outputs	OE = V_CC L_ECL = 50 Ω
		125 mA Typ. 170 mA Max.	130 mA Typ. 184 mA Max.	4-outputs
禁用电流	I_dis	7mA Typ. 18mA Max.		OE=GND
占空比	SYM	45% to 55%		At outputs crossing point
输出电压	V_OH	V_CC- 1.025V to V_CC- 0.88 V		DC characteristics
	V_OL	V_CC- 1.81V to V_CC- 1.62 V
输出负载条件	L_ECL	50 Ω		Termination to V_CC- 2.0 V
输入电压	V_IH	70% V_CC Min.		OE and FSEL terminals
	V_IL	30% V_CC Max.
上升 / 下降时间	tr / tf	200 ps Typ., 400 ps Max.		Between 20% and 80% of ( V_OH- V_OL)
振荡启动时间	t_str	5 ms Typ. , 10 ms Max.		Time at minimum supply voltage to be 0 s
相位抖动	t_PJ	0.17 ps Typ.	0.14 ps Typ.	f₀= 100 MHz		Offset frequency: 12kHz to 20MHz
		0.16 ps Typ.	0.13 ps Typ.	f₀= 125 MHz
		0.15 ps Typ.	0.12 ps Typ.	f₀= 156.25 MHz
		0.13 ps Typ.	0.11 ps Typ.	f₀= 212.5 MHz
		0.11 ps Typ.	0.10 ps Typ.	f₀= 312.5 MHz
		0.05 ps Typ.	0.05 ps Typ.	f₀ = 700 MHz
		0.3 ps Max.
时钟偏移	t_skew	20ps Typ., 50ps Max.		FSEL = H
频率老化	f_aging	N : ± 10 × 10^-6 / year Max.		First year		+25°C, V_CC = 2.5V , 3.3V
		A : Included in Frequency tolerance *2		10 years

*1频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

*2当频率公差为“J”且工作温度为“B”或“D”时，“A”不可接受。

产品命名规则

MG7050EAN等系列晶振产品名称参数：

(1) 产品名称 (标准形式)

MG7050EAN 156.250000MHz 4 A C J A N

① ② ③ ④⑤⑥⑦⑧⑨ (⑦⑧⑨: JDA, JBA are not available)

① Model

② Output (E: LV-PECL)

③ Frequency

④ Number of outputs (2:2-outputs, 4: 4-outputs)

⑤ “A”: Fixed

⑥ Supply voltage (C: 3.3 V Typ., D: 2.5 V Typ.)

⑦ Frequency tolerance (J: ±50 × 10^-6 Max., L: ±100 × 10^-6 Max.)

⑧ Operating temperature (A: 0°C to +70°C, B: -20°C to +70°C, D: -5°C to +85°C)

⑨ Frequency aging (A*1: 频率容差，包括老化, N*2: 频率容差，不包括老化)

*1. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

*2. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移(不包括老化）。

⑥ Supply voltage
C	3.3 V Typ.
D	2.5 V Typ.

⑦ Frequency tolerance
J	±50 × 10^-6 Max.
L	±100 × 10^-6 Max.

⑧ Operating temperature
A	0°C to +70°C
D	-5°C to +85°C
B	-20°C to +70°C

(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)

MG7050EAN X1M000411xxxx00

① ② ③ ④ ⑤

① Crystal devices ② Model ③ Pb free code（1：EU RoHS compliant / Pb free）

④ Detail specifications

⑤ Packing(00：Standard packing 1000pcs / Reel)

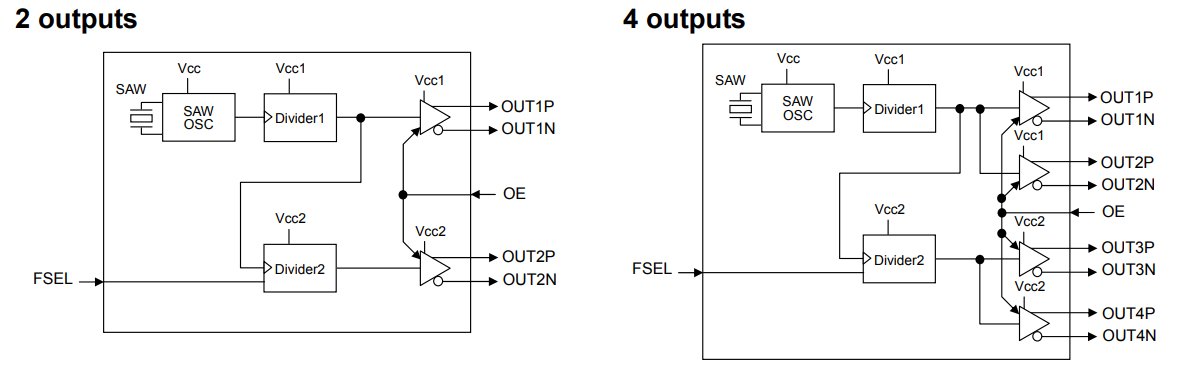

电路框图

MG7050EAN Block Diagram(1).png

FSEL 功能

2-outputs		OUT	OUT2
4-outputs		OUT1/OUT2	OUT3/OUT4
FSEL	H	f₀	f₀
FSEL	L	f₀	f₀/2

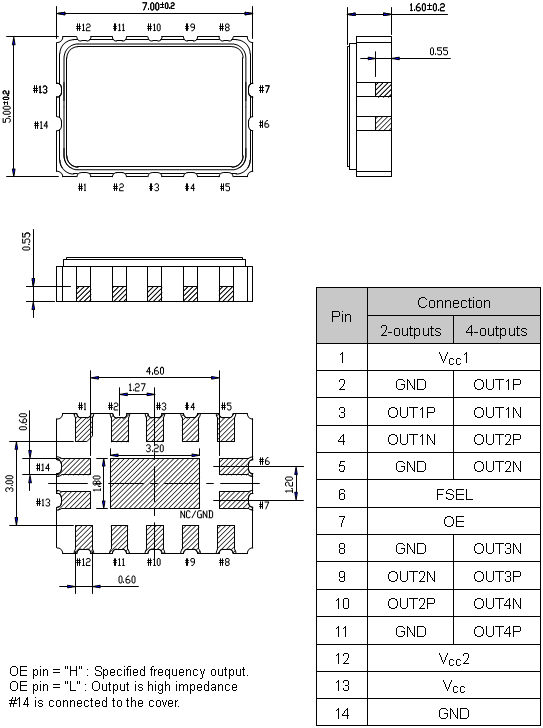

External dimensions (Unit: mm)

MG7050EAN External dimensions.png

• OE引脚=高：指定频率输出。

• OE引脚=低：输出为高阻抗和#14，连接至盖子。

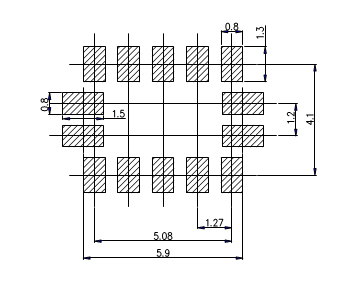

Footprint (Recommended) (Unit: mm)

MG7050EAN footprint.png

为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（Vcc, Vcc1, Vcc2 - GND之间）提供0.01µF至0.1µF的去耦电容。
