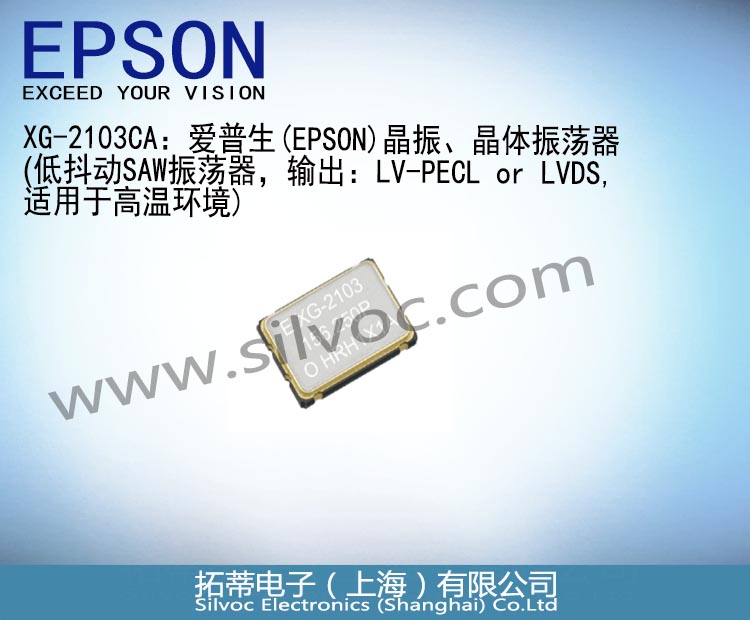

XG-2103CA:爱普生 (EPSON) 晶振、晶体振荡器,低抖动SAW振荡器,输出:LV-PECL or LVDS, 适用于高温环境

  • 频率范围: 100MHz to 700MHz

  • 电源电压: 3.3 V Typ.

  • 输出: LV-PECL or LVDS

  • 功能: Output enable (OE)

  • 外部尺寸: 7.0 × 5.0 × 1.2mm

  • SAW单元的低抖动和低相位噪声


规格参数

XG-2103CA:爱普生 (EPSON) 晶振、晶体振荡器,低抖动SAW振荡器,输出:LV-PECL or LVDS, 适用于高温环境



XG-2103CA常用频率列表如下:

规格型号

产品编码

MOQ (PCS)

XG-2103CA   P

X1M000321xxxx00

1000

XG-2103CA   L

X1M000361xxxx00

1000

XG-2103CA 100.000000MHz   PHRH

X1M000321xxxx00

1000

XG-2103CA 125.000000MHz   LHRH

X1M000361xxxx00

1000

XG-2103CA 132.812500MHz   PHRH

X1M000321xxxx00

1000

XG-2103CA 133.333333MHz   LHSH

X1M000361xxxx00

1000

XG-2103CA 150.000000MHz   PGRH

X1M000321xxxx00

1000

XG-2103CA 156.250000MHz   PHRH

X1M000321xxxx00

1000

XG-2103CA 156.250000MHz   LHRH

X1M000361xxxx00

1000

XG-2103CA 200.000000MHz   PHRH

X1M000321xxxx00

1000

XG-2103CA 200.000000MHz   LHRH

X1M000361xxxx00

1000

XG-2103CA 212.500000MHz   PHRH

X1M000321xxxx00

1000

XG-2103CA 212.500000MHz   LHRH

X1M000361xxxx00

1000

XG-2103CA 250.000000MHz   PHRH

X1M000321xxxx00

1000

XG-2103CA 250.000000MHz   LHRH

X1M000361xxxx00

1000

XG-2103CA 312.500000MHz   PHRH

X1M000321xxxx00

1000

XG-2103CA 312.500000MHz   LHRH

X1M000361xxxx00

1000



特征



爱普生(EPSON) 晶体振荡器,低抖动SAW振荡器:XG-2103CA



·        频率范围: 100MHz to 700MHz

·        电源电压: 3.3 V Typ.

·        输出: LV-PECL or LVDS

·        功能: Output enable (OE)

·        外部尺寸: 7.0 × 5.0 × 1.2mm

·        SAW单元的低抖动和低相位噪声



推荐应用领域



· 通信系统

· 通信设备

· 基站



规格 (特征)



项目

符号

LV-PECL

LVDS

条件 / 备注

XG-2103CA   P

XG-2103CA   L

输出频率范围

f0

100MHz to   700MHz

了解有关可用的频率,请联系代理-拓蒂电子。

电源电压

VCC

3.3V ±0.33V


储存温度

T_stg

-55°C to   +125°C

裸存

工作温度*1

T_use

P : 0°C to   +70°C
  R : -5°C to +85°C
  S : -20°C to +70°C


频率稳定度 *1

f_tol

H : ±100 ×   10-6


功耗

ICC

60mA Max.

-

OE = VCC ,   L_ECL = 50Ω

-

30mA Max.

OE = VCC ,   L_LVDS = 100Ω

禁用电流

I_dis

2mA Max.

15mA Max.

OE = GND

占空比

SYM

45% to 55%

At outputs   crossing point

输出电压
  (LV-PECL)

VOH

2.35V Typ.

-

DC   characteristics

VCC -   1.025V to VCC - 0.88V

-

VOL

1.60V Typ.

-

VCC -   1.81V to VCC - 1.62V

-

输出电压
  (LVDS)

VOD

-

350mV Typ,   247mV to 454mV

VOD1 ,   VOD2

DC

characteristics

dVOD

-

50mV Max.

dVOD =   | VOD1 - VOD2 |

VOS

-

1.25V Typ,   1.125V to 1.375V

VOS1 ,   VOS2

dVOS

-

150mV Max.

dVOS =   | VOS1 - VOS2 |

输出负载条件
  (ECL) / (LVDS)

L_ECL

50Ω

-

Terminated   to VCC - 2.0V

L_LVDS

-

100Ω

Connected   between OUT to /OUT

输入电压

VIH

70% VCC Min.

OE   terminal

VIL

30% VCC Max.

上升 / 下降时间

tr / tf

400ps Max.

Between   20% and 80% of ( VOH - VOL )
  Between 20% and 80% of Differential Output peek to peek voltage.

振荡启动时间

t_str

10ms Max.

Time at   minimum supply voltage to be 0s

相位抖动

tPJ

0.23ps   Max.

0.27ps   Max.

100MHz ≦   f< 150MHz

Offset   frequency:
  12kHz to 20MHz

0.22ps   Max.

0.24ps   Max.

150MHz ≦   f< 200MHz

0.21ps   Max.

0.23ps   Max.

200MHz ≦   f< 300MHz

0.18ps   Max.

0.19ps   Max.

300MHz ≦   f< 400MHz

0.16ps   Max.

0.16ps   Max.

400MHz ≦   f< 500MHz

0.14ps   Max.

0.14ps   Max.

500MHz ≦   f< 600MHz

0.10ps   Max.

0.10ps   Max.

600MHz ≦   f< 700MHz

频率老化

f_aging

H : 频率容差,包括老化

较高工作温度, 5年, VCC = 3.3V








*1频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移,以及10年老化(+25°C,10年)。



产品命名规则



XG-2103CA等系列晶振产品名称参数:

(1)  产品名称 (标准形式)

XG-2103CA  156.250000MHz  P H R H

①    ②             ③              ④⑤⑥⑦

①  Model

②  Package type(CA: 7.0 ×5.0 mm)

③  Frequency

④  Output (P: LV-PECL, L: LVDS)

⑤  Frequency tolerance (H: ±100 × 10-6 Max.)

⑥  Operating temperature (P: 0°C to +70°C,  S: -20°C to +70°C,  R: -5°C to +85°C)

⑦  Frequency aging (H: Frequency tolerance including aging)



H频率公差包括初始频率公差、温度变化、电源电压变化、回流漂移和老化(较高工作温度, 5年).



(2)  产品型号 / 产品编码  (空白部分由每个详细规范决定。)

XG-2103CA P           X1M000321xxxx00

XG-2103CA L           X1M000361xxxx00

①  ②  ③ ④ ⑤

① Crystal devices  ② Model  ③ Pb free code(1:EU RoHS compliant / Pb free)

④ Detail specifications

⑤ Packing(00:Standard packing 1000pcs / Reel)

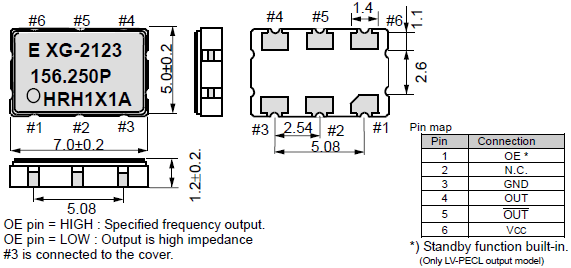

External dimensions                                                                                                                                                     (Unit: mm)



XG-2103CA External dimensions.png

•  OE引脚=高:指定频率输出。

•  OE引脚=低:输出为高阻抗#2和#3,连接至盖子。



Footprint (Recommended)                                                                                                                                        (Unit: mm)



XG-2103CA footprint.png



为保持稳定运行,在尽可能靠近晶体产品电源端子的位置(Vcc-GND之间)提供0.01µF至0.1µF的去耦电容。
