XG-2102CA：爱普生 (EPSON) 晶振、晶体振荡器，低抖动SAW振荡器，输出：LV-PECL or LVDS

频率范围: 100MHz to 700MHz
电源电压: 3.3 V Typ.
输出: LV-PECL or LVDS
功能: Output enable (OE)
外部尺寸: 7.0 × 5.0 × 1.2mm
SAW单元的低抖动和低相位噪声

规格参数

XG-2102CA：爱普生 (EPSON) 晶振、晶体振荡器，低抖动SAW振荡器，输出：LV-PECL or LVDS

XG-2102CA常用频率列表如下：

规格型号	产品编码	MOQ (PCS)
XG-2102CA P	X1M000301xxxx00	1000
XG-2102CA L	X1M000341xxxx00	1000
XG-2102CA 100.000000MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 100.000000MHz LGRN	X1M000341xxxx00	1000
XG-2102CA 100.000000MHz PGPA	X1M000301xxxx00	1000
XG-2102CA 100.000000MHz PGRN	X1M000301xxxx00	1000
XG-2102CA 106.250000MHz PGRN	X1M000301xxxx00	1000
XG-2102CA 125.000000MHz LGRN	X1M000341001400	1000
XG-2102CA 125.000000MHz PGRN	X1M000301001900	1000
XG-2102CA 125.000000MHz PGRA	X1M000301xxxx00	1000
XG-2102CA 125.000000MHz PGPA	X1M000301xxxx00	1000
XG-2102CA 125.000000MHz LHRA	X1M000341xxxx00	1000
XG-2102CA 125.000000MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 125.000000MHz LGPN	X1M000341xxxx00	1000
XG-2102CA 150.000000MHz PGPA	X1M000301xxxx00	1000
XG-2102CA 150.000000MHz PGPN	X1M000301xxxx00	1000
XG-2102CA 150.000000MHz PGRN	X1M000301xxxx00	1000
XG-2102CA 150.000000MHz PGSN	X1M000301xxxx00	1000
XG-2102CA 156.250000MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 156.250000MHz LGPN	X1M000341xxxx00	1000
XG-2102CA 156.250000MHz LHRA	X1M000341xxxx00	1000
XG-2102CA 156.250000MHz LHRN	X1M000341xxxx00	1000
XG-2102CA 156.250000MHz LHRN	X1M000341001800	1000
XG-2102CA 156.255000MHz PGPA	X1M000301004900	1000
XG-2102CA 156.250000MHz PGRN	X1M000301001400	1000
XG-2102CA 156.250000MHz PGSN	X1M000301004700	1000
XG-2102CA 156.250000MHz PGPA	X1M000301001600	1000
XG-2102CA 156.2578125MHz PGPA	X1M000301xxxx00	1000
XG-2102CA 166.666666MHz LGRN	X1M000341xxxx00	1000
XG-2102CA 200.000000MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 200.000000MHz PGRN	X1M000301xxxx00	1000
XG-2102CA 212.500000MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 212.500000MHz LHPN	X1M000341000200	1000
XG-2102CA 212.500000MHz LHRN	X1M000341xxxx00	1000
XG-2102CA 212.500000MHz PGRN	X1M000301xxxx00	1000
XG-2102CA 250.000000MHz PGRN	X1M000301xxxx00	1000
XG-2102CA 250.000000MHz PGPA	X1M000301xxxx00	1000
XG-2102CA 250.000000MHz LGRN	X1M000341xxxx00	1000
XG-2102CA 312.500000MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 312.500000MHz PGRN	X1M000301xxxx00	1000
XG-2102CA 644.531250MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 700.000000MHz LGPA	X1M000341xxxx00	1000
XG-2102CA 700.000000MHz LGRN	X1M000341xxxx00	1000

特征

爱普生(EPSON) 晶体振荡器，低抖动SAW振荡器：XG-2102CA

· 频率范围: 100MHz to 700MHz

· 电源电压: 3.3 V Typ.

· 输出: LV-PECL or LVDS

· 功能: Output enable (OE)

· 外部尺寸: 7.0 × 5.0 × 1.2mm

· SAW单元的低抖动和低相位噪声

推荐应用领域

· 通信系统

· 通信设备

· 基站

规格 (特征)

项目	符号	LV-PECL	LVDS	条件 / 备注
		XG-2102CA P	XG-2102CA L
输出频率范围	f₀	100MHz to 700MHz		了解有关可用的频率，请联系代理-拓蒂电子。
电源电压	V_CC	3.3V ±0.33V
储存温度	T_stg	-55°C to +125°C		Store as bare product.
*工作温度^1**	T_use	P : 0°C to +70°C R : -5°C to +85°C S : -20°C to +70°C
频率稳定度 *^1**	f_tol	G : ± 50 × 10^-6 H : ±100 × 10^-6
功耗	I_CC	60mA Max.	-	OE = V_CC, L_ECL = 50Ω
		-	30mA Max.	OE = V_CC, L_LVDS = 100Ω
禁用电流	I_dis	2mA Max.	15mA Max.	OE = GND
占空比	SYM	45% to 55%		At outputs crossing point
输出电压 (LV-PECL)	V_OH	2.35V Typ.	-	DC characteristics
		V_CC- 1.025V to V_CC- 0.88V	-
	V_OL	0.80V Typ.	-
		V_CC- 1.81V to V_CC- 1.62V	-
输出电压 (LVDS)	V_OD	-	350mV Typ, 247mV to 454mV	V_OD1 , V_OD2	DC characteristics
	dV_OD	-	50mV Max.	dV_OD = \| V_OD1- V_OD2 \|
	V_OS	-	1.25V Typ, 1.125V to 1.375V	V_OS1 , V_OS2
	dV_OS	-	150mV Max.	dV_OS = \| V_OS1- V_OS2 \|
输出负载条件 (ECL) / (LVDS)	L_ECL	50Ω	-	Terminated to V_CC - 2.0V
	L_LVDS	-	100Ω	Connected between OUT to /OUT
输入电压	V_IH	70% V_CC Min.		OE terminal
	V_IL	30% V_CC Max.
上升 / 下降时间	tr / tf	400ps Max.		Between 20% and 80% of ( V_OH- V_OL) Between 20% and 80% of Differential Output peek to peek voltage.
振荡启动时间	t_str	10ms Max.		Time at minimum supply voltage to be 0s
相位抖动	tPJ	0.23ps Max.	0.27ps Max.	100MHz ≦ f₀< 150MHz		Offset frequency: 12kHz to 20MHz
		0.22ps Max.	0.24ps Max.	150MHz ≦ f₀< 200MHz
		0.21ps Max.	0.23ps Max.	200MHz ≦ f₀< 300MHz
		0.18ps Max.	0.19ps Max.	300MHz ≦ f₀< 400MHz
		0.16ps Max.	0.16ps Max.	400MHz ≦ f₀< 500MHz
		0.14ps Max.	0.14ps Max.	500MHz ≦ f₀< 600MHz
		0.10ps Max.	0.10ps Max.	600MHz ≦ f₀< 700MHz
频率老化	f_aging	± 10 × 10^-6 / year Max.		+25°C , First year , V_CC= 3.3V

*1频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

产品命名规则

XG-2102CA等系列晶振产品名称参数：

(1) 产品名称 (标准形式)

XG-2102CA 212.500000MHz P H P A

① ② ③ ④⑤⑥⑦ (⑤⑥⑦: GRA, GSA are not available)

① Model

② Package type (CA: 7.0 ×5.0 mm)

③ Frequency

④ Output (P: LV-PECL, L: LVDS)

⑤ Frequency tolerance (G: ±50 × 10^-6 Max., H: ±100 × 10^-6 Max.)

⑥ Operating temperature (P: 0°C to +70°C, S: -20°C to +70°C, R: -5°C to +85°C)

⑦ Frequency aging (A*1: 频率容差，包括老化； N*2: 频率容差，不包括老化)

*1. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及10年老化（+25°C，10年）。

*2. 频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移(不包括老化）。

(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)

XG-2102CA P X1M000301xxxx00

XG-2102CA L X1M000341xxxx00

① ② ③ ④ ⑤

① Crystal devices ② Model ③ Pb free code（1：EU RoHS compliant / Pb free）

④ Detail specifications

⑤ Packing(00：Standard packing 1000pcs / Reel)

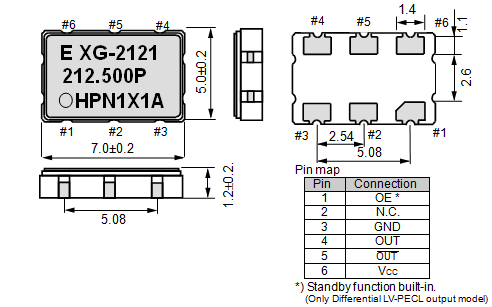

External dimensions (Unit: mm)

XG-2102CA External dimensions.png

• OE引脚=高：指定频率输出。

• OE引脚=低：输出为高阻抗#2和#3，连接至盖子。

Footprint (Recommended) (Unit: mm)

XG-2102CA footprint.png

为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（Vcc-GND之间）提供0.01µF至0.1µF的去耦电容。
