压控晶振(VCXO)，频率范围: 600 MHz to 800 MHz
电源电压: 2.5 V / 3.3 V
输出: LV-PECL；功能: Output Enable(OE)， Active High
绝对牵引范围（频率控制范围-频率容差）: ±50 × 10-6 Min , ±100 × 10-6 Min.
工作温度: -40 °C to +85 °C

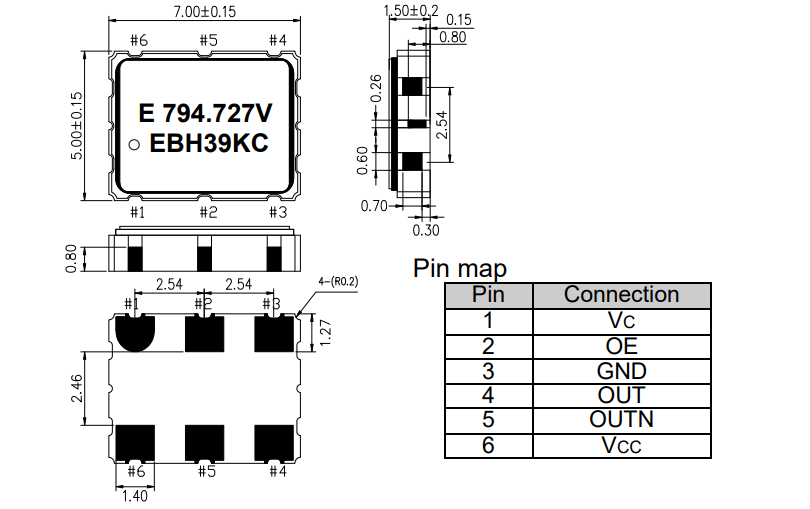

外部尺寸: 7.0 × 5.0 × 1.5 mm (6pins)

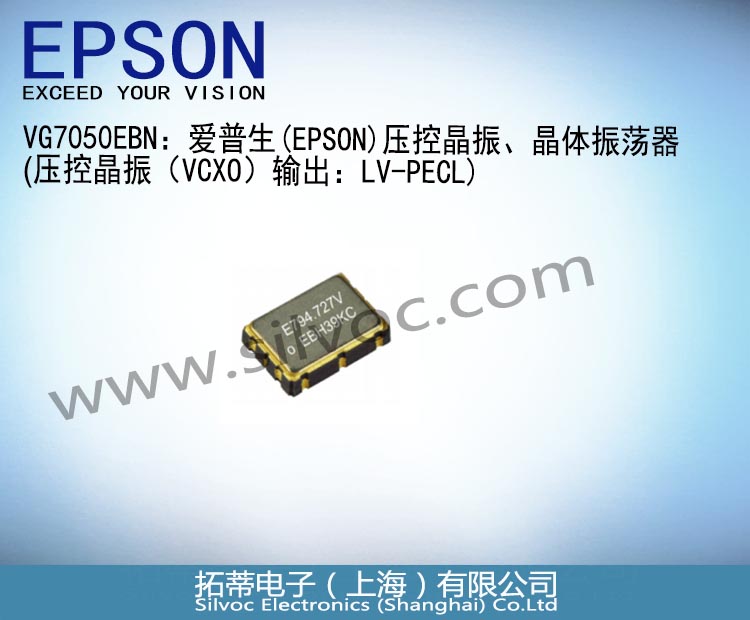

VG7050EBN：爱普生 (EPSON) 压控晶振、晶体振荡器（VCXO）输出：LV-PECL
VG7050EBN常用频率列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
VG7050EBN | X1G004551xxxx00 | 1000 |
VG7050EBN 698.812335MHz CJGHBZ | X1G004551xxxx00 | 1000 |
VG7050EBN 698.812335MHz CJGHCZ | X1G004551xxxx00 | 1000 |
VG7050EBN 753.621100MHz CJGHBZ | X1G004551xxxx00 | 1000 |
VG7050EBN 753.621100MHz CJGHCZ | X1G004551xxxx00 | 1000 |
VG7050EBN 794.727800MHz CJGHBZ | X1G004551xxxx00 | 1000 |
VG7050EBN 794.727800MHz CJGHCZ | X1G004551xxxx00 | 1000 |
爱普生(EPSON)压控晶振(VCXO): VG7050EBN
· 频率范围: 600 MHz to 800 MHz
· 电源电压: 2.5 V / 3.3 V
· 输出: LV-PECL
· 功能: Output Enable(OE) ,Active High
· 绝对频率控制范围（频率控制范围-频率容差）: ±50 × 10-6Min , ±100 × 10-6 Min.
· 工作温度: -40 °C to +85 °C
· 外部尺寸: 7.0 × 5.0 × 1.5 mm(6pins)
· 通信机
· 移动电话
· 基站
· 全球定位系统（GPS）
规格 (特征)
项目 | 符号 | 规格说明 | 条件 / 备注 |
输出频率范围 | f0 | 600 MHz to 800 MHz | 请联系代理-拓蒂电子，了解可用频率。 |
698.8123MHz,753.6211MHz, | Standard frequency | ||
电源电压 | VCC | D:2.5V ±0.125V | |
储存温度 | T_stg | -55°C to +125°C | Storage as single product. |
工作温度 | T_use | G:-40°C to +85°C | |
频率稳定度 *1 | f_tol | J: ± 50 × 10-6 | |
功耗 | ICC | 90mA Max. | |
绝对频率控制范围 | APR | B: ± 50 × 10-6Min., | VC=1.65 V ±1.35 V (Vcc =3.3 V) |
输入电阻 | Rin | 5MΩ Min. | DC characteristics |
频率变化极性 | - | Positive slope | 0 to VCC |
占空比 | SYM | 45% to 55% | at outputs crossing point |
高输出电压 低输出电压 | VOH | VCC- 1.025V Min. | DC characteristics |
VOL | VCC- 1.62V Max. | ||
输出负载条件 | L_ECL | 50Ω | Terminal to VCC-2.0V |
高输入电压 低输入电压 | VIH | 70% VCC Min. | |
VIL | 30% VCC Max. | ||
上升/下降时间 | tr / tf | 0.4ns Max. | Between |
振荡启动时间 | t_str | 10 ms Max. | Time at minimum supply voltage to be 0 s |
相位抖动 | tPJ | 0.2 ps Typ. | Offset Frequency:12kHz to 20MHz |
绝对频率控制范围=频率控制范围-频率公差。
*1频率公差包括初始频率公差、温度变化、电源电压变化和回流漂移，以及在+25°C下10年老化。
OE Function / OE Standby Type
OE Function | OE Standby Type | Frequency output | Oscillator Stop | |
OE pin | OUT, | |||
H:Active High | Z: High-Z | "H" or "OPEN" | "L" | High Impedance |
L:Active Low | "L" or "OPEN" | "H" | ||
H:Active High | L | "H" or "OPEN" | "L" | OUT="L", OUTN="H" |
L:Active Low | "L" or "OPEN" | "H" | ||
VG7050EBN等系列晶振产品名称参数：
(1) 产品名称 (标准形式)
VG7050EBN 698.812335MHz C J G H B Z
① ② ③ ④⑤⑥⑦⑧⑨
① Model
② Output (E: LV-PECL)
③ Frequency
④ Supply voltage (C: 3.3 V Typ., D: 2.5 V Typ.)
⑤ Frequency tolerance (J: ±50 × 10-6 Max.)
⑥ Operating temperature (G: -40 to +85°C)
⑦ OE Function (H: Active High, L: Active Low)
⑧ Absolute Pull Range (B: ±50 × 10-6 Min., C: ±100 × 10-6 Min.)
⑨ Output Standby Type (F: Fix (OUT=”L”, OUTN=”H”), Z: High-Z)
(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)
VG7050EBN X1G004551xxxx00
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / Pb free）
④ Detail specifications
⑤ Packing(00：Standard packing)

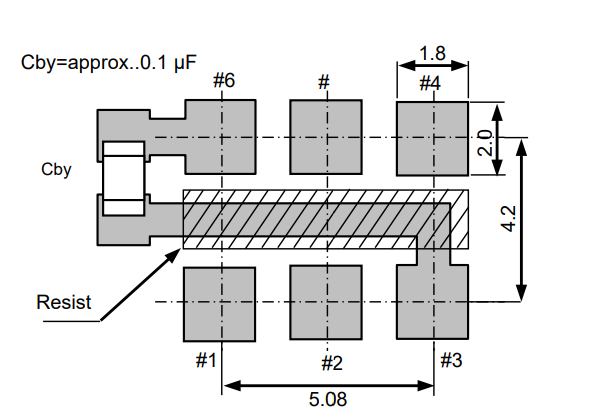

为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（VCC-GND之间）提供约0.1µF的去耦电容。
