EPSON I2C总线输出可选可编程晶体振荡器
频率范围：50MHz至800MHz；电源电压：2.5V至3.3V；外部尺寸：7.0×5.0×1.5mm（8pins）
特征：用户指定一个启动频率，7位I2C地址；用户编程：I2C接口；高频基频晶体；低抖动PLL技术
输出：LV-PECL，工作温度：-40 °C to +85 °C；利用低抖动PLL技术，写入频点参数，快速交货
SG-8506CA (50-800MHZ)：EPSON(爱普生) I2C总线可编程晶振、晶体振荡器（SPXO）
SG-8506CA常用频点列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
SG-8503CA BLANK SAMPLE | X1G005011100100 | 1000 |
SG-8504CA BLANK SAMPLE | X1G005021100100 | 1000 |
SG-8506CA BLANK SAMPLE | X1G005031100100 | 1000 |
SG-8506CA 156.2MHz0x37A PRLZ | X1G005031xxxx00 | 1000 |
SG-8506CA 622.0MHz0x37A PRLZ | X1G005031xxxx00 | 1000 |
l EPSON I2C总线输出可选可编程晶体振荡器
l 频率范围：50MHz至800MHz
l 电源电压：2.5V至3.3V
l 外部尺寸：7.0×5.0×1.5mm（8pins）
l 特征：
用户指定一个启动频率，7位I2C地址
用户编程：I2C接口
高频基频晶体
低抖动PLL技术
l 输出：LV-PECL
l 工作温度：-40 °C to +85 °C
l 利用低抖动PLL技术，写入频点参数，快速交货
l OTN（Optical Transport Network光传送网）、BTS（Base Transceiver Station基站收发设备）
l 测试仪器
可编程晶体振荡器：SG-8506CA是任何频率的低抖动可编程XO。其输出频率可从50 MHz编程到800 MHz，分辨率几乎为2 ppb。

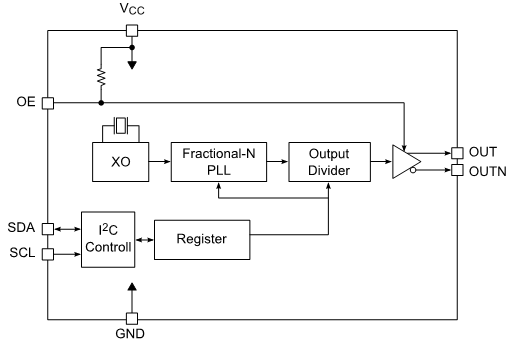

SG-8506CA由XO、PLL和LVPECL输出缓冲器组成。XO为PLL提供稳定的基准时钟，并带有基本音调晶体。
PLL由低抖动分数N PLL技术组成。环路滤波器的组件嵌入到IC中，因此不需要外部滤波器组件。
l 可编程时钟输出频率从50 MHz到800 MHz
l 频率设置分辨率约为2 ppb
l 来自基音内部晶体的低抖动和高可靠性时钟源
l 低抖动和低噪声PLL
l 一个出厂预设通电默认频率
l 可编程一个预设加电默认频率（仅空白样本可使用SG Writer II编程一次）
l 出厂预设设备选项
• OE极性
• 输出待机类型：Hi-Z或OUT=“L”，OUTN=“H”
• I2C接口从属地址
l 用于振荡器和PLL环路滤波器的嵌入式电阻器和电容器
l I2C接口
l LVPECL输出

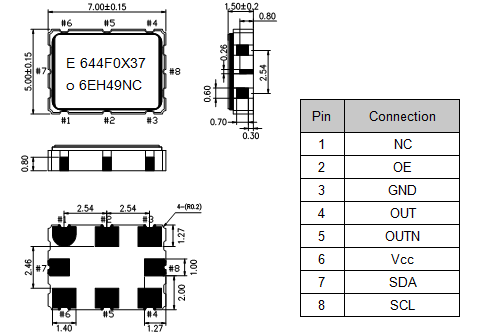

l 8-pin陶瓷5 x 7 mm封装
l 2.5 V或3.3 V电源电压模式
l -40°C~+85°C环境工作温度
l 无铅/符合RoHS
规格 (特征)
项目 | 符号 | 规格说明 | 条件 / 备注 |
输出频率范围 | f0 | 50MHz to 800MHz | It can be changed by I2C |
电源电压 | VCC | 2.5V-0.125V to 3.3V +0.33V | - |
储存温度 | T_stg | -55°C to +125°C | Store as bare product after packing |
工作温度 | T_use | -40°C to +85°C | - |
频率稳定度 *1 | f_tol | ±31.5 × 10-6 | Customized Product (Option) |
±50 × 10-6 | |||
功耗 | ICC | 90mA Max. | OE Active, L_ECL=50Ω |
输出禁用电流 | I_dis | 40mA Max. | OE Inactive, Output Standby: Hi-Z mode |
70mA Max. | OE Inactive, Output Standby: Fix mode | ||
占空比 | SYM | 45% to 55% | At outputs crossing point |
输出电压 | VOH | VCC - 1.025 V Min. | DC characteristics |
VOL | VCC - 1.62 V Max. | ||
输出负载条件 | L_ECL | 50Ω | Termination to VCC - 2.0 V |
输入电压 | VIH | 70% VCC Min. | OE, SDA and SCL |
VIL | 30% VCC Max. | ||
上升/下降时间 | tr / tf | 400ps Max. | Between 20% and 80% of |
启用时间 | t_str | 10ms Max. | Time at minimum supply voltage to be 0 s |
频率变化设置时间 | TSET1 | 1.5ms Max. | From setting NEW_FREQ bit to output new frequency |
*1频率容差包括初始频率容差、温度变化、电源电压变化、回流漂移、负载漂移和老化（+25°C，10年）。
(1) 产品型号
Product Name SG-8506CA 156.2MHZ 0x37 A P R L Z
(Standard Form) ① ② ③ ④ ⑤⑥⑦⑧⑨
① Model ② Package type ③ Power-on default output frequency (50 ~ 800 MHz)
④ I2C slave address
⑤ Internal crystal frequency ⑥ Output enable pin Polarity
⑦ Supply voltage/Output format ⑧ Frequency tolerance / Operating temperature
⑨ Output standby type
⑤ Internal crystal frequency | |
A | 114.1444 MHz |
⑥ Output enable pin Polarity | |
P | Active High |
Q | Active Low |
⑦ Supply voltage / Output format | |
R | 2.5 V ~ 3.3 V/LVPECL |
⑧Frequency tolerance / Operating temperature | |
K | ±31.5 × 10-6 /-40 to +85 °C |
L | ±50 × 10-6 /-40 to +85 °C |
⑨ Output standby type | |
F | Fix (OUT=”L”, OUTN=”H”) |
Z | High-Z |
（2）产品编码：
Product Number (Blank section is decided by each detail specifications.)
SG-8506CA X1G005031xxxx00
① ② ③ ④⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications ⑤ Packing（00：Recommended packing 1K pcs/Reel）
（3） 空白片型号
SG-8506CA BLANK SAMPLE X1G005031100100
① ② ③ ④⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications
⑤ Packing（00：Recommended packing CA:1K pcs/Reel）
为了实现较佳的抖动性能，建议VCC和GND引脚之间的电容器（0.1μF+10μF）应尽可能靠近VCC引脚。

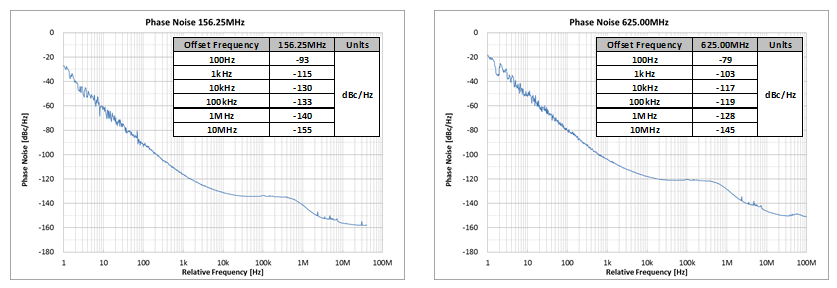

Offset Frequency | 100 | 125 | 156.25 | 250 | 312.5 | 500 | 625 | |
Phase jitter *2 Typ. | 12 kHz to 20 MHz | 0.31ps | 0.30ps | 0.26ps | 0.26ps | 0.29ps | 0.28ps | 0.29ps |
*2为了实现较佳的抖动性能，建议VCC和GND引脚之间的电容器（0.1μF+10μF）应尽可能靠近VCC引脚。
