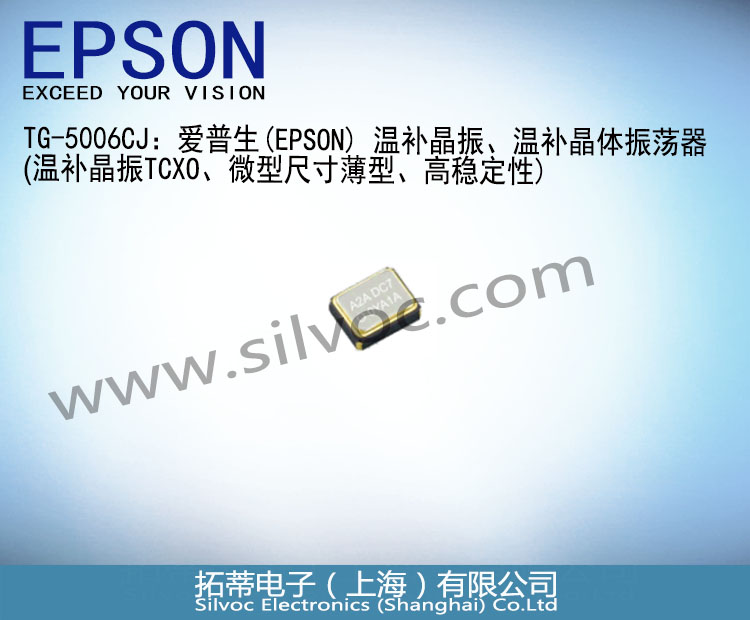

TG-5006CJ:爱普生(EPSON) 温补晶振TCXO、微型尺寸薄型、高稳定性

  • 频率范围:13MHz to 52MHz;电源电压:1.8V、2.8V、3.0V、3.3V

  • 频率/温度特性:±0.5×10-6 Max或 ±2.0×10-6 Max

  • 外部尺寸:2.0×1.6×0.73 mm

  • 特征:高稳定性、低功耗(1.8V)

  • 应用:GPS、无线通信设备(CDMA、WCDMA、LTE、WiMAX等)


规格参数

TG-5006CJ:爱普生(EPSON) 温补晶振TCXO、微型尺寸薄型、高稳定性



TG-5006CJ常用频率列表如下:

规格型号

产品编码

MOQ (PCS)

TG-5006CJ-73V   26.000000MHz

X1G004131004900

12000

TG-5006CJ-15H   16.367667MHz

X1G004131000600

12000

TG-5006CJ-11V   19.200000MHz

X1G004131000500

12000

TG-5006CJ-47L   32.000000MHz

X1G004131004200

12000

TG-5006CJ-20H   38.400000MHz

X1G004131001100

12000

TG-5006CJ-52V   19.200000MHz

X1G004131002900

12000

TG-5006CJ-80L   48.000000MHz

X1G004131006400

12000

TG-5006CJ-47L   32.000000MHz

X1G004131004200

12000

TG-5006CJ-17H   16.369000MHz

X1G004131000800

12000

TG-5006CJ-15H   16.367667MHz

X1G004131000600

12000

TG-5006CJ-19H   26.000000MHz

X1G004131001000

12000

TG-5006CJ   40.000000MHz

X1G004131002600

12000

TG-5006CJ 40.000000MHz

X1G004131003100

12000



特征



EPSON 温补晶振TCXO / VC-TCXO:TG-5006CJ

•频率范围:13MHz to 52MHz

•电源电压:1.8V、2.8V、3.0V、3.3V

•频率/温度特性:±0.5×10-6 Max或 ±2.0×10-6 Max

•外部尺寸:2.0×1.6×0.73 mm

•特点:高稳定性、低功耗(1.8V)

•应用:

GPS、无线通信设备(CDMA、WCDMA、LTE、WiMAX等)



推荐应用领域

l  GPS、 RF

l  无线通信设备

l  CDMA、WCDMA、LTE、WiMAX等等



规格 (特征)



项目

符号

规格

条件 / 备注

VC-TCXO

TCXO

输出频率范围

f0

16.367667   MHz, 16.368 MHz,

16.369 MHz,   19.2 MHz, 26 MHz and 38.4 MHz

Standard frequency

13.000 MHz   to 52.000MHz
  26.000 MHz to 40MHz

TG-5006CJ / TG5006CG

13.000 MHz   to 20.000 MHz,

26.000 MHz   to 40.000 MHz

TG-5006CE

电源电压

VCC

1.8 V ±0.1   V / 2.8 V ± 5 % /

3.0   V  ± 5 % / 3.3 V  ± 5 %

(Supply voltage range: 1.7V to 3.465V)

储存温度

T_stg

-40°C to   +90°C

Store as single product.

工作温度

T_use

-30°C to   +85°C


频率稳定度

f_tol

±2.0 x 10-6 Max.

After reflow, VC=0.9V, +25°C

频率/温度特性

fo-TC

±0.5 x 10-6 Max./-30   °C to +85 °C

High stability version for GPS

±2.0 × 10-6 Max./-30   °C to +85 °C

Standard stability version

频率/负载系数

fo-Load

±0.2 × 10-6 Max.

10kΩ // 10pF ±10%

频率/电压系数

fo-VCC

±0.2 × 10-6 Max.

VCC ± 5 %

频率老化

f_age

±1.0 × 10-6 Max.

+25°C, First year

功耗

ICC

1.5mA Max.

13 MHz≤f0≤26 MHz

2.0mA Max.

26 MHz<f0≤40 MHz

输入电阻

Rin

500kΩ Min.

-

VC- GND (DC)

频率控制范围

f_cont

±5.0 × 10-6 to   ±12.0 ×10-6

-

VC=0.9V ± 0.6V (Vcc =1.8 V) or
  VC=1.4 V ±1.0 V (Vcc =2.8 V)

频率变化极性

-

Positive   polarity

-


占空比

SYM

40% to 60%

GND level (DC cut)

输出电压

VPP

0.8V Min.

Peak to peak

输出负载

Load_R

10kΩ

DC cut capacitor = 0.01µF

Load_C

10pF

*注:查询除上述规格以外的其他规格,请联系拓蒂电子。



产品命名规则



TG-5006CJ温补晶振产品名称参数:

(1)  产品名称 (标准形式)

TG-5006CJ-xxx   19.200000MHz

   ①    ②  ③             ④

① Model   ② Package type   ③ Spec segment (Please contact us)  ④ Frequency



(2)  产品型号/ 产品编码   (Blank section is decided by each detail specifications.)

TG-5006CJ-xxx   19.200000MHz       X1G004131xxxx00

  ①  ②  ③ ④ ⑤

① Crystal devices  ② Model  ③ Pb free code(1:EU RoHS / 2: Pb free)

④ Detail specifications  ⑤ Packing(Recommended packing  00:12000 pcs/Reel)

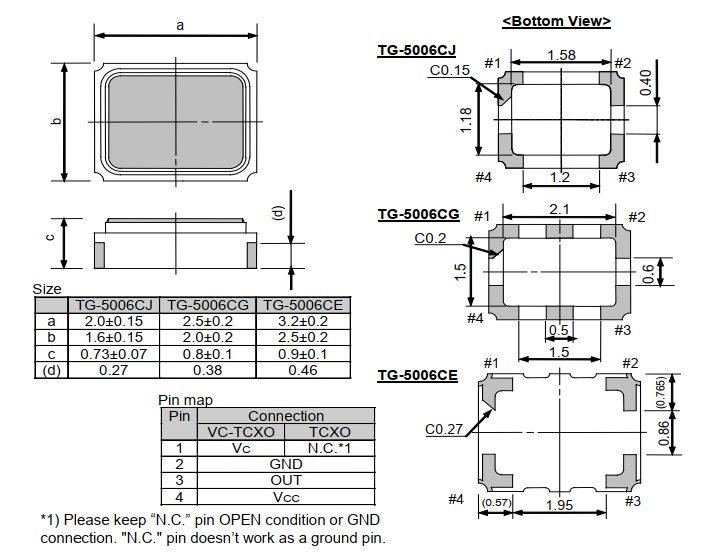

External dimensions                                                                                                                                         (Unit: mm)



TG-5006CJ External dimensions.png

请保持“N.C.”引脚打开状态或GND连接。

“N.C.”引脚不能用作接地引脚。

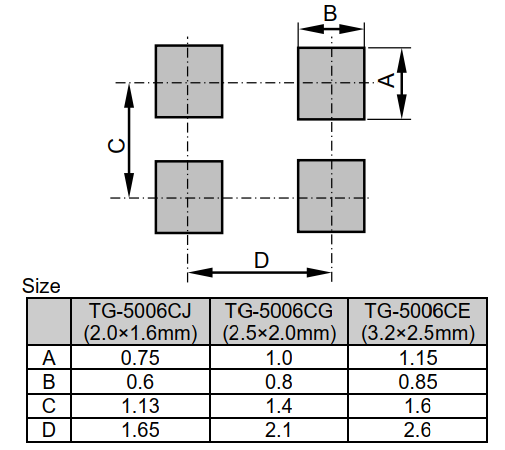

Footprint (Recommended)                                                                                                                               (Unit: mm)



TG-5006CJ footprint.png



为了稳定运行,请在Vcc和GND之间添加旁路电容器(0.01uF至0.1uF)。请尽可能靠近TCXO。
