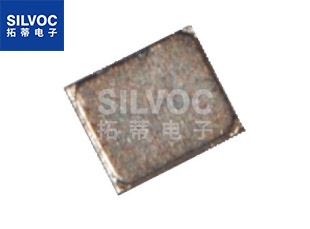

FA1210AN ：爱普生(EPSON）MHz范围晶体单元，超小型薄型SMD

FA1210AN常用频点列表如下：

概述

FA1210AN尺寸小，高度低，使设计者能够节省电路板空间而不影响性能。

这对于推动功能和尺寸限制的设备和模块至关重要。

宽MHz范围的频率适用于流行的无线通信协议，非常适用于消费者和工业物联网应用。

特征

•  频率范围：32 MHz to 100 MHz (目前可用频率: 32 MHz)

•  外部尺寸：1.2× 1.0 mm, t= 0.3 mm Max. 

•  谐波次数：基频

•  频率公差： ±10 x 10^-6 (@+25 °C)

•  频率与温度特性：

:  ±10 x 10^-6 ( -20 °C to +75 °C)

:  ±15 x 10^-6 ( -30 °C to +85 °C)

:  ±20 x 10^-6 ( -40 °C to +85 °C)

•  ESR（Equivalent Series Resistance，等效串联电阻）:  32 MHz ≤ f_nom < 36 MHz: 100 Ω

:  36 MHz ≤ f_nom ≤ 100 MHz: 60 Ω

•  应用：

•     小型无线设备

•     小型无线模块

•     可穿戴设备

•     保健设备

•     小型消费设备

•     等

推荐应用领域

•  可穿戴设备、智能扬声器、数字健康

•    智能手机、平板电脑、PC

•    通用消费电子/电器

•    工业物联网、仪表、照明/建筑监控

•    支持无线通信：

•    BLE、BT、NFC、Zigbee、Wi-Fi等。

•    LoRa、NB IoT、SigFox等。

规格 (特征)

产品命名规则

（1） 产品名称

产品名称          FA1210AN  32.000000MHz 12.0 +10.0-10.0  ±10 x 10^-6 / -20 °C to +75 °C

(标准形式)                 ①               ②                ③          ④                          ⑤

① 型号    ② 频率   ③ 负载电容 (pF)      ④ 频率公差 (×10^-6, +25 °C)

除上述列出的具体规范外，如需其他规格，请指定频率温度特性和工作温度范围。

⑤ ±10 x 10^-6 / -20 °C to +75 °C , ⑥ ±15 x 10^-6 / -30 °C to +85 °C , ⑦ ±20 x 10^-6 / -40 °C to +85 °C

（2） 产品料号

FA1210AN          X1E000411xxxx26

① ②   ③ ④ ⑤

① 晶体器件 ② 型号 ③ 环境代码（1：欧盟RoHS / 2: 无铅）

④ 详细规格 ⑤ 包装规格（26：推荐包装 6K pcs/Reel）

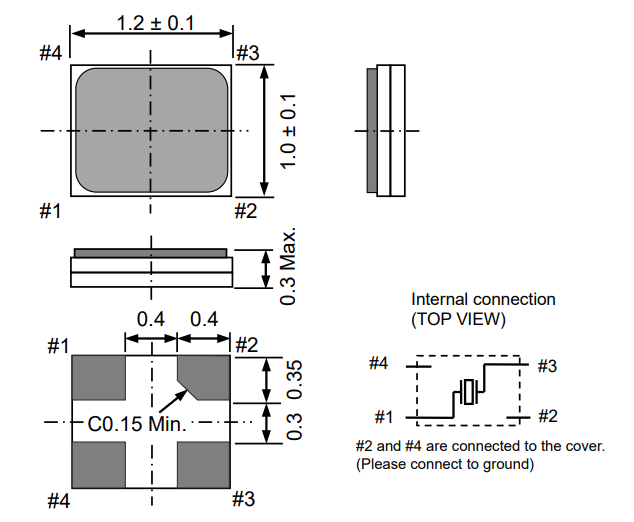

外部尺寸规格

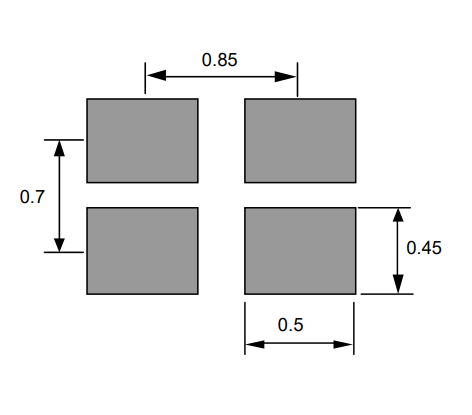

推荐焊盘尺寸
