频率范围：40 MHz to 100 MHz
外部尺寸：1.0 × 0.8 mm,t= 0.3 mm Max.?
谐波次数：基频
应用：小型无线设备，小型无线模块，可穿戴设备，保健设备，小型消费设备等

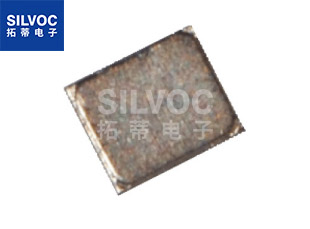

FA1008AN：EPSON(爱普生) MHz范围晶体单元，超小型薄型SMD
FA1008AN常用频点列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
FA1008AN 59.970000MHz 12.0 +10.0-10.0 | X1E000451xxxx26 | 6000 |
FA1008AN | X1E000451xxxx26 | 6000 |
· 频率范围：40 MHz to 100 MHz

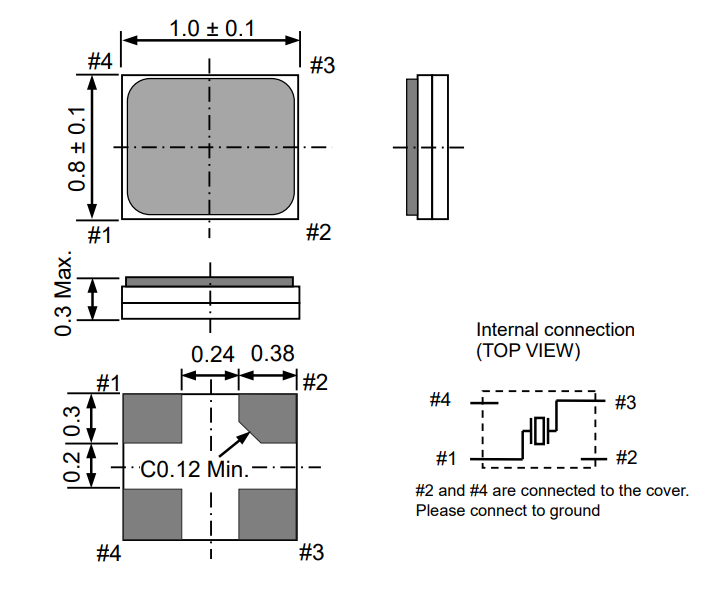

· 外部尺寸：1.0 × 0.8 mm,
t= 0.3 mm Max.
· 谐波次数：基频
● 小型无线设备
● 小型无线模块
● 可穿戴设备
● 保健设备
● 小型消费设备
● 等
规格 (特征)
项目 | 符号 | 规格说明 | 条件/备注 |
额定频率范围 | f_nom | 40 MHz to 100 MHz | |
59.97 MHz | Standard frequency | ||
储存温度 | T_stg | -40°C to +125°C | Storage as single product |
工作温度 | T_use | -40 °C to +85 °C (+105 °C) | Please contact us about +85 °C < T_use |
激励功率 | DL | 100 µW Max. | Recommended: 10 µW |
频率公差 | f_tol | ±10 × 10-6 | +25 °C, Please contact us for requirements not listed in this specification. |
频率与温度特性 （标准） | f_tem | ±10 x 10-6 / -20 °C to +75 °C | Specify from the specifications on the left Please contact us for requirements not listed in this specification. |
±15 x 10-6 / -30 °C to +85 °C | |||
±20 x 10-6 / -40 °C to +85 °C | |||
负载电容 | CL | 6 pF to ∞ | Please specify |
串联电阻（ESR） | R1 | 60kΩ Max. | |
频率老化 | f_age | ±1 × 10-6 / year Max. (40 ≤ f ≤ 60 MHz) ±3 × 10-6 / year Max. (60 < f ≤ 100 MHz) | +25°C, First year |
产品名称 FA1008AN 59.970000MHz 12.0 +10.0-10.0
(标准形式) ① ② ③ ④
①Model ②Frequency ③Load capacitance (pF) ④Frequency tolerance (×10-6, +25 °C)
产品料号
FA1008AN X1E000451xxxx26
① ② ③ ④ ⑤
① 晶体器件 ② 型号 ③ 环境代码（1：欧盟RoHS / 2: 无铅）
④ 详细规格 ⑤ 包装规格（26：推荐包装6K pcs/Reel）
