频率范围：MC-30A 32.768 kHz
外部尺寸：8.0 × 3.8 × 2.54mm
谐波次数：基频
AEC-Q200 compliant
应用：附件和ECU子时钟

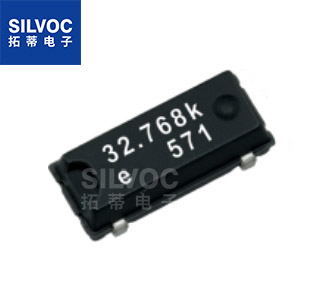

MC-30A：32.768 kHz 爱普生(EPSON）汽车用晶体单元
MC-30A常用频点列表如下：
规格型号 | 产品编码 | 北美编码 | MOQ (PCS) |
MC-30A 32.768000kHz | Q13MC30A2xxxx00 | 5000 | |
MC-30A TYPE | Q14MC30A2xxxx00 | 5000 | |
MC-30A 32.768000kHz 12.5 +20.0 -20.0 | X1A000121000600 | 5000 | |
MC-30A 32.768000kHz 12.5 +50.0 -50.0 | Q13MC30A2xxxx00 | MC-30AY32.7680K-A3: PURE SN | 5000 |
MC-30A 40.000000kHz 12.5 +20.0 -20.0 | Q13MC30A2xxxx00 | MC-30A 40.0000KA-A5 |
· 频率范围：
：MC-30A 32.768 kHz
· 外部尺寸：8.0 × 3.8 × 2.54mm
· 谐波次数：基频
· AEC-Q200 compliant
应用：
● 附件和ECU子时钟
规格 (特征)
项目 | 符号 | 规格 | 条件/备注 |
额定频率范围 | f_nom | 32.768kHz | |
储存温度 | T_stg | -55 °C to +125 °C | Store as bare product |
工作温度 | T_use | -40 °C to +85 °C | |
激励功率 | DL | 1.0 µW Max. | |
频率公差 | f_tol | ±20 × 10-6, ±50 × 10-6 | +25 °C,DL=0.1 µW |
拐点温度 | Ti | +25 °C ±5 °C | |
频率温度系数 | B | -0.04 × 10-6/ °C2 Max. | |
负载电容 | CL | 6pF to ∞ (standard :12.5pF) | Please specify |
串联电阻（ESR） | R1 | 50 kΩ Max. | |
串联电容 | C1 | 1.8fF Typ. | |
分路电容 | C0 | 0.9pF Typ. | |
频率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, First year |
产品名称 MC-30A 32.768000kHz 12.5 +20.0-20.0
(标准形式) ① ② ③ ④
①Model ②Frequency ③Load capacitance (pF) ④Frequency tolerance (×10-6, +25 °C)
产品料号
MC-30A 32.768000kHz Q13MC30A2xxxx00
① ② ③ ④ ⑤
① 晶体器件 ② 型号 ③ 环境代码（2：欧盟RoHS / 端子电镀：Sn锡）
④ 详细规格 ⑤ 包装规格（00：推荐包装3K pcs/Reel）

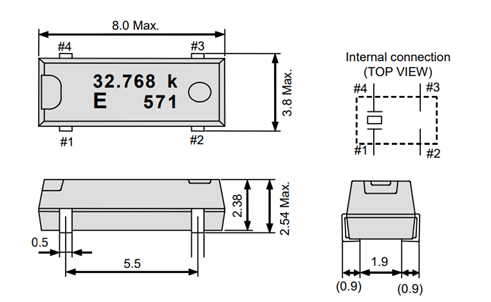

Do not connect #2 and #3 to external device
The metal case inside of the molding compound may be exposed on the top or bottom of this product.
This purely cosmetic and does not have any effect on quality, reliability or electrical specs
