频率范围：32.768 kHz

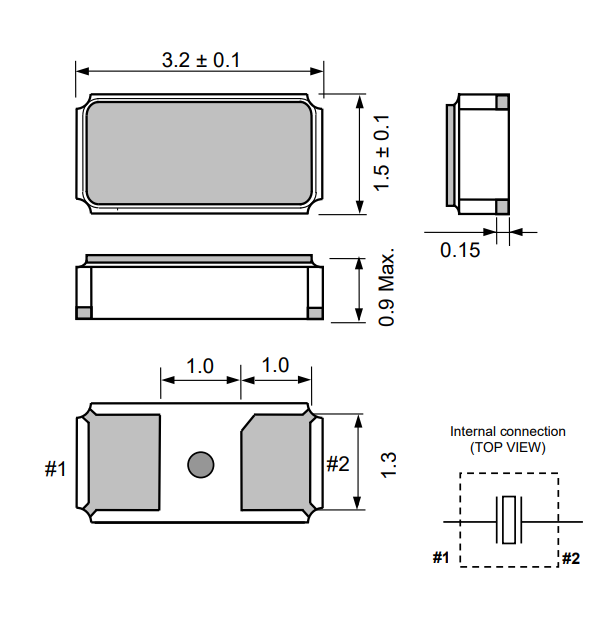

外部尺寸：3.2 × 1.5 × 0.9 mm
谐波次数：基频
AEC-Q200 compliant
应用：汽车音响、ECU子时钟、汽车导航系统、时钟
FC-13A ：爱普生(EPSON）用于汽车应用的kHz范围晶体单元、薄型SMD
FC-13A常用频点列表如下：
规格型号 | 产品编码 | 北美编码 | MOQ (PCS) |
FC-13A 32.768kHz 12.5 +20.0 -20.0 | X1A000091000100 | FC-13A 32.7680kA-A5 | 3000 |
FC-13A 32.768kHz 12.5 +50.0 -50.0 | X1A000091000200 | FC-13A 32.7680kB-A5 | 3000 |
FC-13A 32.768kHz 9.0 +50.0 -50.0 | X1A000091000300 | FC-13A 32.7680kB-AC5 | 3000 |
FC-13A 32.768kHz 9.0 +20.0 -20.0 | X1A000091000500 | FC-13A 32.7680kA-AC5 | 3000 |
· 频率范围：32.768 kHz
· 外部尺寸：3.2 × 1.5 × 0.9 mm
· 谐波次数：基频
· AEC-Q200 compliant
应用：
● Accessories and ECU sub clock(附件和ECU子时钟)
● 小型便捷式通信设备、手机、笔记本、GPS、数码相机、平板电脑电表、水表、计量仪表、汽车电子、工业控制系统等
● 汽车音响、ECU子时钟、汽车导航系统、时钟
规格 (特征)
项目 | 符号 | 规格说明 | 条件/备注 |
额定频率范围 | f_nom | 32.768 kHz | |
储存温度 | T_stg | -55°C to +125°C | Store as bare product. |
工作温度 | T_use | -40°C to +125°C | |
激励功率 | DL | 0.5µW (1.0µW Max.) | Please contact us if you require 1.0µW Max. |
频率公差 | f_tol | ±20 × 10-6, ±30 × 10-6, ±50 × 10-6 | +25°C, DL=0.1µW |
拐点温度 | Ti | +25°C ±5°C | |
频率温度系数 | B | -0.04 × 10-6/ °C2 Max. | |
负载电容 | CL | 9pF, 12.5pF | Please specify |
串联电阻（ESR） | R1 | 70kΩ Max. | |
串联电容 | C1 | 3.2fF Typ. | |
分路电容 | C0 | 0.9pF Typ. | |
频率老化 | f_age | ±3 ×10-6 / year Max. | +25°C, First year |
产品名称 FC-13A 32.768000kHz 12.5 +20.0-20.0
(标准形式) ① ② ③ ④
①Model ②Frequency ③Load capacitance (pF) ④Frequency tolerance (×10-6, +25 °C)
产品料号
FC-13A X1A000091xxxx00
① ② ③ ④ ⑤
① 晶体器件 ② 型号 ③ 环境代码（1：欧盟RoHS / 2: 无铅）
④ 详细规格 ⑤ 包装规格（00：推荐包装3K pcs/Reel）

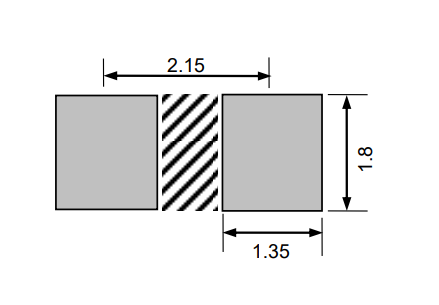

∗Do not design any circuit patterns in the shaded area.
