频率范围：32.768 kHz

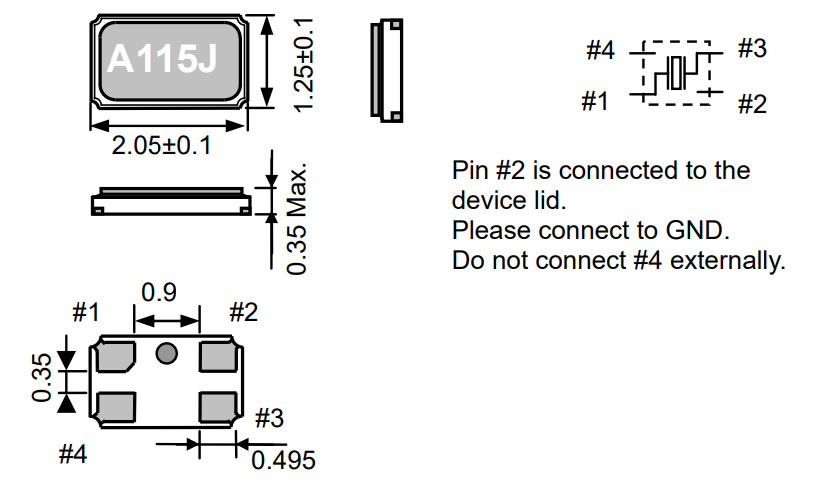

外部尺寸：2.05 × 1.25 × 0.35mm
谐波次数：基频
应用：智能卡
FC-12D ：EPSON(爱普生）kHz 范围晶体单元
FC-12D常用频点列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
FC-12D 32.768kHz 7.0 +20.0 -20.0 | X1A000111000100 | 6000 |
FC-12D 32.768kHz 12.5 +20.0 -20.0 | X1A000111000300 | 6000 |
FC-12D 32.768kHz | X1A000111xxxx00 | 6000 |
· 频率范围：
： 32.768 kHz
· 外部尺寸：2.05 × 1.25 × 0.35mm
· 谐波次数：基频
应用：
● 智能卡
规格 (特征)
项目 | 符号 | 规格 | 条件/备注 |
额定频率范围 | f_nom | 32.768kHz | |
储存温度 | T_stg | -55 °C to +125 °C | Store as bare product |
工作温度 | T_use | -40 °C to +85 °C | |
激励功率 | DL | 0.25 µW Max. | |
频率公差 | f_tol | ±20 × 10-6 | +25 °C,DL=0.1 µW Please ask for tighter tolerance |
拐点温度 | Ti | +25 °C ±5 °C | |
频率温度系数 | B | -0.04 × 10-8/ °C2 Max | |
负载电容 | CL | 7pF , 9pF ,12.5pF | Please specify |
串联电阻（ESR） | R1 | 75 kΩ Max. | |
串联电容 | C1 | 3.7 fF Typ. | |
分路电容 | C0 | 0.8 pF Typ. | |
频率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, First year |
产品名称 FC-12D 32.768000kHz 12.5 +20.0-20.0
(标准形式) ① ② ③ ④
①Model ②Frequency ③Load capacitance (pF) ④Frequency tolerance (×10-6, +25 °C)
产品料号
FC-12D 32.768000kHz X1A000111xxxx00
① ② ③ ④ ⑤
① 晶体器件 ② 型号 ③ 环境代码（1：欧盟RoHS / 2: 无铅）
④ 详细规格 ⑤ 包装规格（00：推荐包装6K pcs/Reel）

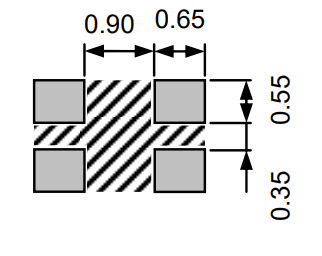

∗Do not design any circuit patterns in the shaded area.
