频率范围：32.768 kHz
: MC-146···32.768 kHz
: MC-146 TYPE···32 kHz to 100 kHz
外部尺寸：7.0 × 1.5 × 1.4 mm
谐波次数：基频
应用：小通信设备

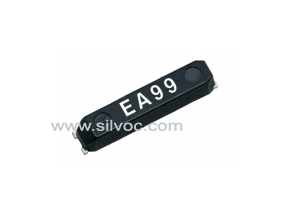

MC-146、MC-146 TYPE：EPSON(爱普生) kHz 范围晶体单元，薄型SMD
MC-146常用频点列表如下：
规格型号 | 产品编码 | 北美编码 | MOQ (PCS) |
MC-146 32.768kHz 7.0 +20.0 -20.0 | Q13MC1462000100 | MC-146 32.7680kA-AG5:ROHS | 3000 |
MC-146 32.768kHz 12.5 +20.0 -20.0 | Q13MC1462000200 | MC-146 32.7680kA-A5:ROHS | 3000 |
MC-146 32.768kHz 7.0 +10.0 -10.0 | Q13MC1462000300 | MC-146 32.7680kF-AG5:ROHS | 3000 |
MC-146 32.768kHz 9.0 +20.0 -20.0 | Q13MC1462000400 | MC-146 32.7680kA-AC5:ROHS | 3000 |
MC-146 32.768kHz 7.0 +100.0 -100.0 | Q13MC1462000500 | 3000 | |
MC-146 32.768kHz 6.0 +20.0 -20.0 | Q13MC1462000600 | MC-146 32.7680kA-E5:ROHS | 3000 |
MC-146 32.768kHz 7.0 +50.0 -50.0 | Q13MC1462000900 | MC-146 32.7680kB-AG5:ROHS | 3000 |
MC-146 32.768kHz 12.5 +50.0 -50.0 | Q13MC1462001000 | MC-146 32.7680kB-A5:ROHS | 3000 |
MC-146 32.768kHz 12.0 +20.0 -20.0 | Q13MC1462001100 | MC-146 32.7680kA-W5:ROHS | 3000 |
MC-146 32.768kHz 12.5 +30.0 -30.0 | Q13MC1462001200 | MC-146 32.7680kD-A5:ROHS | 3000 |
MC-146 32.768kHz 7.0 +30.0 -30.0 | Q13MC1462001500 | MC-146 32.7680kD-AG5:ROHS | 3000 |
MC-146 32.768kHz 12.0 +50.0 -50.0 | Q13MC1462001600 | MC-146 32.7680kB-W5:ROHS | 3000 |
MC-146 32.768kHz 12.5 +10.0 -10.0 | Q13MC1462001700 | MC-146 32.7680kF-A5:ROHS | 3000 |
MC-146 32.768kHz 10.0 +20.0 -20.0 | Q13MC1462001800 | MC-146 32.7680kA-K5:ROHS | 3000 |
MC-146 32.768kHz 8.0 +20.0 -20.0 | Q13MC1462002200 | MC-146 32.7680kA-AJ5:ROHS | 3000 |
MC-146 32.768kHz 12.5 +100.0-100.0 | Q13MC1462003700 | 3000 | |
MC-146 32.768kHz 10.0 +10.0 -10.0 | Q13MC1462005300 | MC-146 32.7680kF-K5:ROHS | 3000 |
MC-146 32.768kHz 8.0 +10.0 -10.0 | Q13MC1462005900 | MC-146 32.7680kF-AJ5:ROHS | 3000 |
MC-146 32.768kHz 6 +20.0 -20.0 | Q13MC1462006000 | 3000 |
· 频率范围：32.768 kHz
: MC-146···32.768 kHz
: MC-146 TYPE···32 kHz to 100 kHz
外部尺寸：7.0 × 1.5 × 1.4 mm
· 谐波次数：基频
应用：
● 小通信设备
l 小通信设备
规格 (特征)
项目 | 符号 | 规格 | 条件/备注 | |
MC-146 | MC-146 TYPE | |||
额定频率范围 | f_nom | 32.768kHz | 32 kHz to 100 kHz | Please contact us about available frequencies. |
储存温度 | T_stg | -55 °C to +125 °C | Store as bare product. | |
工作温度 | T_use | -40 °C to +85 °C | ||
激励功率 | DL | 1.0 µW Max. | Operating Drive level 0.5µW Max. | |
频率公差 | f_tol | ± 20 × 10-6, ± 50 × 10-6 | ± 50 × 10-6, ± 100 × 10-6 | +25 °C, DL=0.1 µW |
拐点温度 | Ti | +25 °C ±5 °C | ||
频率温度系数 | B | -0.04 × 10-6/ °C2 Max | ||
负载电容 | CL | 7PF, 9pF, 12.5pF | Please specify | |
串联电阻（ESR） | R1 | 65 kΩ Max. | 65 kΩ to 25 kΩ | |
串联电容 | C1 | 1.9 fF Typ. | 2.5 fF to 0.6 fF | |
分路电容 | C0 | 0.8 pF Typ. | 1.2 pF to 0.5pF | |
频率老化 | f_age | ±3 ×10-6 / year Max | ±5 ×10-6 / year Max | +25 °C, First year |

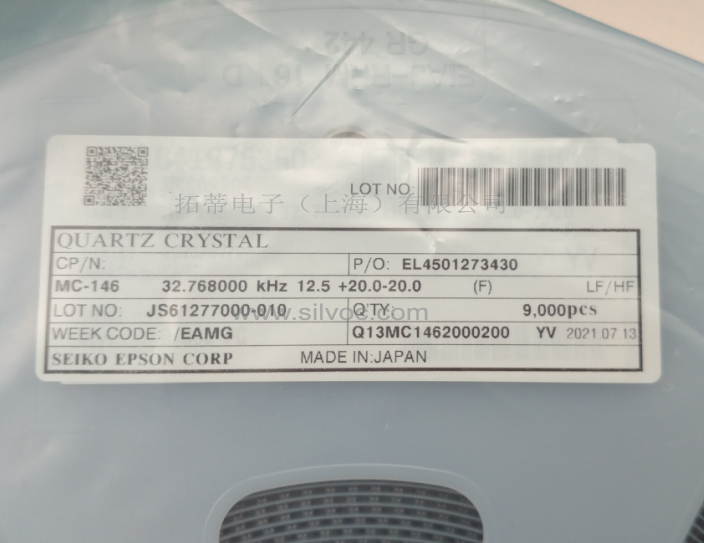

产品名称 MC-146 32.768000kHz 12.5 +20.0-20.0
(标准形式) ① ② ③ ④
①Model ②Frequency ③Load capacitance (pF) ④Frequency tolerance (×10-6, +25 °C)
产品料号
MC-146 Q13MC1462xxxx0X
MC-146 32KHz to 100KHz Q14MC1460xxxx0X
① ② ③ ④ ⑤
① 晶体器件 ② 型号 ③ 环境代码（2：欧盟RoHS / 端子电镀：Sn锡）
④ 详细规格 ⑤ 包装规格（0X：推荐包装9K pcs/Reel）

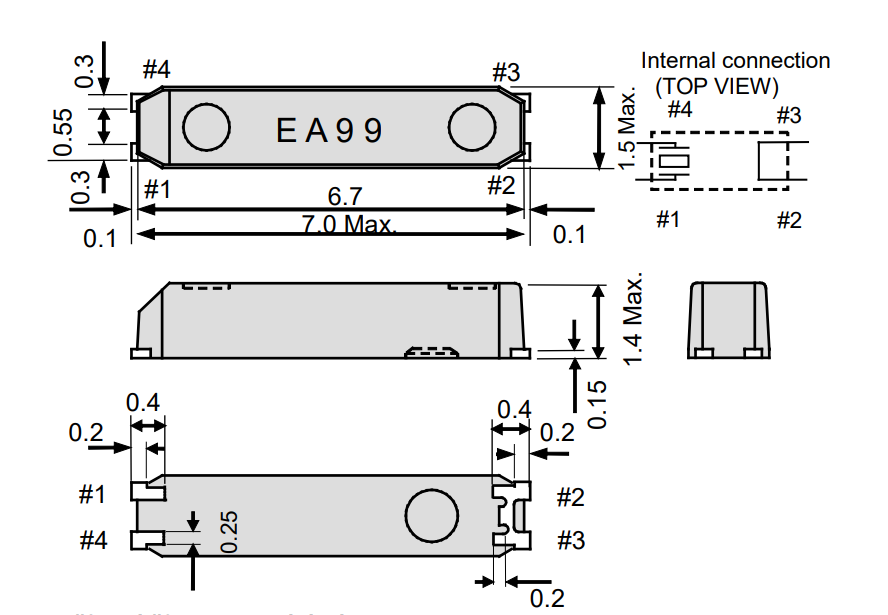

Do not connect #2 and #3 to external device.
The metal case inside of the molding compound may be exposed on the top or bottom of this product. This purely cosmetic and does not have any effect on quality, reliability or electrical specs.
