频率范围：32.768kHz

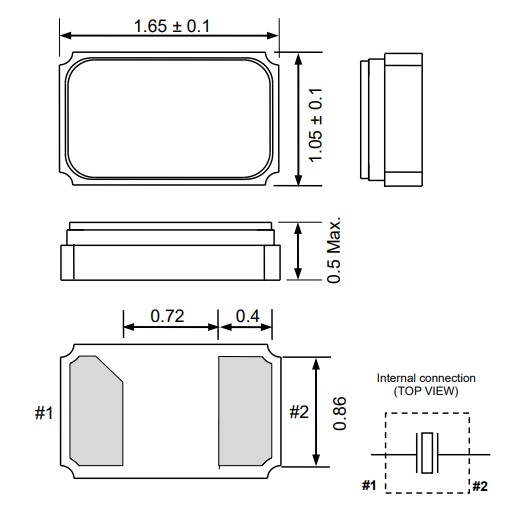

外部尺寸规模储存温度：1.65 × 1.05 × 0.5mm
谐波次数：基频
应用：小型便携式通信设备
FC1610AN：EPSON(爱普生)kHz 频率范围晶体
FC1610AN常用频点列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
FC1610AN 32.768kHz 7.0 +20.0-20.0 | X1A000121000800 | 5000 |
FC1610AN 32.768kHz 12.5 +20.0-20.0 | X1A000121000500 | 5000 |
FC1610AN 32.768kHz 9.0 +20.0-20.0 | X1A000121000600 | 5000 |
FC1610AN 32.768kHz 6.0 +20.0-20.0 | X1A000121001300 | 5000 |
· 频率范围：32.768kHz
· 外部尺寸规模储存温度：1.65 × 1.05 × 0.5mm
· 谐波次数：基频
· 应用：小型便携式通信设备
规格 (特征)
项目 | 符号 | 规格说明 | 条件 |
额定频率范围 | f_nom | 32.768kHz | |
储存温度 | T_stg | -55°C ~ +125°C | 裸存 |
工作温度 | T_use | -40°C ~ +85°C | |
激励功率 | DL | 0.1µW Typ. | |
频率公差 | f_tol | ± 20 × 10-6, | +25°C,DL=0.1µW |
拐点温度 | Ti | +25°C ±5°C | |
频率温度系数 | B | -0.04 × 10-6/ °C2 Max. | |
负载电容 | CL | 9pF, 12.5pF | 可指定 |
串联电阻 | R1 | 90kΩ Max. | |
串联电容 | C1 | 6.0fF Typ. | |
分路电容 | C0 | 1.2pF Typ. | |
频率老化 | f_age | ±3 ×10-6 / year Max. | +25°C,第一年 |
产品名称 FC1610AN 32.768000kHz 12.5 +20.0-20.0
(标准形式) ① ② ③ ④
①Model ②Frequency ③Load capacitance (pF) ④Frequency tolerance (×10-6, +25 °C)
产品料号
FC1610AN X1A000121xxxx00
① ② ③ ④⑤
① 晶体器件 ② 型号 ③ 环境代码（1：欧盟RoHS / 2: 无铅）
④ 详细规格 ⑤ 包装规格（00：推荐包装5K/Reel）

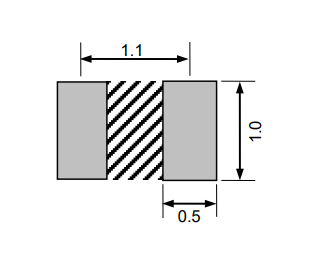

∗Do not design any circuit patterns in the shaded area.
