车载用微型陀螺仪传感器,符合AEC-Q100
宽温支持,可达+125 度,适合引擎空间使用。
通过安装自我诊断功能实现高可靠性
采用独创的双T结构石英晶体元件,超小、重量轻
优良的抗冲击和抗振性能
高可靠性,使用J-lead 端子连接PCB
XV-9100LV / XV-9100LP / XV-9300LV / XV-9300LP:爱普生(EPSON) 车载用微型陀螺仪传感器
型号 | 料号 | 尺寸 (mm) | MOQ |
XV-9100LV | X2A000031xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV-9100LP | X2A000041xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV-9300LV | X2A000051xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV-9300LP | X2A000061xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
• 宽温支持,可达+125 度,适合引擎空间使用。
• 通过安装自我诊断功能实现高可靠性
• 采用独创的双T结构石英晶体元件,超小、重量轻
• 优良的抗冲击和抗振性能
• 高可靠性,使用J-lead 端子连接PCB
• 符合AEC-Q100
• 电动稳定控制系统
• 侧翻保护系统
项目 | 参数 | 规格参数 | 备注 | ||
XV-9100LV/LP | XV-9300LV/LP | ||||
电源电压 | VDD | 5.0V±0.25V | Vss=0V | ||
温度范围 | 储藏温度 | TSTG | -40°C to +125°C | ||
工作温度 | TOPR | -40°C to +125°C | |||
比例因子 | So | 0.004*VDD mV/(°/s) | 0.0012*VDD mV/(°/s) | ||
偏差 | V0 | 0.5*VDD V Typ. | |||
速率范围 | l | ±100°/s | ±300°/s | ||
非线性 | NL | ±0.5% FS | Ta=+25°C | ||
频率响应 | BW | 52.6Hz Typ. | -3dB point | ||
交叉轴 | OS | ±5% | Ta=+25°C | ||
电流消耗 | Iop | 6.7mA Typ. | Vo:输出空载条件 | ||
噪音 | rN | 1.0(°/s)p-p Max. | 3.3(°/s)p-p Max. | 5kHz以200ms采样 | |
启动时间 | TACT | 300ms Max. |
型号 | 料号 | 尺寸 (mm) | MOQ |
XV-9100LV | X2A000031xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV-9100LP | X2A000041xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV-9300LV | X2A000051xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV-9300LP | X2A000061xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
Product Name XV-9100LV xx.xxxxxxKHz
XV-9100LP xx.xxxxxxKHz
XV-9300LV xx.xxxxxxKHz
XV-9300LP xx.xxxxxxKHz
(Standard form) ① ② ③
① Model ② Package type
③ Frequency (not necessary to specify)
Product Number
XV-9100LV X2A000031xxxx00
XV-9100LP X2A000041xxxx00
XV-9300LV X2A000051xxxx00
XV-9300LP X2A000061xxxx00
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Pb free)
④ Detail specifications ⑤ Packing code (00: Standard : 1000pcs/Reel)
*Blank section is decided by each detail specification.

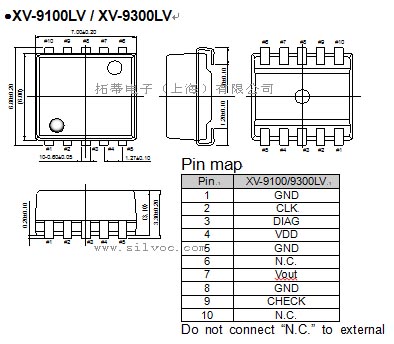

XV-9100LV / XV-9300LV
Do not connect “N.C.” pins externally devices.

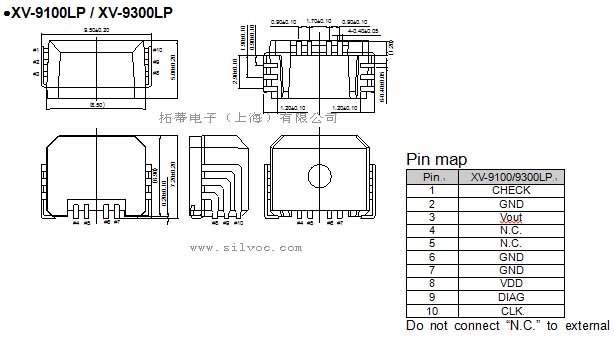

XV-9100LP / XV-9300LP
Do not connect “N.C.” pins externally devices.

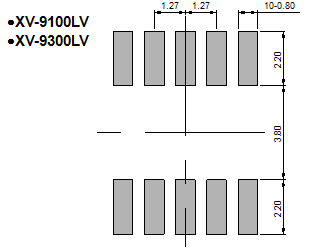

XV-9100LV / XV-9300LV

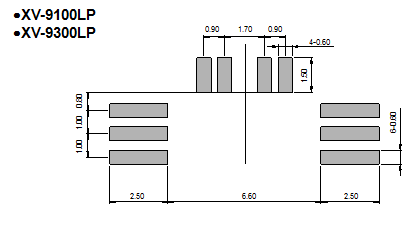

XV-9100LP / XV-9300LP
