车载用陀螺仪传感器（数字输出），符合 AEC-Q200
SPI 或 I2C 串行接口
角速率输出（16bit），温度输出（11bit）
倾斜角度：20度（XV4001KC/KD）
XV4001BC：I2C接口；XV4001BD：SPI接口；XV4001KC：I2C接口；XV4001KD：SPI接口
XV4001BC / XV4001BD / XV4001KC / XV4001KD：爱普生(EPSON)车载用陀螺仪传感器（数字输出）
型号 | 料号 | 尺寸 (mm) | MOQ |
XV4001BC | X2A000201xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001BC 50.300KHZ | X2A000201000100 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001BD 50.300KHZ | X2A000161000200 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001KC 50.300KHZ | X2A000211xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001KD 50.300KHZ | X2A000171xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
• SPI 或 I2C 串行接口
• 角速率输出（16bit），温度输出（11bit）
• 倾斜角度：20 度（XV4001KC/KD）
XV4001BC : I2C / 5.0 x 3.2 x 1.3mm
XV4001BD : SPI / 5.0 x 3.2 x 1.3mm
XV4001KC : I2C / 6.0 x 4.8 x 3.3mm
XV4001KD : SPI / 6.0 x 4.8 x 3.3mm
• 符合 AEC-Q200
• 用于汽车导航、汽车通信系统
项目 | 参数 | 规格说明 | 备注 | |
电源电压 | VDD | 3.3 V ±0.3 V | Vss=0V | |
温度范围 | 储藏温度 | TSTG | -40 °C to +85 °C | |
工作温度 | T_OPR | -40 °C to +85 °C | ||
比例因子 | So | 370 LSB/(°/s) ±1.5 % | Ta=+25°C | |
偏差 | V0 | ±2°C/s (0 LSB Typ.) | Ta=+25°C | |
速率范围 | SYM | ±70 °/s | ||
非线性 | Nl | ±0.5%Fs | Ta=+25°C | |
频率响应 | BW | 10Hz Typ. | LPF Gain -3dB bandwidth | |
交叉轴 | OS | ±5% Max. | Ta=+25°C | |
电流消耗 | lop | 3.5mA Typ. | 静止时和非通行时 | |
静态噪音 | rN | ±2°C/s RMS Typ. | ||
型号 | 料号 | 尺寸 (mm) | MOQ |
XV4001BC | X2A000201xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001BC 50.300KHZ | X2A000201000100 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001BD 50.300KHZ | X2A000161000200 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001KC 50.300KHZ | X2A000211xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
XV4001KD 50.300KHZ | X2A000171xxxx00 | 5.0 x 3.2 x 1.3 | 1000PCS/REEL |
Product Name XV4001BC 50.300KHz
XV4001BD 50.300KHZ
XV4001KC 50.300KHZ
XV4001KD 50.300KHZ
（Standard form） ① ②③④ ⑤⑥⑦
① Model ②Detection axis (1:Z-axis)
③Package type(B: Ceramic 5032size, K: Lead frame K-Type)
④Output (C: I2C, D: SPI) ⑤Frequency
⑥,⑦Internal identification code (⑤⑥⑦ are not necessary to specify)
Product Number
XV4001BC X2A000201xxxx00
XV4001BD X2A000161xxxx00
XV4001KC X2A000211xxxx00
XV4001KD X2A000171xxxx00
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Pb free)
④ Detail specifications ⑤ Packing code (00: Standard : 2000pcs/Reel)
＊Blank section is decided by each detail specification.

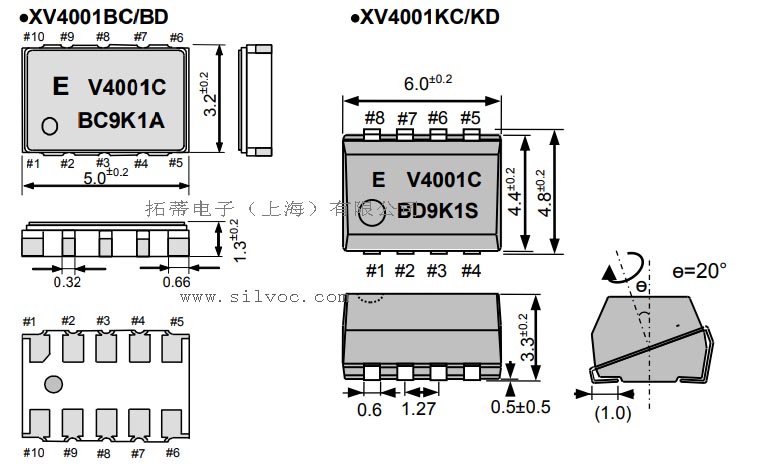

Pin map
Pin | Connection | |
XV4001BC/BD | XV4001KC/KD | |
1 | N.C. | GND |
2 | SCLK SCL | MOSI |
3 | SS | MISO SDA |
4 | VDD | N.C. |
5 | N.C. | N.C. |
6 | N.C. | SCLK SCL |
7 | GND | SS |
8 | MOSI | VDD |
9 | MISO SDA | - |
10 | N.C. | - |
Do not connect “N.C.” pins externally.
