陀螺仪传感器
传感器 超小型振动陀螺传感器（角速率传感装置）
小封装尺寸 SMD(5.0 x 3.2 x 1.3 mm)
密封提供出色的可持续环保能力
使用振动晶体的高稳定性
XV-3510CB: 爱普生(EPSON) 陀螺仪传感器
传感器 超小型振动陀螺传感器（角速率传感装置）
P/N | Q-Code | Size | MOQ |
XV-3510CB | X2A000121xxxx00 | 5.0 x 3.2 | 2000PCS/REEL |
XV-3510CB 50.300KHZ | X2A000121000200 | 5.0 x 3.2 | 2000PCS/REEL |
• 小封装尺寸 SMD(5.0 x 3.2 x 1.3 mm)
• 密封提供出色的可持续环保能力
• 使用振动晶体的高稳定性
• 具有睡眠模式的短启动时间和低功耗（仅限 XV-3500CB）
• DVC和DSC的检测图像稳定
• 人机界面移动检测
项目 | 参数 | 规格 | 条件/备注 | |
XV-3500CB | XV-3510CB | |||
电源电压 | VDDM | 3.0 V ± 0.3V | ||
储藏温度 | TSTG | -40°C to +85°C | ||
工作温度 | TOPR | -20°C to +80°C | ||
比例因子 | So | 0.67 mV/(°/s) | 3.0 mV/(°/s) | |
偏差 | Vo | 1350 mV Typ. | 1430 mV Typ. | Ta=+25°C |
参考电压 | Vr | 1350 mV Typ. | 1430 mV Typ. | Ta=+25°C |
速率范围 | I | ±100 °/s | ±300 °/s | |
非线性 | NL | ±5 %FS | ±0.5 %FS | Ta=+25°C |
相位延迟 | f20 | 4 deg | 9 deg | at 20Hz相位延迟角 |
电流消耗 | Iop | 1.7 mA Typ. | 2.2 mA Typ. | Vo,Vr : 输出空载条件 |
休眠模式 | Isleep | 1 mA Typ. | - | Vo,Vr : 输出空载条件 |
检测到的信号
该传感器检测旋转运动的角速率。 它只能检测一个轴运动。 所以如果你想检测两个或更多轴运动，您需要两个或更多传感器。
参考输出
参考输出引脚 (VREF) 输出 1.43V 稳定电压。

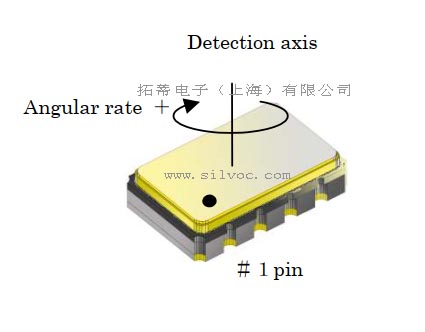

可探测方向
可检测方向如下图所示。 安装前请确认方向。
规格参数 （VDD=2.7～3.3V,GND=0V,Ta=-10～+60°C unless otherwise specified）
参数 | 符号 | 条件 | 标准 | 单位 | ||
MIN | TYP | MAX | ||||
驱动频率 | fd | 频率符号：A | 46.5 | kHz | ||
频率符号：B | 50.3 | |||||
频率符号：C | 54.1 | |||||
共振频率差异 | df | 0.8 | kHz | |||
比例因子 | So | 3.0 | mV/(°/s) | |||
比例因子容差 | Sp | Ta=+25°C | -5 | +5 | ％ | |
随温度变化比例因子 | Spt | VDD=3V,Based on Ta=+25°C | -5 | +5 | ％ | |
偏置初始容差 | V0 | Ta=+25°C | Vr-50 | Vr | Vr+50 | mV |
温度偏差 | V0t | VDD=3V, Based on Ta=+25°C | -50 | +50 | mV | |
参考电压 | Vr | Ta=+25°C | 1400 | 1430 | 1460 | mV |
随温度变化参考电压 | Vrt | VDD=3V,Based on Ta=+25°C | -30 | +30 | mV | |
范围 | I | -300 | +300 | °/s | ||
非线性 | NI | Ta=RT | -5 | +5 | %FS | |
相位延迟 | φ20 | 20Hz 相位延迟角 | 9 | Degree | ||
频率特性 | BW | 相位延迟 90 度 | 200 | Hz | ||
横轴灵敏度 | CS | Ta=RT | -5 | +5 | ％ | |
启动时间 | Tsta | Ta=RT,VDD=3V | 150 | 300 | msec | |
电路消耗 | Iop | Vout, VREF 无负载 | 2.2 | 2.9 | mA | |
输出路规(V0) | Vload1 | Iload＝±100 μA | -2 | +2 | mV | |
输出路规(Vr) | Vload2 | Iload＝±100 μA | -2 | +2 | ||
噪声密度 | rN | 10Hz | 0.004 | (°/s) /√Hz | ||
P/N | Q-Code | Size | MOQ |
XV-3510CB | X2A000121xxxx00 | 5.0 x 3.2 | 2000PCS/REEL |
XV-3510CB 50.300KHZ | X2A000121000200 | 5.0 x 3.2 | 2000PCS/REEL |
Product Name XV-3510CB x 50.300KHz
（Standard form） ① ② ③ ④
① Model ②Package type (CB : Ceramic 5.0 x 3.2 mm )
③ Spec segment ④ Frequency (not necessary to specify)
Product Number
XV-3510CB 50.300KHZ X2A000121000200
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Pb free)
④ Detail specifications ⑤ Packing code (00: Standard : 2000pcs/Reel)
＊Blank section is decided by each detail specification.
