RA4000CE:爱普生(EPSON)用于汽车、宽工作温度范围、高稳定性、SPI总线接口实时时钟芯片

  • 内置调频32.768 kHz 晶体单元

  • 接口类型:SPI总线接口

  • 低备份电流:100 nA 典型值 / 3V

  • 频率输出功能:输出频率可选择32.768kHz、1024Hz、1Hz

  • 唤醒定时器功能

  • 宽温工作 -40 oC 至 +125 oC, 符合AEC-Q100


规格参数

RA4000CE:爱普生(EPSON)用于汽车、宽工作温度范围、高稳定性、SPI总线接口实时时钟芯片



完整型号:

型号

料号

封装尺寸

MOQ

RA4000CE YB A0

X1B000491A00115

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB B8

X1B000491A00915

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB C0

X1B000491A01015

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB D0

X1B000491A01115

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB E8

X1B000491A01915

3.2 x 2.5 x 1.0

2000PCS/REEL



RA4000CE 特征



• 内置频率调整

     32.768 kHz 晶体单元

     宽温工作 -40°C 至 +125°C

• 接口类型:SPI-Bus 接口 3线、4线

• 低后备电流:300 nA Typ。 / 3 伏

• 时间戳功能:2个时间戳最大。

• 时间更新中断:每小时、每分钟、每秒

• 日、日、时、分、秒的闹铃中断

• 自动重复唤醒定时器中断

• 自监测中断

      晶振停止

       VDD 低

• 符合 AEC-Q100



RA4000CE 概述



   RA4000CE 是一款集成了 32.768 kHz 数字温度补偿晶体振荡器 (DTCXO) 的 RTC 模块。它包括多种功能,例如带闰年校正的秒到年时钟/日历、时间警报、唤醒定时器、时间更新中断、时钟输出,以及可以在外部记录两个时间和日期的时间戳功能或内部事件发生,以及自监控功能检测到的电源状态。本产品符合AEC-Q100标准,低功耗运行,适合车载使用。



接口类型

    3线 / 4线SPI-Bus

高稳定性

     YB:±5.0 x 10-6 / -40 ºC 至 +85 ºC(月率:±13.2 秒)

        :±8.0 x 10-6 / +85 ºC 至 +105 ºC(月率:±21 秒)

        :±50.0 x 10-6 / +105 ºC 至 +125 ºC(月率:±132 秒)

时钟输出功能

    输出频率可选择 32.768 kHz、1024 Hz、1 Hz

唤醒定时器功能

    可以在 976.56 μs 到 32 年的周期内产生一个中断。

    可用作时间积分计。

    可用作看门狗定时器。

时间戳功能

    记录数据:1/1024秒到1秒、秒、分、小时、天、月、年。

    可记录事件数:2 个事件

    触发源:外部事件(EVIN)输入、检测到电压下降/振荡停止状态、来自主机的命令输入。

    EVIN 引脚具有消除抖动功能。

延迟复位功能

    当检测到 VDD 电压下降状态时,可以输出复位信号。

状态输出 (SOUT)

    可以输出选定的内部标志(中断标志、电压下降检测标志)状态。



RA4000CE 系统框图



RA4000CE (3-wire SPI)

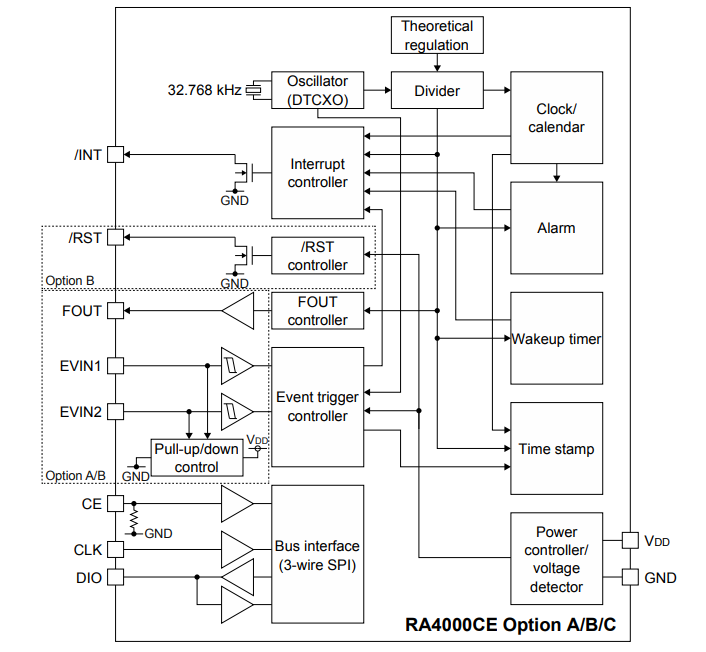

RA4000CE (3-wire SPI) A B C Block diagram.png

                                RA4000CE Option A/B/C/ Block Diagram



RA4000CE (4-wire SPI)

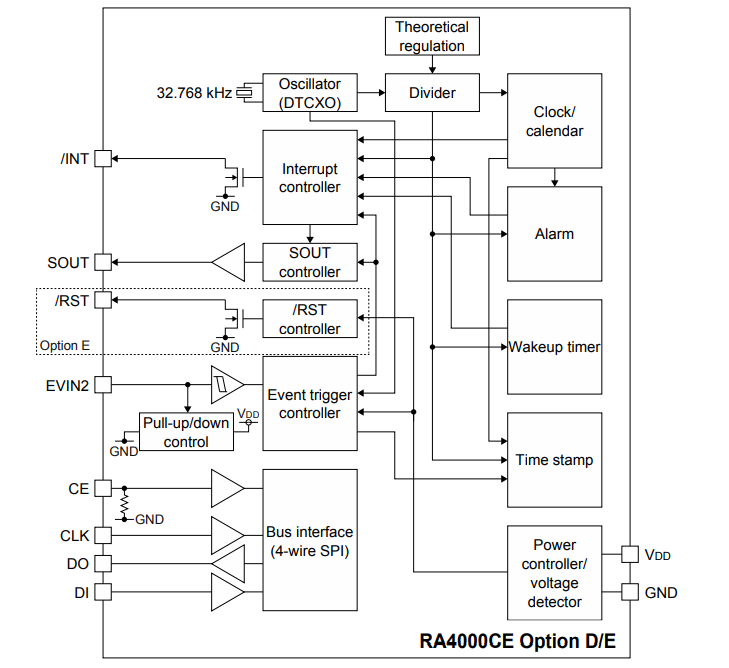

RA4000CE (4-wire SPI) D E Block diagram.png

                   RA4000CE Option D/E Block Diagram



RA4000CE 外形尺寸                                                               Unit: mm

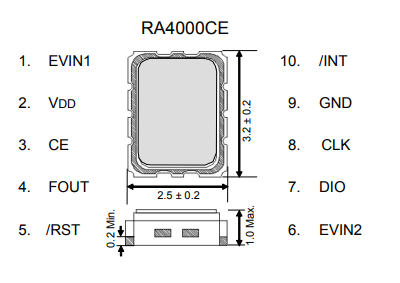

RA4000CE option B External dimensions.png



*The above diagram is the terminal layout for Option B. For other options, please refer to the Pin Option section.



Pin No.

Option A

Option B

Option C

Option D

Option E

3 wire

4 wire

1

EVIN1

N.C.

DI

2

VDD

3

CE

4

FOUT

/INT

5

N.C.

/RST

N.C.

/RST

6

EVIN2

N.C.

EVIN2

7

DIO

DO

8

CLK

9

GND

10

SOUT

N.C.

SOUT

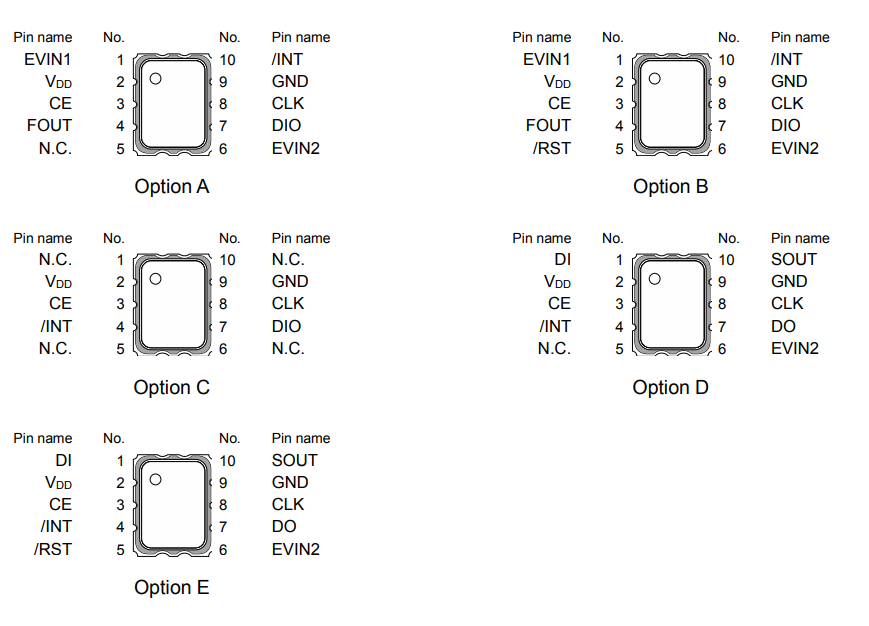

RA4000CE option A-E External dimensions.png





RA4000CE 引脚功能



Signal Name

I / O

Function

EVIN1,2

Input

External event input pins

Pull-up and pull-down is configurable by the resisters

CE

Input

Slave select input pin

A pull-down resistor (Typ. 300 kΩ) is included

CLK

Input

Serial clock input pin

DI

Input

Serial data input pin (4 wire)

DO

Output

Serial data Output pin (4 wire)

DIO

Input / Output

Serial data input/output pin (3 wire)

FOUT

Output

Frequency output pin (CMOS). 32.768 kHz (default), 1024 Hz or 1 Hz clock   output is selectable. This pin can be switched to the wakeup timer interrupt   output (CMOS)

/INT

Output

Interrupt output pin (N-ch. open drain). The wakeup timer, time update,   alarm, and/or event detection interrupt signals can be selected to output   from this pin. When two or more signals are selected, they are NORed before   being output.

/RST

Output

Reset output pin (N-ch. open drain)

SOUT

Output

Status output pin

VDD

-

Power-supply pin

GND

-

Ground pin





RA4000CE 规格



Electrical Characteristics

Item

Symbol

Conditions

Min.

Typ.

Max.

Unit

Operating voltage

VDD

-

1.6

3.0

5.5

V

Temp. compensated Voltage

VTEM

-

1.6

3.0

5.5

V

Clock supply voltage

VCLK

-

1.3

3.0

5.5

V

Operating temperature

Ta

-

-40

+25

+125

ºC

Frequency tolerance

Df / f

YB

Ta = -40 ºC to +85 ºC

±5.0

x 10-6

YB

Ta = +85 ºC to +105 ºC

±8.0

YB

Ta = +105 ºC to +125 ºC

±50.0

Current consumption

IDD1

/INT = Hi-Z, FOUT: Output OFF (Hi-Z), Temp. Compensation interval 2.0 s,   CE=L

No /RST pin

VDD = 5V

-

0.35

1.8

mA

IDD2

VDD = 3V

-

0.3

1.7

IDD11

With /RST pin

VDD = 5V

-

1.5

3.7

IDD12

VDD = 2V

-

0.6

2.25



32.768 kHz-DTCXO Frequency temperature characteristics (Example)

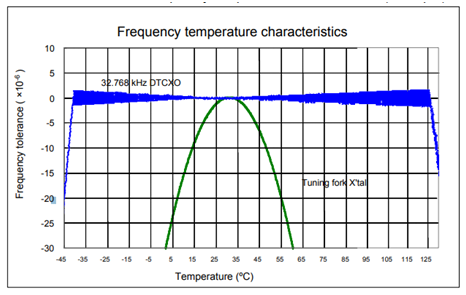

Frequency temperature characteristics.png





RA4000CE 包装信息



型号

料号

封装尺寸

MOQ

RA4000CE YB A0

X1B000491A00115

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB B8

X1B000491A00915

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB C0

X1B000491A01015

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB D0

X1B000491A01115

3.2 x 2.5 x 1.0

2000PCS/REEL

RA4000CE YB E8

X1B000491A01915

3.2 x 2.5 x 1.0

2000PCS/REEL



  Product Name           RA4000CE YB  A0

                                    RA4000CE YB  B8

                                    RA4000CE YB  C0

                                    RA4000CE YB  D0

                                    RA4000CE YB  E8

(Standard form)            ①  ②  ③ ④ ⑤

① Model     ② Package type (CE : 3.2 x 2.5 x 1.0 mm Size)

③ Frequency tolerance (Exclude offset)

     YB : ±5.0 x 10-6 / -40 ºC to +85 ºC (Monthly rate: ±13.2 seconds)

        : ±8.0 x 10-6 / +85 ºC to +105 ºC (Monthly rate: ±21 seconds)

        : ±50.0 x 10-6 / +105 ºC to +125 ºC (Monthly rate: ±132 seconds)

④ Pin Option

   A: Option A

   B: Option B

   C: Option C

   D: Option D

   E: Option E

⑤ Reset output function

   0: No /RST pin

   8: With /RST pin (VDD drop detection voltage:+2.4V Type)



Product Number

         RA4000CE YB A0   X1B000491A00115

         RA4000CE YB B8   X1B000491A00915

         RA4000CE YB C0   X1B000491A01015

         RA4000CE YB D0   X1B000491A01115

         RA4000CE YB E8   X1B000491A01915

                                           ①   ②   ③  ④ ⑤

① Crystal devices     ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications  ⑤ Packing (CE Standard 15: 2000pcs/Reel)





RA4000CE Footprint (Recommended)



RA4000CE

RA4000CE footprint.png



(Unit: mm)

为保持稳定运行,需提供一个 0.1uF 的旁路电容,在尽可能靠近晶体产品电源端子的位置(Vcc - GND 之间)。
