内置调频32.768 kHz 晶体单元
接口类型：I2C总线接口
低备份电流：100 nA 典型值 / 3V
频率输出功能：输出频率可选择32.768kHz、1024Hz、1Hz
唤醒定时器功能
宽温工作 -40 oC 至 +125 oC, 符合AEC-Q100
RA8000CE：爱普生(EPSON)用于汽车、宽工作温度范围、高稳定性、I2C 总线接口实时时钟芯片
完整型号：
型号 | 料号 | 封装 | MOQ |
RA8000CE YB A0 | X1B000501A00115 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
RA8000CE YB B8 | X1B000501A00915 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
RA8000CE YB C0 | X1B000501A01015 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
• 内置频率调整
32.768 kHz 晶体单元
宽温工作 -40°C 至 +125°C
• 接口类型：I2C-Bus 接口
• 低后备电流：300 nA Typ。 / 3 伏
• 时间戳功能：2个时间戳最大。
• 时间更新中断：每小时、每分钟、每秒
• 日、日、时、分、秒的闹铃中断
• 自动重复唤醒定时器中断
• 自监测中断
晶振停止
VDD 低
• 符合 AEC-Q100
RA8000CE 概述
RA8000CE 是一款集成了 32.768 kHz 数字温度补偿晶体振荡器 (DTCXO) 的 RTC 模块。它包括多种功能，例如带闰年校正的秒到年时钟/日历、时间警报、唤醒定时器、时间更新中断、时钟输出，以及可以在外部记录两个时间和日期的时间戳功能或内部事件发生，以及自监控功能检测到的电源状态。本产品符合AEC-Q100标准，低功耗运行，适合车载使用。
• 接口类型
I2C 总线接口快速模式 400 kHz
• 高稳定性
YB：±5.0 x 10-6 / -40 ºC 至 +85 ºC（月率：±13.2 秒）
：±8.0 x 10-6 / +85 ºC 至 +105 ºC（月率：±21 秒）
：±50.0 x 10-6 / +105 ºC 至 +125 ºC（月率：±132 秒）
• 时钟输出功能
输出频率可选择 32.768 kHz、1024 Hz、1 Hz
• 唤醒定时器功能
可以在 976.56 μs 到 32 年的周期内产生一个中断。
可用作时间积分计。
可用作看门狗定时器。
• 时间戳功能
记录数据：1/1024秒到1秒、秒、分、小时、天、月、年。
可记录事件数：2 个事件
触发源：外部事件（EVIN）输入、检测到电压下降/振荡停止状态、来自主机的命令输入。
EVIN 引脚具有消除抖动功能。
• 延迟复位功能
当检测到 VDD 电压下降状态时，可以输出复位信号。
• 状态输出 (SOUT)
可以输出选定的内部标志（中断标志、电压下降检测标志）状态。

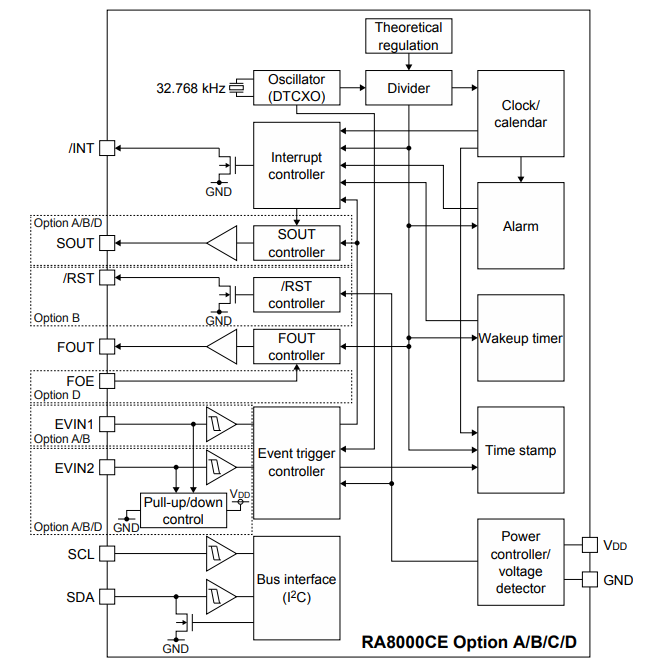

RA8000CE 系统框图

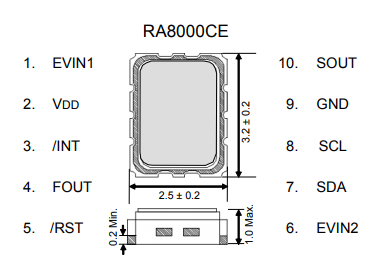

RA8000CE 外形尺寸 Unit: mm

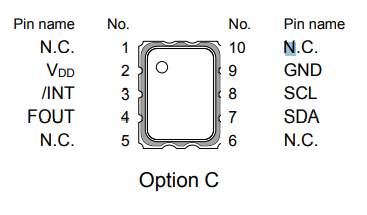

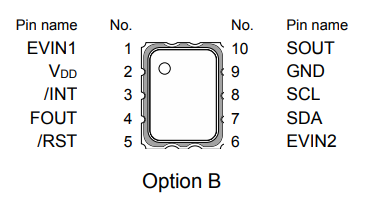

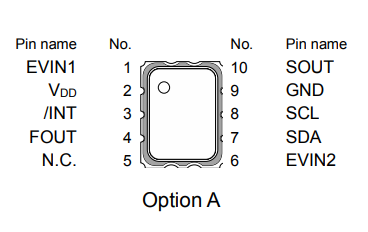

*The above diagram is the terminal layout for Option B. For other options, please refer to the Pin Option section.
Pin No. | Option A | Option B | Option C |
1 | EVIN1 | N.C. | |
2 | VDD | ||
3 | /INT | ||
4 | FOUT | ||
5 | N.C. | /RST | N.C. |
6 | EVIN2 | N.C. | |
7 | SDA | ||
8 | SCL | ||
9 | GND | ||
10 | SOUT | N.C. | |
RA8000CE 引脚功能
Signal Name | I / O | Function |
EVIN1,2 | Input | External event input pins Pull-up and pull-down is configurable by the resisters |
SCL | Input | Serial clock input pin |
SDA | Input / Output | Serial data input and output pin |
FOUT | Output | Frequency output pin (CMOS). 32.768 kHz (default), 1024 Hz or 1 Hz clock output is selectable. This pin can be switched to the wakeup timer interrupt output (CMOS) |
/INT | Output | Interrupt output pin (N-ch. open drain). The wakeup timer, time update, alarm, and/or event detection interrupt signals can be selected to output from this pin. When two or more signals are selected, they are NORed before being output. |
/RST | Output | Reset output pin (N-ch. open drain) |
SOUT | Output | Status output pin |
VDD | - | Power-supply pin |
GND | - | Ground pin |
RA8000CE 规格
Electrical Characteristics
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit | ||
Operating voltage | VDD | - | 1.6 | 3.0 | 5.5 | V | ||
Temp. compensated Voltage | VTEM | - | 1.6 | 3.0 | 5.5 | V | ||
Clock supply voltage | VCLK | - | 1.3 | 3.0 | 5.5 | V | ||
Operating temperature | Ta | - | -40 | +25 | +125 | ºC | ||
Frequency tolerance | Df / f | YB | Ta = -40 ºC to +85 ºC | ±5.0 | x 10-6 | |||
YB | Ta = +85 ºC to +105 ºC | ±8.0 | ||||||
YB | Ta = +105 ºC to +125 ºC | ±50.0 | ||||||
Current consumption | IDD1 | /INT = Hi-Z, FOUT: Output OFF (Hi-Z), Temp. Compensation interval 2.0 s, SCL = SDA = H | No /RST pin | VDD = 5V | - | 0.35 | 1.8 | mA |
IDD2 | VDD = 3V | - | 0.3 | 1.7 | ||||
IDD11 | With /RST pin | VDD = 5V | - | 1.5 | 3.7 | |||
IDD12 | VDD = 2V | - | 0.6 | 2.25 | ||||

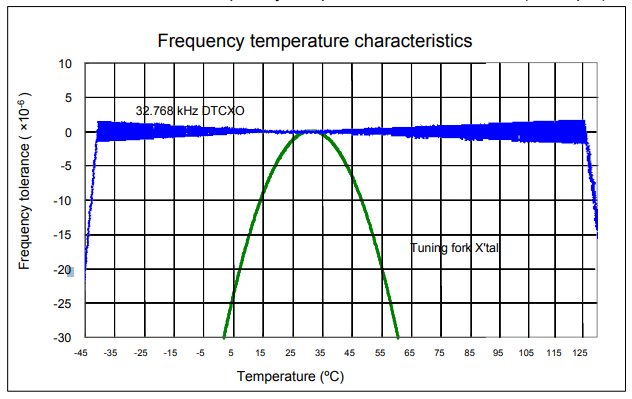

32.768 kHz-DTCXO Frequency temperature characteristics (Example)
型号 | 料号 | 封装 | MOQ |
RA8000CE YB A0 | X1B000501A00115 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
RA8000CE YB B8 | X1B000501A00915 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
RA8000CE YB C0 | X1B000501A01015 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
Product Name RA8000CE YB A0
RA8000CE YB B8
RA8000CE YB C0
（Standard form） ① ② ③ ④ ⑤
① Model ② Package type (CE : 3.2 x 2.5 x 1.0 mm Size)
③ Frequency tolerance (Exclude offset)
YB : ±5.0 x 10-6 / -40 ºC to +85 ºC (Monthly rate: ±13.2 seconds)
: ±8.0 x 10-6 / +85 ºC to +105 ºC (Monthly rate: ±21 seconds)
: ±50.0 x 10-6 / +105 ºC to +125 ºC (Monthly rate: ±132 seconds)
④ Pin Option
A: Option A
B: Option B
C: Option C
⑤ Reset output function
0: No /RST pin
8: With /RST pin (VDD drop detection voltage:+2.4V Type)
Product Number
RA8000CE YB A0 X1B000501A00115
RA8000CE YB B8 X1B000501A00915
RA8000CE YB C0 X1B000501A01015
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)
④ Detail specifications ⑤ Packing (CE Standard 15: 2000pcs/Reel)
RA8000CE Footprint (Recommended)
RA8000CE
(Unit: mm)
为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
