RX4111CE：爱普生(EPSON)具有时间戳功能和低电流消耗的SPI-Bus接口实时时钟芯片

内置调频32.768 kHz 晶体单元
接口类型：SPI总线接口
低备份电流：100 nA 典型值 / 3V
频率输出功能：输出频率可选择32.768kHz、1024Hz、1Hz
自动电源切换功能：通过监控 VDD 电压自动切换到备用电源
时间戳功能：从一年到1/256 秒印记 8 次

规格参数

RX4111CE：爱普生(EPSON)具有时间戳功能和低电流消耗的SPI-Bus接口实时时钟芯片

完整型号：

型号	料号	封装	MOQ
RX4111CE A	X1B000431000115	3.2 x 2.5 x 1.0	2000PCS/REEL
RX4111CE B	X1B000431000215	3.2 x 2.5 x 1.0	2000PCS/REEL

RX4111CE 特征

• 内置频率可调

32.768 kHz 晶振单元

• 接口类型

SPI-Bus接口

• 低备份电流

100 nA 典型值 / 3V

• 自动电源切换功能

通过监控 VDD 电压自动切换到备用电源

• 时间戳功能

从一年到 1/256 秒印记 8 次。

• 中断输出

每分钟或每秒唤醒

• 日、日期、时、分、秒报警中断

• 自动重复唤醒定时器中断

• 自我监控中断

晶体振荡停止

VBAT 低，VDD 低

RX4111CE 概述

RX4111CE 是一款集成了 32.768 kHz 晶振和SPI接口的实时时钟模块。除了提供日历（年、月、日、日期、时、分、秒）外，该模块还提供其他功能，包括从 1/1024 秒到年的时间戳、闹钟、唤醒定时器、时间更新中断和 32.768 kHz 输出.时间戳功能最多可记录8个事件。利用后备电池充电控制功能和接口电源输入引脚，RX4111CE可以支持各种供电电路。上述所有功能均采用纤薄紧凑的 3.2 x 2.5 陶瓷封装，可用于需要小尺寸的各种应用。

• 接口类型

• SPI总线接口

• 自动电源切换功能

• 监控VDD电压，并通过自动运行切换到备用电源

• 备用电源开关电压 1.2 V 最小值。

• 时钟输出功能

• 输出频率可选择 32.768 kHz、1024 Hz、1 Hz

• 唤醒定时器功能

• 可选择从 244 微秒到 32 年（24 位 1 通道）

• 定时器源时钟可选择 1/60 Hz、1 Hz、64 Hz、4096 Hz

• 定时器/INT引脚中断输出完成后自动释放

• 此操作以选定的周期自动重复，可用作看门狗定时器

• 时间戳功能

• 从年份到 1/256 秒印记 8 次

• 自监控和 SPI 命令的时间戳触发输入

• 报警功能

• 可以从一年到二年进行计划

• 自我监控中断

• 晶体振荡停止， V_BAT l_ow, V_DD l_ow

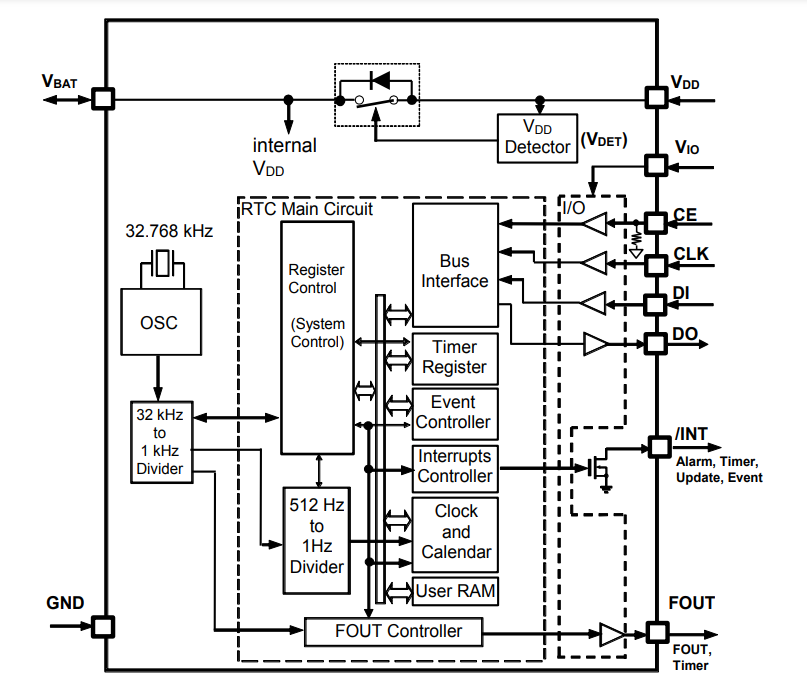

RX4111CE 系统框图

RX4111CE Block diagram.png

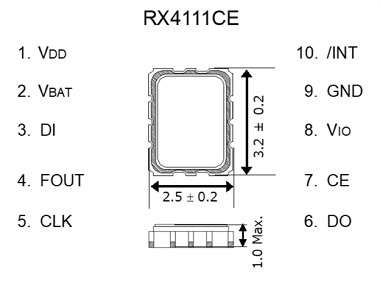

RX4111CE 外形尺寸

RX4111CE External dimensions.png

(Unit: mm)

RX4111CE 引脚功能

Signal Name	I / O	Function
CE	input	Chip enables input pin
CLK	input	Serial clock input pin
DI	Input	Data input pin
DO	Output	Data output pin
FOUT	Output	Frequency output (CMOS) (frequency selection: 32.768 kHz, 1024 Hz, 1 Hz)
/INT	Output	Interrupts output by Alarm and Timer events (N-ch. open drain)
V_DD	-	Power-supply pin It can input the voltage unlike V_IO
V_IO	-	Interface power supply pin Input to supply the voltage same as a host
V_BAT	-	This is a power supply pin for backup battery Connect a EDLC, secondary battery, a primary battery In the backup voltage range, supplied to IC, from this pin
GND	-	Ground pin

RX4111CE 规格

Item	Symbol	Condition		Min.	Typ.	Max.	Unit
Operating supply voltage	V_DD	-		1.6	3.0	5.5	V
Clock supply voltage	V_CLK	-		1.1	3.0	5.5	V
Operating temperature	Ta	-		-40	+25	+85	°C
V_DD detect voltage	-V_DET1	V_DD, Fall		1.20	1.40	1.60	V
Frequency tolerance	Δ f / f	Ta = +25°C V_DD = 3.0 V	A	-11.5	-	+11.5	x 10^-6
Frequency tolerance	Δ f / f	Ta = +25°C V_DD = 3.0 V	B	-23.0	-	+23.0	x 10^-6
Oscillation startup time	t_STA	V_DD= 2.75 V to 5.5 V		-	0.3	1.0	s
Current consumption	I_BAT	Input pins = ”L”, FOUT = OFF, /INT=OFF, V_BAT= 3.0 V, V_DD= V_IO= 0.0 V CHGEN = 0b, INIEN = 0b, SWSEL0 = 1, SWSEL1 = 0		-	100	450	nA
Current consumption	I_32K	Input pins = ”L”, FOUT = 32.768 kHz, /INT = OFF, V_DD= V_IO= 3.0 V FOUT pin CL = 15 pF CHGEN = 0b, INIEN = 1b		-	2.0	3.0	µA

RX4111CE 包装信息

型号	料号	封装	MOQ
RX4111CE A	X1B000431000115	3.2 x 2.5 x 1.0	2000PCS/REEL
RX4111CE B	X1B000431000215	3.2 x 2.5 x 1.0	2000PCS/REEL

Product Name RX4111CE A

RX4111CE B

（Standard form） ① ② ③

① Model ② Package type (CE : 3.2 x 2.5 x 1.0 mm Size)

③ Frequency tolerance (Exclude offset)

A : ± 11.5 x 10^-6(Equivalent to ±30 seconds of month deviation ) Ta = +25°C, V_DD=3.0V

B : ± 23.0 x 10^-6 (Equivalent to ±60 seconds of month deviation ) Ta = +25°C, V_DD=3.0V

Product Number

RX4111CE A X1B000431000115

RX4111CE B X1B000431000215

① ② ③ ④ ⑤

① Crystal devices ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packing (CE Standard 15: 2000pcs/Reel)

RX4111CE Footprint (Recommended)

RX4111CE

RX4111CE footprint.png

(Unit: mm)

为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
