内置调频32.768 kHz 晶体单元
接口类型：I2C 总线接口
低备份电流：100 nA 典型值 / 3V
频率输出功能：输出频率可选择32.768kHz、1024Hz、1Hz
自动电源切换功能：通过监控 VDD 电压自动切换到备用电源
时间戳功能：从一年到1/256 秒印记 8 次
RX8111CE：爱普生(EPSON) 具有时间戳功能和低电流消耗的I2C-Bus接口实时时钟芯片
完整型号：
型号 | 料号 | 封装 | MOQ |
RX8111CE A | X1B000421000115 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
RX8111CE B | X1B000421000215 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
• 内置频率可调
32.768 kHz 晶振单元
• 接口类型
I2C-Bus接口
• 低备份电流
100 nA 典型值。 / 3 伏
• 自动电源切换功能
通过监控 VDD 电压自动切换到备用电源
• 时间戳功能
从一年到 1/256 秒印记 8 次。
• 中断输出
每分钟或每秒唤醒
• 日、日、时、分、秒报警中断
• 自动重复唤醒定时器中断
• 自我监控中断
晶体振荡停止。
VBAT 低，VDD 低。
* I2C-Bus 是 NXP Semiconductors 的商标
RX8111CE 概述
RX8111CE 是一款集成了 32.768 kHz 晶振和 I2C 接口的实时时钟模块。除了提供日历（年、月、日、日、时、分、秒）外，该模块还提供其他功能，包括从 1/1024 秒到年的时间戳、闹钟、唤醒定时器、时间更新中断和 32.768 kHz 输出.时间戳功能最多可记录 8 个事件。利用后备电池充电控制功能和接口电源输入引脚，RX8111CE可以支持各种供电电路。上述所有功能均采用纤薄紧凑的 3.2 x 2.5 陶瓷封装，可用于需要小尺寸的各种应用。
• 接口类型
• I2C 总线接口快速模式 400 kHz
• 自动电源切换功能
• 监控VDD电压，并通过自动运行切换到备用电源
• 备用电源开关电压 1.2 V 最小值。
• 时钟输出功能
• 输出频率可选择 32.768 kHz、1024 Hz、1 Hz
• 唤醒定时器功能
• 可选择从 244 微秒到 32 年（24 位 1 通道）
• 定时器源时钟可选择 1/60 Hz、1 Hz、64 Hz、4096 Hz
• 定时器/INT引脚中断输出完成后自动释放
• 此操作以选定的周期自动重复，可用作看门狗定时器
• 时间戳功能
• 从年份到 1/256 秒印记 8 次
• EVIN 引脚的时间戳触发输入、自监控和 I2C 软件命令
• EVIN 引脚具有消除抖动功能
• 报警功能
• 可以从一年到二年进行计划
• 自我监控中断
• 晶体振荡停止， VBAT 低，VDD 低

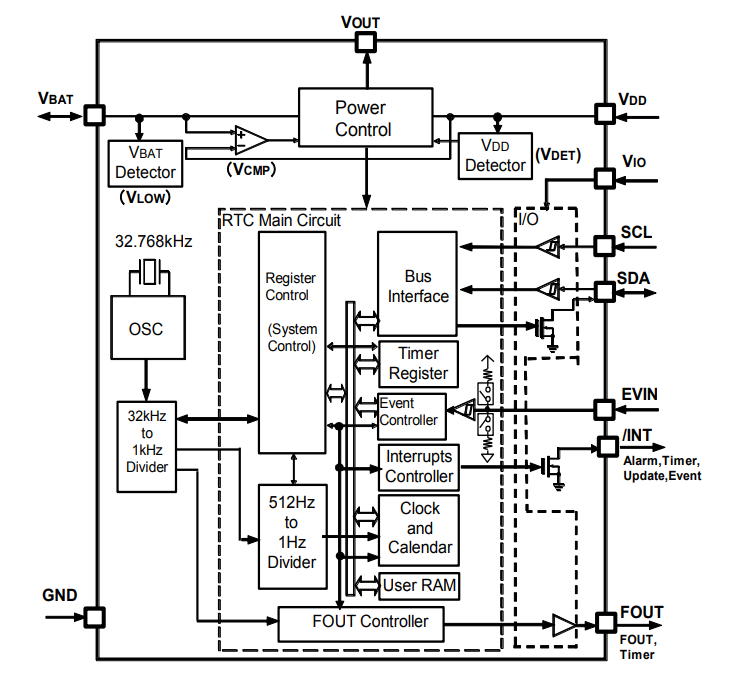

RX8111CE 系统框图

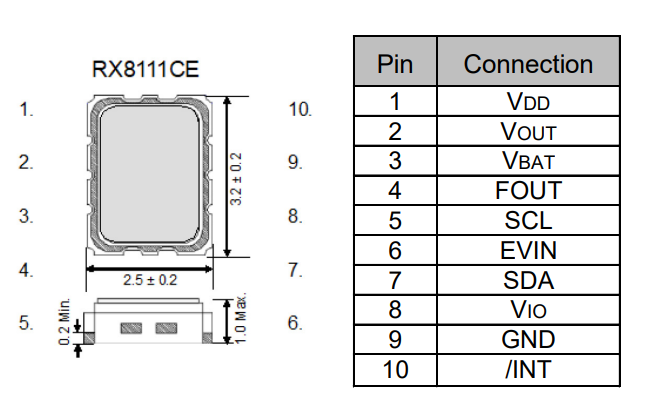

RX8111CE 外形尺寸
(Unit: mm)
模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。
RX8111CE 引脚功能
Signal Name | I / O | Function |
EVIN | input | External event input pin (Pull up/down and polarity are selectable by software) |
SCL | input | Serial clock input pin |
SDA | Input / Output | Data input and output pin |
FOUT | Output | Frequency output (CMOS) |
/INT | Output | Interrupts output by Alarm and Timer events (N-ch. open drain) |
VDD | - | Power-supply pin. |
VIO | - | Interface power supply pin. |
VOUT | - | Internal voltage output pin. Connect smoothing capacitor of 1.0 µF surely |
VBAT | - | This is a power supply pin for backup battery |
GND | - | Ground pin |
RX8111CE 规格
Item | Symbol | Condition | Min. | Typ. | Max. | Unit | |
Operating supply voltage | VDD | - | 1.6 | 3.0 | 5.5 | V | |
Clock supply voltage | VCLK | - | 1.1 | 3.0 | 5.5 | V | |
Operating temperature | Ta | - | -40 | +25 | +85 | °C | |
VDD detect voltage | -VDET1 | VDD, Fall | 1.20 | 1.40 | 1.60 | V | |
Frequency tolerance | Δ f / f | Ta = +25°C | A | -11.5 | - | +11.5 | x 10-6 |
B | -23.0 | - | +23.0 | ||||
Oscillation startup time | tSTA | VDD= 2.75 V to 5.5 V | - | 0.3 | 1.0 | s | |
Current consumption | IBAT | SCL = SDA = "L", | - | 100 | 450 | nA | |
I32K | FOUT = 32.768 kHz, /INT = OFF, | - | 2.0 | 3.0 | µA | ||
型号 | 料号 | 封装 | MOQ |
RX8111CE A | X1B000421000115 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
RX8111CE B | X1B000421000215 | 3.2 x 2.5 x 1.0 | 2000PCS/REEL |
Product Name RX8111CE A
RX8111CE B
（Standard form） ① ② ③
① Model ② Package type (CE : 3.2 x 2.5 x 1.0 mm Size)
③ Frequency tolerance (Exclude offset)
A : ± 11.5 x 10-6 (Equivalent to ±30 seconds of month deviation ) Ta = +25°C, VDD=3.0V
B : ± 23.0 x 10-6 (Equivalent to ±60 seconds of month deviation ) Ta = +25°C, VDD=3.0V
Product Number
RX8111CE A X1B000421000115
RX8111CE B X1B000421000215
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)
④ Detail specifications ⑤ Packing (CE Standard 15: 2000pcs/Reel)
RX8111CE Footprint (Recommended)
RX8111CE
(Unit: mm)
为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
