RA8804CE:爱普生(EPSON) 用于汽车I2C-Bus接口、内置32.768 kHz-DTCXO实时时钟芯片

  • 内置调频32.768 kHz 晶体单元和DTCXO

  • 接口类型:I2C 总线接口(400kHz)

  • 接口电压范围:1.6V 至 5.5V;温度补偿电压范围:1.5V 至 5.5V

  • 可选时钟输出(32.768 kHz、1024 Hz、1 Hz)

  • 各种功能全日历、闹钟、定时器、事件检测

  • 符合AEC-Q100


规格参数

RA8804CE:爱普生(EPSON) 用于汽车I2C-Bus接口、内置32.768 kHz-DTCXO实时时钟芯片



完整型号:

型号

料号

封装

MOQ

RA8804CE XA

X1B000381A00100

3.2 x 2.5 x 1.0

2000PCS/REEL

RA8804CE XB

X1B000381A00200

3.2 x 2.5 x 1.0

2000PCS/REEL



RA8804CE 特征



• 内置调频32.768 kHz 晶体单元和DTCXO。

• 接口类型

    I2C 总线接口 (400kHz)

• 接口电压范围

    1.6V 至 5.5V

• 温度。 补偿电压范围

    1.5V 至 5.5V

• 时钟电源电压范围

    1.5V 至 5.5V

• 可选时钟输出(32.768 kHz、1024 Hz、1 Hz)

• 各种功能全日历、闹钟、定时器、事件检测

• 与EVIN-pin 事件检测同步的时间戳

• SOUT 引脚输出选择的标志位值

• 应用:汽车电子设备、工业机器

• 符合 AEC-Q100

* I2C-BUS 是 NXP Semiconductors 的商标。



RA8804CE 概述



    该模块是一个符合 I2C-Bus 接口的实时时钟,包括一个 32.768 kHz DTCXO。除了提供日历(年、月、日、日、时、分、秒)功能和时钟计数器功能外,该模块还提供丰富的其他功能,包括闹钟功能、唤醒定时器功能、时间更新中断功能、 32.768 kHz 输出功能,带有 EVIN 引脚触发的时间戳功能,以及。可编程输出功能到中断标志或自监控标志的 SOUT 引脚。该模块中的器件通过 CMOS 工艺制造,电流消耗低,可实现长期电池备份。



     稳定

    • XA

         ± 3.4 x 10-6 / -40 °C 至 +85 °C(相当于月偏差 ±9 秒)

         ± 8.0 x 10-6 / +85 °C 至 +105 °C(相当于 ±21 秒的月偏差)

    • XB

         ± 5.0 x 10-6 / -40 °C 至 +85 °C(相当于 ±13 秒的月偏差)

         ± 8.0 x 10-6 / +85 °C 至 +105 °C(相当于 ±21 秒的月偏差)

32.768 kHz 频率输出功能

     • FOUT 引脚输出(C-MOS 输出),CL = 30 pF

     • 输出可选:32.768 kHz、1024 Hz、1 Hz

事件检测功能

     • 当触发输入到EVIN 引脚或由程序指定时,记录时间和日期。

       EVIN 引脚带有可释放的上拉电阻。

定时器功能

     • 定时器源时钟为 1 分钟、1 秒、64Hz、4096Hz。

     • 24 位可预设计数器(244µs 至约 32 年 (280320h)。

报警功能

     • 闹钟功能可以设置为星期几、星期几、小时和分钟。

内部状态输出功能

     • SOUT 引脚输出(C-MOS 输出)。

     • 它输出选定的标志位值或指定值(H 或L)。

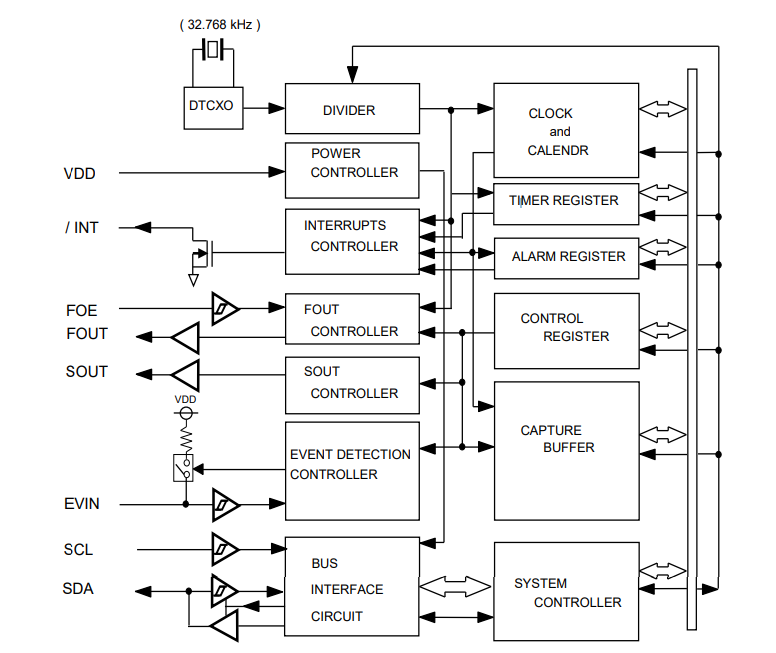

RA8804CE 系统框图



RA8804CE Block diagram.png

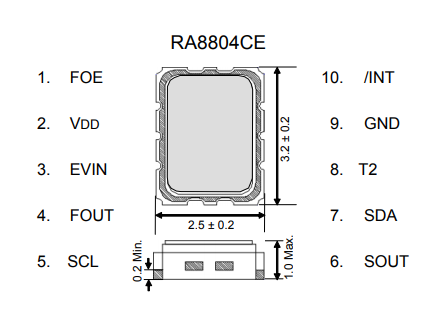

RA8804CE 外形尺寸



RA8804CE External dimensions.png


(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的,对质量、可靠性或电气规格没有任何影响。



RA8804CE 引脚功能



Signal Name

I / O

Function

SOUT

Output

Internal state output pin./td>

SCL

Input

Serial clock input pin

FOUT

Output

The pin outputs the reference clock signal
  ( CMOS output )

EVIN

Input

Event input pin

VDD

-

Connected to a positive power supply

FOE

Input

The input pin for the FOUT output control

/ INT

Output

Interrupt output (N-ch. open drain)

GND

-

Connected to a ground

T2

-

Use only for testing in the factory
  ( Do not connect externally )

SDA

I/O

Data input and output pin





RA8804CE 规格



Electrical Characteristics

Item

Symbol

Conditions

Min.

Typ.

Max.

Unit

Operating voltage

VDD

Interface voltage

1.6

3.0

5.5

V

Temp. compensated Voltage

VTEM

Temp. compensated voltage

1.5

3.0

5.5

V

Clock supply voltage

VCLK

Internal clock

1.5

3.0

5.5

V

Operating

temperature

TOPR

No condensation

-40

+25

+105

°C

Stability

Δ f/f

XA

Ta= -40 °C to +85 °C

± 3.4  *1

x10-6

Ta= +85 °C to +105 °C

± 8.0  *2

XB

Ta= -40 °C to +85 °C

± 5.0  *3

Ta= +85 °C to +105 °C

± 8.0  *2

Current

consumption(1)

lDD1

fSCL = 0Hz , /INT = VDD
  FOE = GND
  FOUT:OFF
  Temp.Compensation
  interval 2.0 s.

VDD=5V

-

0.4

1.6

µA

Current

consumption(2)

lDD2

VDD=3V

-

0.35

1.5










*1 Equivalent to ±9 seconds of month deviation.
*2 Equivalent to ±21 seconds of month deviation.
*3 Equivalent to ±13 seconds of month deviation.

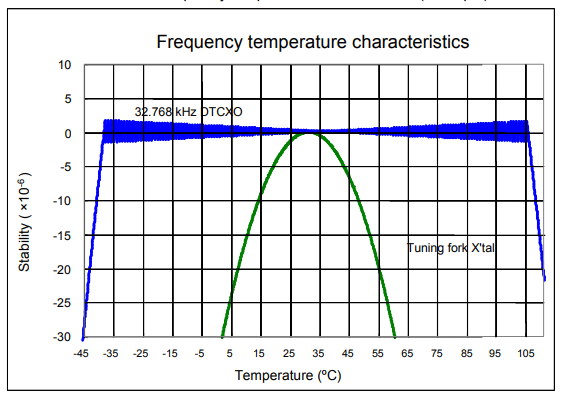

32.768 kHz-DTCXO Frequency temperature characteristics (Example)

RA8804CE Frequency temperature characteristics.png





RA8804CE 包装信息



型号

料号

封装

MOQ

RA8804CE XA

X1B000381A00100

3.2 x 2.5 x 1.0

2000PCS/REEL

RA8804CE XB

X1B000381A00200

3.2 x 2.5 x 1.0

2000PCS/REEL





  Product Name          RA8804CE XA

                                   RA8804CE XB

(Standard form)        ①     ②  ③

① Model     ② Package type (CE : 3.2 x 2.5 x 1.0 mm Size)

③ Frequency tolerance (Exclude offset)

XA : ± 3.4 x 10-6 / -40 °C to +85 °C ( Equivalent to ±9 seconds of month deviation )
        ± 8.0 x 10-6 / +85 °C to +105 °C ( Equivalent to ±21 seconds of month deviation )

        XB : ± 5.0 x 10-6 / -40 °C to +85 °C ( Equivalent to ±13 seconds of month deviation )
                ± 8.0 x 10-6 / +85 °C to +105 °C ( Equivalent to ±21 seconds of month deviation )



Product Number

         RA8804CE XA     X1B000381A00100

         RA8804CE XB     X1B000381A00200

                                         ①   ②   ③  ④ ⑤

① Crystal devices     ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications  ⑤ Packaging (CE: 2000pcs/Reel)





RA8804CE Footprint (Recommended)



RA8804CE

RA8804CE footprint.png



(Unit: mm)

为保持稳定运行,需提供一个 0.1uF 的旁路电容,在尽可能靠近晶体产品电源端子的位置(Vcc - GND 之间)。
