内置调频32.768kHz晶体单元
接口类型：SPI 总线和I2C-Bus 接口
工作电压范围：1.6V 至 5.5V
用于计时的宽电压：1.1V 至 5.5V
内置128位（8位×16）RAM
自动电源切换功能
RX6110SA A（定制）：爱普生(EPSON) 电源切换和低电流消耗 SPI和I2C-Bus 接口实时时钟芯片
完整型号：
型号 | 料号 | 封装 | MOQ |
RX6110SA B | X1B000232000100 | SOP-14 | 1000PCS/REEL |
RX6110SA A | X1B000232000200 | SOP-14 | 1000PCS/REEL |
• 内置频率调整的32.768 kHz 晶体单元。
• 频率容差
5±11.5x10-6（相当于每月偏差±30秒/定制产品）
• 接口类型
SPI总线和I2C总线
• 工作电压范围
1.6V 至 5.5V
• 用于计时的宽电压
1.1V 至 5.5V
• 低备用电流
170 nA / 3V（典型值）
• 内置内存
内置128位（8位×16）RAM
• 自动电源切换功能
当 VDD 低于 1.6V 时，内部源切换到 VBAT。
• 各种功能包括完整的日历、闹钟、定时器。
• Epson 为开发准备了 Linux 驱动程序
注册商标 Linux® 根据 LMI（Linux Mark Institute）的分许可使用
• I2C-Bus 是 NXP Semiconductors 的商标
RX6110SA 概述
这是串行接口系统的实时时钟模块，包含一个 32.768 kHz 晶体振荡器。实时时钟功能不仅包含年、月、日、星期、小时、分钟和秒的日历和时钟计数器，还包括时间警报、间隔定时器和时间更新中断等特征。通过备用电池切换功能和接口电源输入引脚，RX6110SA可以支持各种电源电路。
所有这些功能都在一个薄而紧凑的 SOP 封装中实现，这使其适用于各种小型电子设备。
• 接口类型
• SPI-Bus 和I2C-Bus 接口
• 通过终端，可以切换接口
• 内置自动电源切换功能
• 可以有效地从VDD 向连接到VBAT 的备用电池（二次电池、大电容）充电。检测 VDD 电压降（VDET-）并自动切换到备用电池。
• 频率输出功能
• 输出频率可选择32.768kHz、1024Hz、1Hz。
• 定时器功能
• 定时器功能可选择从 65535 小时到 1/4096 秒
• 定时器源时钟为1 小时、1 分钟、64Hz、4096Hz
• 事件发生时自动记录到TF-bit，可通过/IRQ1 或/IRQ2 引脚输出。
• 报警功能
• 闹钟功能可以设置为星期几、星期几、小时和分钟。
• 发生警报时自动记录到AF-bit，可通过/IRQ1 引脚输出进行输出。
• 用户内存
• 128 位（8 位 x 16，SRAM）

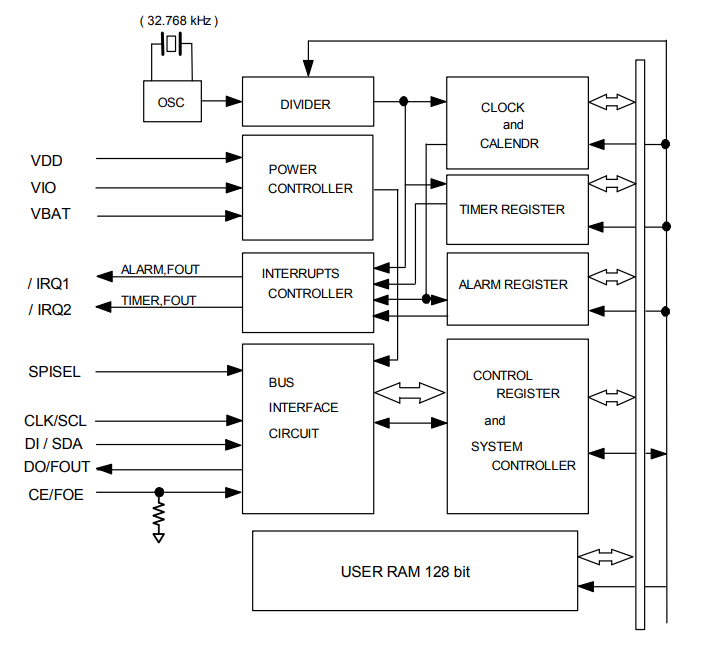

RX6110SA 系统框图

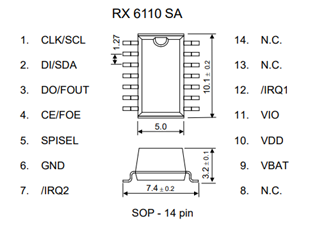

RX6110SA 外形尺寸
(Unit: mm)
模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。
RX6110SA 引脚功能
Signal Name | Input/ | 功能 |
SPISEL | Input | 接口选择引脚。 SPI 选择为“H”电平（VIO 电压）/I2C 选择为“L”电平（GND 电压）。 |
CE/FOE | Input | SPI：应保持高电平以允许访问 CPU。 包含一个下拉电阻。 I2C：它是一个输入引脚，用于控制 DO/FOUT 输出。 当 DO/FOUT 引脚不需要频率输出时，CE/FOE 引脚必须连接到 GND。 |
CLK/SCL | Input | 这是用于串行数据传输的移位时钟输入引脚。 |
DI/SDA | Input/ Output | SPI：这是串行数据传输的数据输入引脚。 I2C：这是串行数据传输的数据输入/输出引脚。 |
DO/FOUT | Output | SPI：这是串行数据传输的数据输出引脚。 I2C：这是 C-MOS 输出引脚，通过 CE/FOE 引脚提供输出控制。 （频率选择：32.768 kHz / 1024 Hz / 1Hz / Hi-z） |
/ IRQ1 | Output | 此引脚输出用于闹钟、定时器、时间更新和 FOUT 的中断信号（“L”电平）。 这是一个 N 沟道开漏输出。 该引脚甚至可以输出备份模式。 |
/ IRQ2 | Output | 该引脚为定时器和 FOUT 输出中断信号（“L”电平）。 这是一个 C-MOS 输出。 该引脚在低于 VDD=1.6V 时变为 Hi-z。 |
VDD | - | 这是一个电源引脚。 与 VIO 不同，它可以施加电压。 |
VIO | - | 该引脚是电源输入和输出以及输入/输出引脚。 连接到正极电源。 |
VBAT | - | 连接二次电池或电容器作为备用电源。 如果没有备用电源，该引脚连接到 VDD。 |
GND | - | 接地。 |
RX6110SA 规格
Recommended Operating Conditions
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit |
Power voltage | VDD | - | 1.6 | 3.0 | 5.5 | V |
Clock voltage | VCLK | - | 1.1 | 3.0 | 5.5 | V |
Operating temperature | TOPR | - | -40 | +25 | +85 | °C |
Frequency characteristics
Item | Symbol | Conditions | Rating | Unit |
Frequency tolerance | Δ f/f | Ta=+25°C | B:5±11.5*1) | ×10-6 |
Oscillation start-up time | tSTA | Ta=+25°C | 1 Max. | s |
*1) Equivalent to ±30 seconds of monthly deviation (excluding offset.) / Customized product
Current consumption characteristics *Ta=-40°C to+85°C
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit |
Current Consumption | lBAK | VBAT=3.0V | - | 170 | 320 | nA |
I32K | VDD=3.0V | - | 1.5 | 2.1 | µA |
型号 | 料号 | 封装 | MOQ |
RX6110SA B | X1B000232000100 | SOP-14 | 1000PCS/REEL |
RX6110SA A | X1B000232000200 | SOP-14 | 1000PCS/REEL |
Product Name RX6110SA B
RX6110SA A
（Standard form） ① ② ③
① Model ② Package type (SA : SOP-14pin)
③ Frequency tolerance (Exclude offset)
Blank or B: 5±23 x 10-6 (Equivalent to ± 60 seconds of monthly deviation) @ +25°C
A: 5±11.5 x 10-6 (Equivalent to ± 60 seconds of monthly deviation) @ +25°C / Customized product
Product Number
RX6110SA B X1B000232000100
RX6110SA A X1B000232000200
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)
④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel)

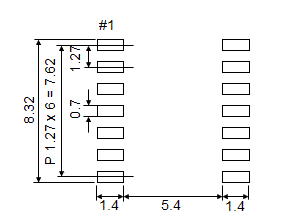

RX6110SA Footprint (Recommended)
RX6110SA
(Unit: mm)
为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
