RA4803SA：爱普生(EPSON)用于汽车的高稳定性SPI-Bus接口实时时钟芯片

内置调频32.768kHz晶体单元和DTCXO
1/100s 分辨率时间寄存器
接口类型：4线串行接口；接口电压范围：1.6V 至 5.5V
可选时钟输出（32.768kHz、1024Hz、1Hz）
各种功能包括完整的日历、闹钟、定时器、EVIN 输入
符合 AEC-Q200

规格参数

RA4803SA：爱普生(EPSON)用于汽车的高稳定性SPI-Bus接口实时时钟芯片

完整型号：

型号	料号	封装	MOQ
RA4803SA UA	X1B000252A00100	SOP-14	1000PCS/REEL
RA4803SA UB	X1B000252A00200	SOP-14	1000PCS/REEL
RA4803SA UC	X1B000252A00300	SOP-14	1000PCS/REEL
RA4803SA AA	X1B000252A00600	SOP-14	1000PCS/REEL

RA4803SA 特征

• 内置调频32.768kHz 晶体单元和DTCXO

• 1/100s 分辨率时间寄存器

• 接口类型

4线串行接口

• 接口电压范围

1.6V 至 5.5V

• 温度补偿电压范围

2.2V 至 5.5V

• 时钟电源电压范围

1.6V 至 5.5V

• 可选时钟输出（32.768kHz、1024Hz、1Hz）

• 各种功能包括完整的日历、闹钟、定时器、EVIN 输入

• 应用：汽车音响、汽车导航系统、时钟

• 符合 AEC-Q200

RA4803SA 概述

该模块是一个符合SPI总线接口的实时时钟，包括一个 32.768 kHz DTCXO。

除了提供日历（年、月、日、日、时、分、秒）功能和时钟计数器功能，该模块提供了丰富的其他功能，包括报警功能，固定周期定时器功能、时间更新中断功能和 32.768 kHz 输出功能。

该模块中的器件是通过 C-MOS 工艺制造的，具有低电流消耗，这使得长期备用电池。

所有这些功能都在 SOP-14 引脚和 VSOJ-20 引脚封装中实现。

• 高稳定性

• UA ± 3.4 × 10^-6/ -40°C 至 +85°C

（相当于月偏差±9秒）

• UB ± 5.0 × 10^-6/ -40°C 至 +85°C

（相当于月偏差±13秒）

• UC ± 5.0 × 10^-6/ -30°C 至 +70°C

（相当于月偏差±13秒）

• AA (+5 ± 5.0) × 10^-6/ +25°C

• 高分辨率：1/100s 时间寄存器，带捕捉缓冲器

• 32.768kHz频率输出功能

• FOUT 引脚输出（C-MOS 输出），CL=30pF

• 输出可选：32.768kHz、1024Hz、1Hz

• 各种中断

• 定时器功能可在 1/ 4096 秒和 4095 分钟之间设置。

• 闹钟功能可以设置为星期几、星期几、小时或分钟。

• EVIN 输入。

• 1PPS信号输入的时间同步功能

• 寄存器兼容性：上位兼容RX-8801。

• *可以通过终端连接作为32.768kHz-DTCXO使用。

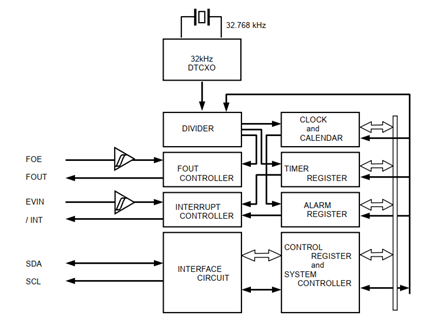

RA4803SA 系统框图

RA4803SA Block diagram.png

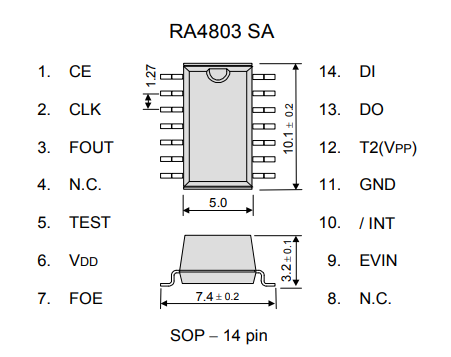

RA4803SA 外形尺寸

RA4803SA External dimensions.png

(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。

RA4803SA 引脚功能

Signal Name	Input / Output	Function
CE	Input	The chip enable input pin.
CLK	Input	The shift clock input pin for serial data transfer.
FOUT	Output	The pin outputs the reference clock signal. ( CMOS output )
TEST	Input	Use by the manufacture for testing. ( Do not connect externally. RX-4803SA only.)
VDD	-	Connected to a positive power supply
FOE	Input	The input pin for the FOUT output control.
EVIN	Input	External event input. ( Do not make this pin OPEN.)
/ INT	Output	Interrupt output (N-ch. open drain).
GND	-	Connected to a ground
T2(VPP)	-	Use by the manufacture for testing. ( Do not connect externally.)
DO	Output	The data output pin for serial data transfer.
DI	Input	The data input pin for serial data transfer.

RA4803SA 规格

Electrical Characteristics

Item	Symbol	Condition		Min.	Typ.	Max.	Unit
Operating voltage	V_DD	Interface voltage		1.6	3.0	5.5	V
Temp. compensated Voltage	V_TEM	Temp. compensated voltage		2.2	3.0	5.5	V
Clock supply voltage	V_CLK	-		1.6	3.0	5.5	V
Operating temperature	T_OPR			-40	+25	+85	°C
Stability	Δf/f	UA	Ta = -40°C to +85°C	±3.4^*1			×10^-6
		UB	Ta = -40°C to +85°C	±5.0^*2
		UC	Ta = -30°C to +70°C	±5.0^*2
		AA	Ta = +25°C	5 ± 5.0^*3
Current consumption (1)	IDD1	Backup Mode FOE = GND, /INT = V_DD FOUT output : OFF	V_DD= 5V	-	0.75	3.4	µA
Current consumption (2)	IDD2	Backup Mode FOE = GND, /INT = V_DD FOUT output : OFF	V_DD= 3V	-	0.75	2.1	µA

*1) Equivalent to ±9 seconds of month deviation.
*2) *3) Equivalent to ±13 seconds of month deviation. (excluding offset)

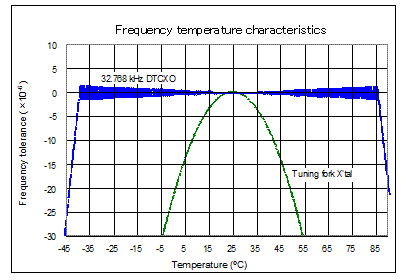

32.768kHz-DTCXO Frequency temperature characteristics (Example)

RA4803SA Frequency temperature characteristics.png

RA4803SA 包装信息

型号	料号	封装	MOQ
RA4803SA UA	X1B000252A00100	SOP-14	1000PCS/REEL
RA4803SA UB	X1B000252A00200	SOP-14	1000PCS/REEL
RA4803SA UC	X1B000252A00300	SOP-14	1000PCS/REEL
RA4803SA AA	X1B000252A00600	SOP-14	1000PCS/REEL

Product Name RA4803SA UA

RA4803SA UB

RA4803SA UC

RA4803SA AA

（Standard form） ① ② ③

① Model ② Package type (SA : SOP-14pin)

③ Frequency tolerance (Exclude offset)

UA: ±3.4 x 10^-6 (Equivalent to ± 9 seconds of monthly deviation) @ -40°C to +85°C

UB: ±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ -40°C to +85°C

UC: ±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ -30°C to +70°C

AA: 5±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ +25°C

Product Number

RA4803SA UA X1B000252A00100

RA4803SA UB X1B000252A00200

RA4803SA UC X1B000252A00300

RA4803SA AA X1B000252A00600

① ② ③ ④ ⑤

① Crystal devices ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel)

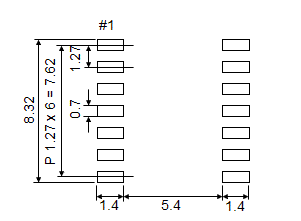

RA4803SA Footprint (Recommended)

RA4803SA

RA4803SA footprint.png

(Unit: mm)

为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
