内置调频32.768kHz晶体单元和DTCXO
1/100s 分辨率时间寄存器
接口类型：I2C-Bus 接口 (400kHz)；接口电压范围：1.6V 至 5.5V
可选时钟输出（32.768kHz、1024Hz、1Hz）
各种功能包括完整的日历、闹钟、定时器、EVIN 输入
符合 AEC-Q200
RA8803SA: 爱普生(EPSON) 用于汽车的内置32.768kHz-DTCXO、高稳定性I2C-Bus接口实时时钟芯片
完整型号：
型号 | 料号 | 封装 | MOQ |
RA8803SA UA | X1B000262A00100 | SOP-14 | 1000PCS/REEL |
RA8803SA UB | X1B000262A00200 | SOP-14 | 1000PCS/REEL |
RA8803SA UC | X1B000262A00300 | SOP-14 | 1000PCS/REEL |
RA8803SA AA | X1B000262A00600 | SOP-14 | 1000PCS/REEL |
• 内置调频32.768kHz 晶体单元和DTCXO
• 1/100s 分辨率时间寄存器
• 接口类型
I2C 总线接口 (400kHz)
• 接口电压范围
1.6V 至 5.5V
• 温度。 补偿电压范围
2.2V 至 5.5V
• 计时电压范围
1.6V 至 5.5V
• 可选时钟输出（32.768kHz、1024Hz、1Hz）
• 各种功能包括完整的日历、闹钟、定时器、EVIN 输入
• 应用：汽车音响、汽车导航系统、时钟
• 符合 AEC-Q200
• *I2C-BUS 是 NXP Semiconductors 的商标。
RA8803SA 概述
该模块是一个符合 I2C 总线接口的实时时钟，包括一个 32.768 kHz DTCXO。
除了提供日历（年、月、日、日、时、分、秒）功能和时钟计数器功能，该模块提供了丰富的其他功能，包括报警功能，固定周期定时器功能、时间更新中断功能和 32.768 kHz 输出功能。
该模块中的器件是通过 C-MOS 工艺制造的，具有低电流消耗，这使得长期备用电池。
所有这些功能都在 SOP-14 引脚和 VSOJ-20 引脚封装中实现。
• 高稳定性
• UA ± 3.4 × 10-6 / -40°C 至 +85°C
（相当于月偏差±9秒）
• UB ± 5.0 × 10-6 / -40°C 至 +85°C
（相当于月偏差±13秒）
• UC ± 5.0 × 10-6 / -30°C 至 +70°C
（相当于月偏差±13秒）
• AA (+5 ± 5.0) × 10-6 / +25°C
• 高分辨率：1/100s 时间寄存器，带捕捉缓冲器
• 32.768kHz频率输出功能
• FOUT 引脚输出（C-MOS 输出），CL=30pF
• 输出可选：32.768kHz、1024Hz、1Hz
• 各种中断
• 定时器功能可在 1/ 4096 秒和 4095 分钟之间设置。
• 闹钟功能可以设置为星期几、星期几、小时或分钟。
• EVIN 输入。
• 1PPS信号输入的时间同步功能
• 寄存器兼容性：上位兼容RX-8801。
• *可以通过终端连接作为32.768kHz-DTCXO使用。

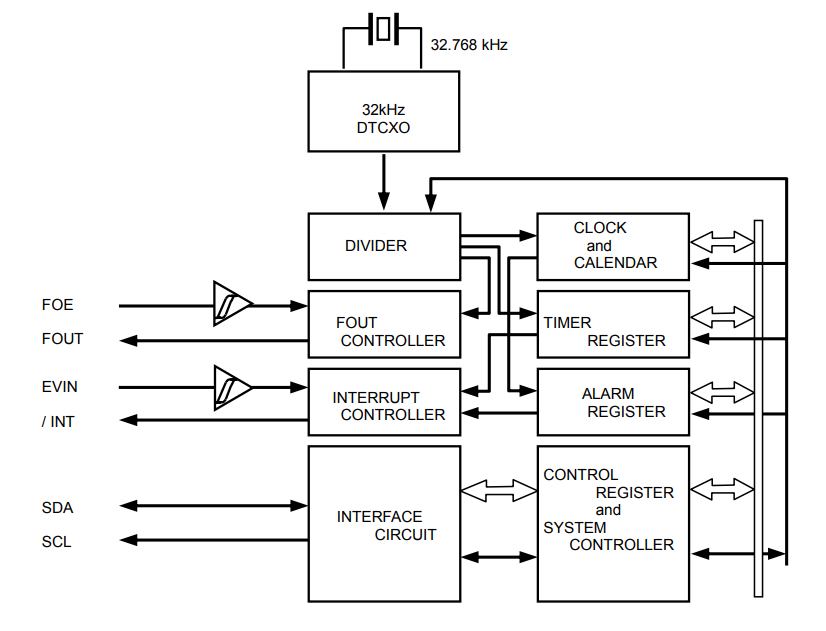

RA8803SA 系统框图

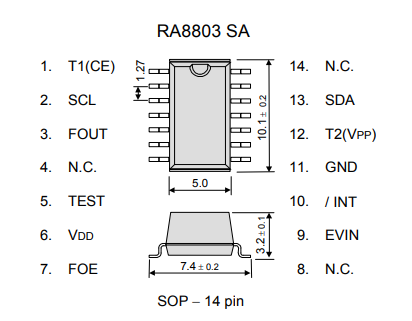

RA8803SA 外形尺寸
(Unit: mm)
模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。
RA8803SA 引脚功能
T1(CE) | Input | Use by the manufacture for testing. |
SCL | Input | Serial clock input pin. |
FOUT | Output | The pin outputs the reference clock signal. |
TEST | Input | Use by the manufacture for testing. |
VDD | - | Connected to a positive power supply |
FOE | Input | The input pin for the FOUT output control. |
EVIN | Input | External event input. |
/ INT | Output | Interrupt output (N-ch. open drain). |
GND | - | Connected to a ground |
T2(VPP) | - | Use by the manufacture for testing. |
SDA | I/O | Data input and output pin. |
RA8803SA 规格
Electrical Characteristics
Item | Symbol | Condition | Min. | Typ. | Max. | Unit | |
Operating voltage | VDD | Interface voltage | 1.6 | 3.0 | 5.5 | V | |
Temp. compensated Voltage | VTEM | Temp. compensated voltage | 2.2 | 3.0 | 5.5 | V | |
Clock supply voltage | VCLK | - | 1.6 | 3.0 | 5.5 | V | |
Operating temperature | TOPR | -40 | +25 | +85 | °C | ||
Stability | Δf/f | UA | Ta = -40°C to +85°C | ±3.4*1 | ×10-6 | ||
UB | Ta = -40°C to +85°C | ±5.0*2 | |||||
UC | Ta = -30°C to +70°C | ||||||
AA | Ta = +25°C | 5 ± 5.0*3 | |||||
Current consumption (1) | IDD1 | Backup Mode | VDD = 5V | - | 0.75 | 3.4 | µA |
Current consumption (2) | IDD2 | VDD = 3V | - | 0.75 | 2.1 | ||
*1) Equivalent to ±9 seconds of month deviation.
*2) *3) Equivalent to ±13 seconds of month deviation. (excluding offset)

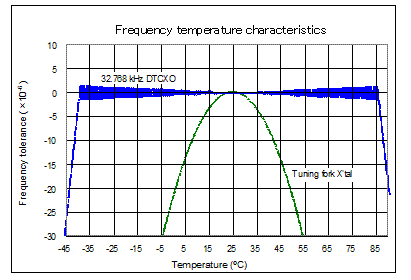

32.768kHz-DTCXO Frequency temperature characteristics (Example)
型号 | 料号 | 封装 | MOQ |
RA8803SA UA | X1B000262A00100 | SOP-14 | 1000PCS/REEL |
RA8803SA UB | X1B000262A00200 | SOP-14 | 1000PCS/REEL |
RA8803SA UC | X1B000262A00300 | SOP-14 | 1000PCS/REEL |
RA8803SA AA | X1B000262A00600 | SOP-14 | 1000PCS/REEL |
Product Name RA8803SA UA
RA8803SA UB
RA8803SA UC
RA8803SA AA
（Standard form） ① ② ③
① Model ② Package type (SA : SOP-14pin)
③ Frequency tolerance (Exclude offset)
UA: ±3.4 x 10-6 (Equivalent to ± 9 seconds of monthly deviation) @ -40°C to +85°C
UB: ±5.0 x 10-6 (Equivalent to ± 13 seconds of monthly deviation) @ -40°C to +85°C
UC: ±5.0 x 10-6 (Equivalent to ± 13 seconds of monthly deviation) @ -30°C to +70°C
AA: 5±5.0 x 10-6 (Equivalent to ± 13 seconds of monthly deviation) @ +25°C
Product Number
RA8803SA UA X1B000151000100
RA8803SA UB X1B000151000200
RA8803SA UC X1B000151000300
RA8803SA AA X1B000151000400
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)
④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel)

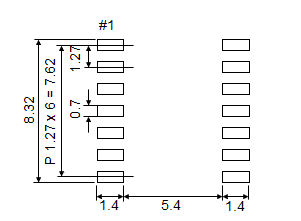

RA8803SA Footprint (Recommended)
RA8803SA
(Unit: mm)
为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
