符合 AEC-Q200
内置调频32.768 kHz 晶体单元和DTCXO
接口类型：I2C-Bus 接口 (400kHz)
接口电压范围：2.5V 至 5.5V、温度补偿电压范围：2.0V 至 5.5V
可选时钟输出（32.768 kHz、1024 Hz、1 Hz）
各种功能包括完整的日历、闹钟、定时器、温度传感器功能
RA8900CE: 爱普生(EPSON) 用于汽车的I2C-Bus实时时钟芯片
用于汽车、内置 32.768 kHz-DTCXO，高稳定性和电源开关
完整型号：
型号 | 料号 | 封装 | MOQ |
RA8900CE UA | X1B000271A00400 | SMD-4 | 2000PCS/REEL |
RA8900CE UB | X1B000271A00500 | SMD-4 | 2000PCS/REEL |
RA8900CE UC | X1B000271A00600 | SMD-4 | 2000PCS/REEL |
• 内置调频32.768 kHz 晶体单元和DTCXO。
• 接口类型：I2C-Bus 接口 (400kHz)
• 接口电压范围：2.5V 至 5.5V
• 温度补偿电压范围：2.0V 至 5.5V
• 计时电压范围：1.6V 至 5.5V
• 可选时钟输出（32.768 kHz、1024 Hz、1 Hz）
• 各种功能全日历、闹钟、定时器、温度。 传感器
• 应用：汽车音响、汽车导航系统、时钟
• 符合 AEC-Q200
• * I2C-BUS 是NXP半导体的商标。
RX8900CE 概述
该模块是一个符合 I2C 总线接口的实时时钟，包括一个 32.768 kHz DTCXO。
除了提供日历（年、月、日、日、时、分、秒）功能和时钟计数器功能外，该模块还提供丰富的其他功能，包括闹钟功能、唤醒定时器功能、时间更新中断功能、和 32.768 kHz 输出功能。通过备用电池切换功能和接口电源输入引脚，RA8900可以支持各种电源电路。
该模块中的器件通过 C-MOS 工艺制造，电流消耗低，可实现长期电池备份。
• 接口类型
I2C 总线接口快速模式 400 kHz
• 高稳定性
UA：± 3.4 x 10-6 / -40ºC 至 +85ºC（相当于每月偏差 ±9 秒）
UB：± 5.0 x 10-6 / -40ºC 至 +85ºC（相当于每月偏差 ±13 秒）
• 自动电源开关功能
监控 VDD 电压并通过自动操作切换到备用电源 备用电源切换电压 1.9 V Min.
• 时钟输出功能
输出频率可选择 32.768 kHz、1024 Hz、1 Hz
• 唤醒定时器功能
可选择 244 µs 至 2.8 天（12 位 x 1 通道）
定时器源时钟可选择 1/60 Hz、1 Hz、64 Hz、4096 Hz
定时器/INT引脚中断输出完成后自动释放
此操作会以选定的周期自动重复，它可以像看门狗定时器一样使用
• 报警功能
每天都有可能的节目
• 温度传感器功能
来自嵌入式温度传感器的可用读数温度数据

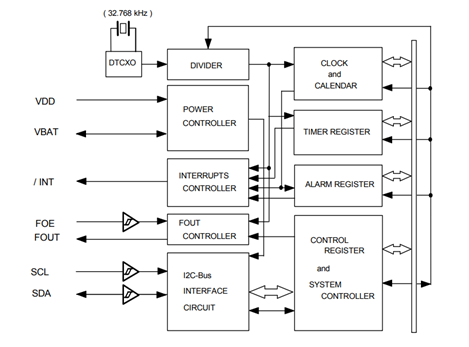

RX8900CE 系统框图

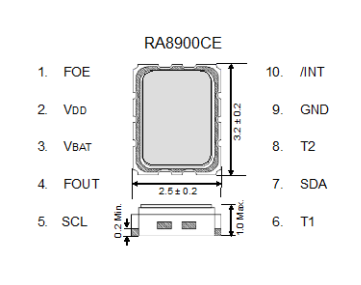

RX8900CE 外形尺寸
(Unit: mm)
模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。
RX8900CE 引脚功能
Signal Name | I / O | Function |
T1(CE) | input | Use by the manufacture for testing. |
SCL | input | Serial clock input pin. |
FOUT | output | The pin outputs the reference clock signal. |
VBAT | - | Battery supply. |
VDD | - | Connected to a positive power supply |
FOE | input | The input pin for the FOUT output control. |
/ INT | output | Interrupt output (N-ch. open drain). |
GND | - | Connected to a ground |
T2(VPP) | - | Use by the manufacture for testing. |
SDA | I/O | Data input and output pin. |
RX8900CE 规格
Refer to application manual for details.
Electrical Characteristics
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit | ||
Operating voltage | VDD | Interface voltage | 2.5 | 3.0 | 5.5 | V | ||
Temp. compensated Voltage | VTEM | Temp. compensated voltage | 2.0 | 3.0 | 5.5 | V | ||
Clock supply voltage | VCLK | Internal clock | 1.6 | 3.0 | 5.5 | V | ||
Operating temperature | TOPR | No condensation | -40 | +25 | +85 *3 | °C | ||
Stability | Δ f/f | UA | Ta=-40°C to +85°C | ±3.4 *1 | x10-6 | |||
UB | Ta=-40°C to +85°C | ±5.0 *2 | ||||||
UC | Ta=-30°C to +70°C | |||||||
Current consumption(1) | lDD1 | fSCL=0Hz,/INT=VDD, | VDD=5V | - | 0.72 | 1.5 | µA | |
Current consumption(2) | lDD2 | VDD=3V | - | 0.70 | 1.4 | |||
*1 Equivalent to ±9 seconds of month deviation.
*2 Equivalent to ±13 seconds of month deviation.
*3 Please contact us about +85°C < TOPR

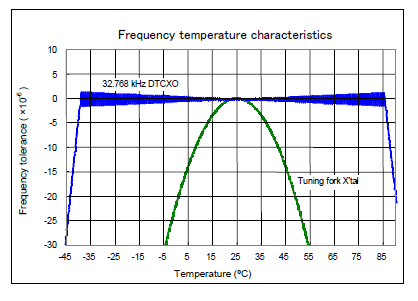

32.768 kHz-DTCXO Frequency temperature characteristics (Example)
型号 | 料号 | 封装 | MOQ |
RA8900CE UA | X1B000271A00400 | SMD-4 | 2000PCS/REEL |
RA8900CE UB | X1B000271A00500 | SMD-4 | 2000PCS/REEL |
RA8900CE UC | X1B000271A00600 | SMD-4 | 2000PCS/REEL |
Product Name RA8900CE UA
RA8900CE UB
RA8900CE UC
（Standard form） ① ② ③
① Model ② Package type (SA : SOP-14pin ; CE:SMD-4 pin)
③ Frequency tolerance (Exclude offset)
UA: ±3.4 x 10-6 (Equivalent to ± 9 seconds of monthly deviation) @ -40°C to +85°C
UB: ±5.0 x 10-6 (Equivalent to ± 13 seconds of monthly deviation) @ -40°C to +85°C
UC: ±5.0 x 10-6 (Equivalent to ± 13 seconds of monthly deviation) @ -30°C to +70°C
Product Number
RA8900CE UA X1B000271A00400
RA8900CE UB X1B000271A00500
RA8900CE UC X1B000271A00600
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)
④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel ; CE: 2000pcs/Reel)
RA8900CE Footprint (Recommended)
RX8900CE
(Unit: mm)
为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
