RX-4035SA / RX-4035LC: 爱普生(EPSON) SPI 总线实时时钟芯片

  • SPI总线实时时钟芯片

  • 内置调频32.768kHz 晶体单元，32.768kHz频率输出功能

  • 接口类型：SPI-Bus 接口 (1MHz)

  • 工作电压范围：2.4V 至 5.5V；用于计时的宽电压：1.0V 至 5.5V

  • 低备份电流：350nA(SA) 400nA(LC)/ 3V(Typ.)

  • 事件检测和时间戳：一次性完整时间戳和中断


规格参数

RX-4035SA / RX-4035LC: 爱普生(EPSON) SPI 总线实时时钟芯片



具有内置时间戳和电源开关的高稳定性频率实时时钟芯片



完整型号：

型号

料号

封装

MOQ

RX-4035SA B

X1B000192000100

SOP-14

1000PCS/REEL

RX-4035SA AC

X1B000192000200

SOP-14

1000PCS/REEL

RX-4035SA AA

X1B000192000300

SOP-14

1000PCS/REEL

RX-4035LC B

X1B000202000100

VSOJ-12

2000PCS/REEL

RX-4035LC AC

X1B000202000200

VSOJ-12

2000PCS/REEL

RX-4035LC AA

X1B000202000300

VSOJ-12

2000PCS/REEL



RX-4035SA / RX-4035LC 特征



• 内置32.768 kHz 晶体单元

       为高精度调整频率。 (±5x10-6/Ta=+25°C)

• 接口类型

       SPI总线接口(1MHz)

• 工作电压范围

       2.4V 至 5.5V

• 宽电压计时

       1.0V 至 5.5V

• 低备用电流

       350nA(SA) 400nA(LC)/ 3V(典型值)

• 事件检测和时间戳

       一次性完整时间戳和中断。

• 双事件检测端口

       每个端子都有一个去抖动电路。

• 自动电源切换功能

       当 VDD 低于 2.4V 时，内部源切换到 VBAT。



RX-4035SA / RX-4035LC 概述



RX-4035 是一个 SPI 总线接口实时时钟模块，其中包括一个 32.768kHz 石英振荡器，该振荡器已在 +25°C 时调整为高精度 5 ppm

   该模块提供时间戳功能和低电流电流消耗的电池自动切换电路。并提供六种中断、双重报警功能、振荡停止检测、电源电压监测。由于内部振荡电路采用稳压驱动，32.768kHz精度稳定，不受电压波动影响。

  RX-4035 最适用于所有电气设备中的功耗降低、CPU 资源扩展、零件消除、系统篡改性能的提高。



• 事件检测和时间戳功能

    • 双事件检测终端

    • 可选去抖动周期35ms 或2s

    • 可用的事件检测中断输出

• 电源开关功能

    • 内置反向电流防止开关无需外部二极管VBAT 侧将原电池连接到

    • 当 VDD 小于 2.4V 时，内部源切换到 VBAT

    • 注意：当VBAT 供电时，SCL 和SDA 被禁用

• 闹钟、周期性中断、32.768kHz 时钟输出

    • 提供每月警报和每周警报

    • 中断周期可从2Hz 到每月选择

    • CLKOUT 输出由 VDD 供电的 32.768kHz 时钟

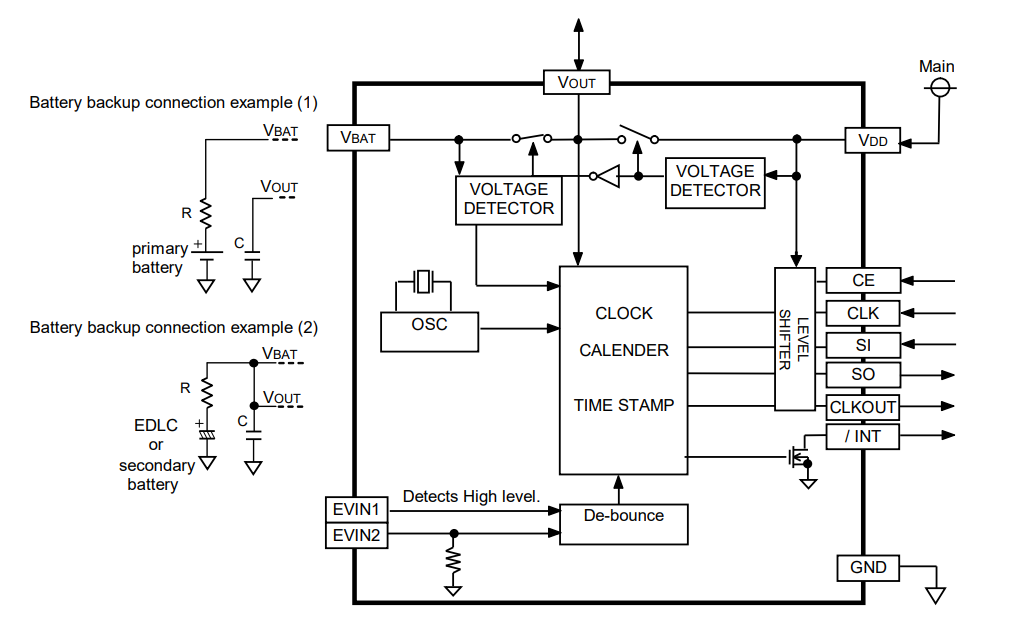

RX-4035SA / RX-4035LC 系统框图



RX-4035SA LC Block diagram.png

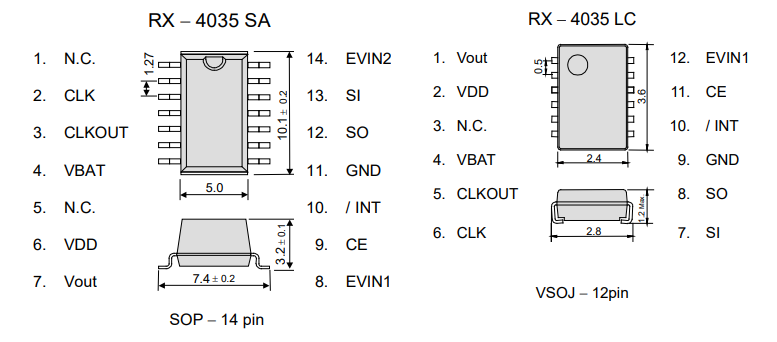

RX-4035SA / RX-4035LC 外形尺寸



RX-4035SA LC External dimensions.png



(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。



产品贴装后禁止使用胶水

LC 封装产品不能使用胶水和树脂涂层。在需要这样的处理的时候，请检查CE包装品。



RX-4035SA / RX-4035LC 引脚功能



Signal Name

Input / Output

Functions

VBAT

-

Power supply for backup.

Vout

Output

Switched power out.(maximum output current 20mA)

CE

Input

SPI chip enable.

CLK

Input

SPI serial clock.

SO

Input

SPI data out.

SI

Input

SPI data in.

GND

-

Ground

EVIN1

Input

Event detection input 1

EVIN2

Input

Event detection input 2

/ INT

Output

Interrupt out.

CLKOUT

Output

32.768kHz output. (CMOS. Can not inhibit.)

N.C.

-

Do not connect.

VDD

-

Main power supply.





RX-4035SA / RX-4035LC 规格



Recommend Operating Conditions

Item

Symbol

Conditions

Min.

Typ.

Max.

Unit

Operating voltage

VACCESS

VDD

2.4

3.0

5.5

V

Time keeping voltage

VCLK

VBAT

1.0

3.0

5.5

V

Operating temperature

TOPR

-

-40

+25

+85

°C

Storage temperature

TSTG

-

-55

-

+125

°C



Frequency characteristics

Item

Symbol

Conditions

Rating

Unit

Frequency tolerance

Δ f/f

Ta=+25°C
  VBAT=3.0V

B: 5±23 *1
  AA: 5±5 *2
  AC: 0±5 *2

×10-6

Oscillation start-up time

tSTA

Ta=+25°C
  VDD=3.0V

1 Max.

s

Frequency/voltage characteristics

f/V

Ta = +25°C
  VDD=2.4V to 5.5V

±1 Max.

×10-6

*1 Equivalent to ±1 minute of monthly deviation (excluding offset.)
*2 Equivalent to ±13 seconds of monthly deviation (excluding offset.)



Current consumption characteristics          Ta=-40°C to +85°C

Item

Symbol

Conditions

Min.

Typ.

Max.

Unit

Current Consumption

lBAT

RX-4035SA
  VBAT=3.0V  VDD=0.0V  CE=0V CLKOUT=open

-

350

1200

nA

RX-4035LC
  VBAT=3.0V  VDD=0.0V  CE=0V CLKOUT=open

400

IDD

VBAT=3.0V CE=0V CLKOUT=open

-

1.40

2.50

µA


Power supply detection voltage              Ta=-40°C to +85°C

Item

Symbol

Condition

Min.

Typ.

Max.

Unit

VBAT detect voltage

VLOW

-

1.10

1.25

1.40

V

Power switching voltage
  (VDD to VBAT)

VD2B

+25°C

2.328

2.40

2.472

V





RX-4035SA / RX-4035LC 包装信息



型号

料号

封装

MOQ

RX-4035SA B

X1B000192000100

SOP-14

1000PCS/REEL

RX-4035SA AC

X1B000192000200

SOP-14

1000PCS/REEL

RX-4035SA AA

X1B000192000300

SOP-14

1000PCS/REEL

RX-4035LC B

X1B000202000100

VSOJ-12

2000PCS/REEL

RX-4035LC AC

X1B000202000200

VSOJ-12

2000PCS/REEL

RX-4035LC AA

X1B000202000300

VSOJ-12

2000PCS/REEL





  Product Name        RX-4035SA AA

                                 RX-4035SA AC

                                 RX-4035LC AA

                                 RX-4035LC AC

（Standard form）         ①     ②  ③

① Model     ② Package type (SA : SOP-14pin ; LC:VSOJ-12 pin)

③ Frequency tolerance (Exclude offset)

       B: 5±23 x 10-6 (相当于每月偏差 ± 60 秒) @ +25°C

      AA: 5±5.0 x 10-6 (相当于每月偏差 ± 13 秒) @ +25°C

      AC: 0±5.0 x 10-6 (相当于每月偏差 ± 13 秒) @ +25°C



Product Number

         RX-4035SA B      X1B000192000100

         RX-4035SA AC   X1B000192000200

         RX-4035SA AA   X1B000192000300

         RX-4035LC B      X1B000202000100

         RX-4035LC AC   X1B000202000200

         RX-4035LC AA    X1B000202000300

                                         ①   ②   ③  ④ ⑤

① Crystal devices     ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel ; LC: 2000pcs/Reel)

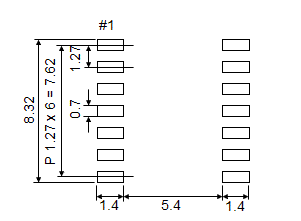

RX-4035SA / RX-4035LC Footprint (Recommended)



1. RX-4035SA

RX-4035SA footprint.png



2. RX-4035LC

RX-4035LC footprint.png



(Unit: mm)

为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
