RX-4803SA / RX-4803LC: 爱普生(EPSON) 内置32.768kHz-DTCXO，高稳定性串行接口实时时钟芯片

内置调频32.768kHz晶体单元和DTCXO
1/100s 分辨率时间寄存器
接口类型：高稳定性串行接口实时时钟芯片；接口电压范围：1.6V 至 5.5V
温度补偿电压范围：2.2V 至 5.5V；时钟电源电压范围：1.6V 至 5.5V
可选时钟输出（32.768kHz、1024Hz、1Hz）
各种功能包括完整的日历、闹钟、定时器、EVIN 输入

规格参数

RX-4803SA / RX-4803LC: 爱普生(EPSON) 内置32.768kHz-DTCXO，高稳定性串行接口实时时钟芯片

完整型号：

型号	料号	封装	MOQ
RX-4803SA UB	X1B000131000100	SOP-14	1000PCS/REEL
RX-4803SA UA	X1B000131000200	SOP-14	1000PCS/REEL
RX-4803SA UC	X1B000131000300	SOP-14	1000PCS/REEL
RX-4803SA AA	X1B000131000400	SOP-14	1000PCS/REEL
RX-4803LC UA	X1B000122000100	VSOJ-12	2000PCS/REEL
RX-4803LC UB	X1B000122000200	VSOJ-12	2000PCS/REEL
RX-4803LC UC	X1B000122000300	VSOJ-12	2000PCS/REEL
RX-4803LC AA	X1B000122000400	VSOJ-12	2000PCS/REEL

RX-4803SA / RX-4803LC 特征

• 内置调频32.768kHz 晶体单元和DTCXO。

• 1/100s 分辨率时间寄存器

• 接口类型：4线串行接口

• 接口电压范围：1.6V 至 5.5V

• 温度补偿电压范围：2.2V 至 5.5V

• 时钟电源电压范围：1.6V 至 5.5V

• 可选时钟输出（32.768kHz、1024Hz、1Hz）

• 各种功能包括完整的日历、闹钟、定时器、EVIN 输入。

• Epson 为开发准备了 Linux 驱动程序

注册商标 Linux® 根据 LMI（Linux Mark Institute）的分许可使用

• *I2C-BUS 是 NXP Semiconductors 的商标。

RX-4803SA / RX-4803LC 概述

该模块是一个串行接口实时时钟，包括一个 32.768 kHz DTCXO。

除了提供日历（年、月、日、日、时、分、秒）功能和时钟计数器功能，该模块提供了丰富的其他功能，包括报警功能，固定周期定时器功能、时间更新中断功能和 32.768 kHz 输出功能。

该模块中的器件是通过 C-MOS 工艺制造的，具有低电流消耗，这使得长期备用电池。

所有这些功能都在 SOP-14 引脚和 VSOJ-20 引脚封装中实现。

• 高稳定性

• UA ± 3.4 × 10^-6/ -40°C 至 +85°C

（相当于月偏差±9秒）

• UB ± 5.0 × 10^-6/ -40°C 至 +85°C

（相当于月偏差±13秒）

• UC ± 5.0 × 10^-6/ -30°C 至 +70°C

（相当于月偏差±13秒）

• AA (+5 ± 5.0) × 10^-6/ +25°C

• 高分辨率：1/100s 时间寄存器，带捕捉缓冲器

• 32.768kHz频率输出功能

• FOUT 引脚输出（C-MOS 输出），CL=30pF

• 输出可选：32.768kHz、1024Hz、1Hz

• 各种中断

• 定时器功能可在 1/ 4096 秒和 4095 分钟之间设置。

• 闹钟功能可以设置为星期几、星期几、小时或分钟。

• EVIN 输入。

• 1PPS信号输入的时间同步功能

• 寄存器兼容性：上位兼容RX-8801。

• *可以通过终端连接作为32.768kHz-DTCXO使用。

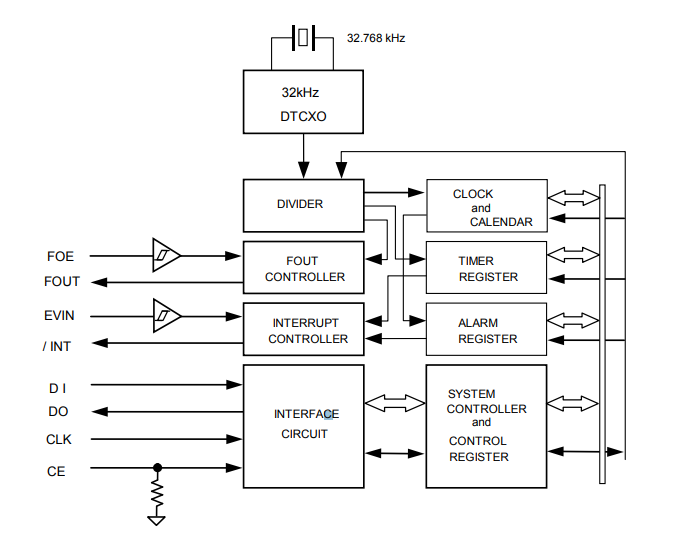

RX-4803SA / RX-4803LC 系统框图

RX-4803SA LC Block diagram.png

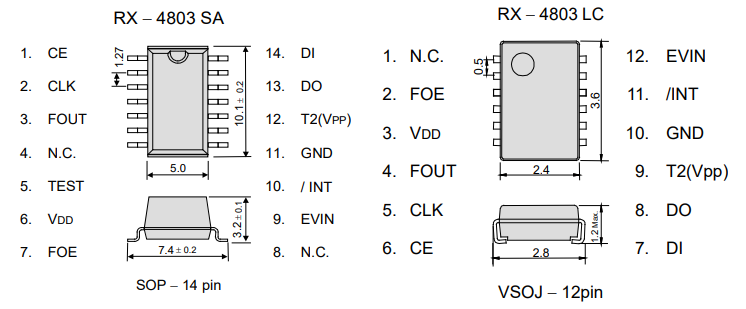

RX-4803SA / RX-4803LC 外形尺寸

RX-4803SA LC External dimensions.png

(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。

产品贴装后禁止使用胶水

LC 封装产品不能使用胶水和树脂涂层。在需要这样的处理的时候，请检查CE包装品。

RX-4803SA / RX-4803LC 引脚功能

Signal Name	Input / Output	Function
CE	Input	The chip enable input pin.
CLK	Input	The shift clock input pin for serial data transfer.
FOUT	Output	The pin outputs the reference clock signal. ( CMOS output )
TEST	Input	Use by the manufacture for testing. ( Do not connect externally. )
VDD	-	Connected to a positive power supply
FOE	Input	The input pin for the FOUT output control.
EVIN	Input	External event input. ( Do not make this pin OPEN.)
/ INT	Output	Interrupt output (N-ch. open drain).
GND	-	Connected to a ground
T2(VPP)	-	Use by the manufacture for testing. ( Do not connect externally.)
DO	Output	The data output pin for serial data transfer.
DI	Input	The data input pin for serial data transfer.

RX-4803SA / RX-4803LC 规格

Electrical Characteristics

Item	Symbol	Condition		Min.	Typ.	Max.	Unit
Operating voltage	V_DD	Interface voltage		1.6	3.0	5.5	V
Temp. compensated Voltage	V_TEM	Temp. compensated voltage		2.2	3.0	5.5	V
Clock supply voltage	V_CLK	-		1.6	3.0	5.5	V
Operating temperature	T_OPR			-40	+25	+85	°C
Stability	Δf/f	UA	Ta = -40°C to +85°C	±3.4^*1			×10^-6
		UB	Ta = -40°C to +85°C	±5.0^*2
		UC	Ta = -30°C to +70°C	±5.0^*2
		AA	Ta = +25°C	5 ± 5.0^*3
Current consumption (1)	IDD1	Backup Mode FOE = GND, /INT = V_DD FOUT output : OFF	V_DD= 5V	-	0.75	3.4	µA
Current consumption (2)	IDD2	Backup Mode FOE = GND, /INT = V_DD FOUT output : OFF	V_DD = 3V	-	0.75	2.1	µA

*1) Equivalent to ±9 seconds of month deviation.
*2) *3) Equivalent to ±13 seconds of month deviation. (excluding offset)

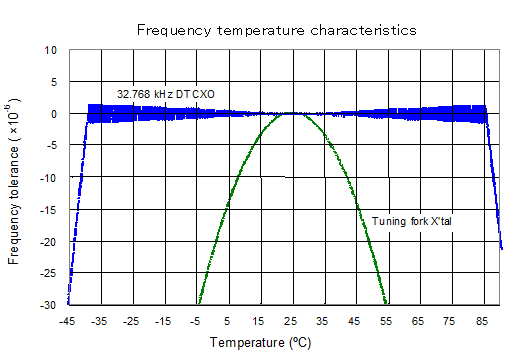

32.768kHz-DTCXO Frequency temperature characteristics (Example)

RX-4803SA LV Frequency temperature characteristics.gif

RX-4803SA / RX-4803LC 包装信息

型号	料号	封装	MOQ
RX-4803SA UB	X1B000131000100	SOP-14	1000PCS/REEL
RX-4803SA UA	X1B000131000200	SOP-14	1000PCS/REEL
RX-4803SA UC	X1B000131000300	SOP-14	1000PCS/REEL
RX-4803SA AA	X1B000131000400	SOP-14	1000PCS/REEL
RX-4803LC UA	X1B000122000100	VSOJ-12	2000PCS/REEL
RX-4803LC UB	X1B000122000200	VSOJ-12	2000PCS/REEL
RX-4803LC UC	X1B000122000300	VSOJ-12	2000PCS/REEL
RX-4803LC AA	X1B000122000400	VSOJ-12	2000PCS/REEL

Product Name RX-4803SA UB

RX-4803SA UA

RX-4803SA UC

RX-4803SA AA

RX-4803LC UA

RX-4803LC UB

RX-4803LC UC

RX-4803LC AA

（Standard form） ① ② ③

① Model ② Package type (SA : SOP-14pin ; LC:VSOJ-12 pin)

③ Frequency tolerance (Exclude offset)

UA: ±3.4 x 10^-6 (Equivalent to ± 9 seconds of monthly deviation) @ -40°C to +85°C

UB: ±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ -40°C to +85°C

UC: ±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ -30°C to +70°C

AA: 5±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ +25°C

Product Number

RX-4803SA UB X1B000131000100

RX-4803SA UA X1B000131000200

RX-4803SA UC X1B000131000300

RX-4803SA AA X1B000131000400

RX-4803LC UA X1B000122000100

RX-4803LC UB X1B000122000200

RX-4803LC UC X1B000122000300

RX-4803LC AA X1B000122000400

① ② ③ ④ ⑤

① Crystal devices ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel ; LC: 2000pcs/Reel)

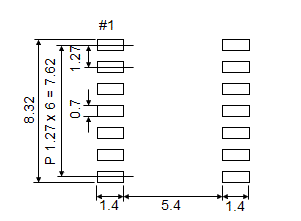

RX-4803SA / RX-4803LC Footprint (Recommended)

1. RX-4803SA

RX-4803SA footprint.png

2. RX-4803LC

RX-4803LC footprint.png

(Unit: mm)

为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
