RX-8035SA / RX-8035LC: 爱普生(EPSON) I2C 总线实时时钟芯片

I²C 总线实时时钟芯片
内置调频32.768kHz 晶体单元，32.768kHz频率输出功能
接口类型：I2C-Bus 接口 (400 kHz)
工作电压范围：1.7V 至 5.5V；用于计时的宽电压：1.3V 至 5.5V
低备份电流：0.35μA / 3V(Typ.)
各种功能包括完整的日历、闹钟、定时器

规格参数

RX-8035SA / RX-8035LC: 爱普生(EPSON) I²C 总线实时时钟芯片

完整型号：

型号	料号	封装	MOQ
RX-8035SA B	X1B000172000100	SOP-14	1000PCS/REEL
RX-8035SA AC	X1B000172000200	SOP-14	1000PCS/REEL
RX-8035SA AA	X1B000172000300	SOP-14	1000PCS/REEL
RX-8035LC B	X1B000182000100	VSOJ-12	2000PCS/REEL
RX-8035LC AC	X1B000182000200	VSOJ-12	2000PCS/REEL
RX-8035LC AA	X1B000182000300	VSOJ-12	2000PCS/REEL

RX-8035SA / RX-8035LC 特征

• 内置调频32.768kHz 晶体单元。

• 接口类型：I²C-Bus 接口 (400 kHz)

• 工作电压范围：1.7V 至 5.5V

• 用于计时的宽电压：1.3V 至 5.5V

• 低备份电流：0.35µA / 3V(Typ.)

• 32.768kHz频率输出功能：C-MOS输出带控制引脚

• 各种功能包括完整的日历、闹钟、定时器

• * I²C-Bus 是 NXP Semiconductors 的商标

RX-8035SA / RX-8035LC 概述

• 内置 EEPROM 和 ID-ROM

• 内置10Byte (80bit) EEPROM

• 内置6Byte (48bit) ID-ROM

• 可编程 I/O 端口

• 4 个可编程 I/O 端口

• 接口类型

• I2C-Bus 高速总线规范。 (400kHz)

• 32.768kHz频率输出功能

• FOUT 引脚输出（C-MOS 输出），CL=30pF

• FOE 引脚使能输出开/关控制。

• 输出频率可选择。< 32.768kHz, 1024 赫兹, 1 赫兹 >

• 各种中断功能

• 报警中断功能

• 定时器中断功能

• 更新中断功能

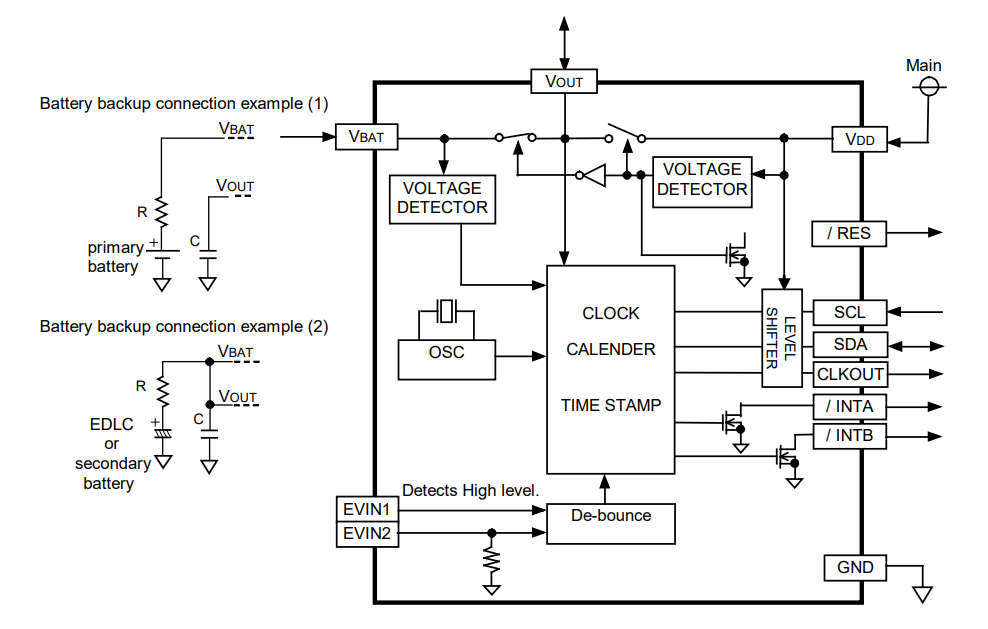

RX-8035SA / RX-8035LC 系统框图

RX-8035SA Block diagram.png

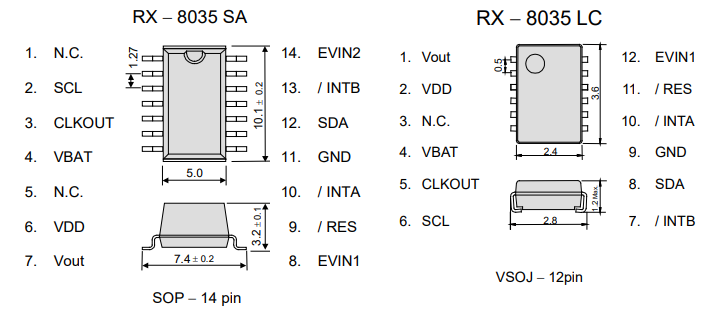

RX-8035SA / RX-8035LC 外形尺寸

RX-8035SA External dimensions.png

(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。

产品贴装后禁止使用胶水

LC 封装产品不能使用胶水和树脂涂层。在需要这样的处理的时候，请检查CE包装品。

RX-8035SA / RX-8035LC 引脚功能

Signal Name	Input / Output	Functions
SCL	Input	I2C serial clock.
SDA	In/Out	I2C data in/out.
VDD	-	Main power supply.
VBAT	-	Power supply for backup.
Vout	Output	Switched power out.(maximum output current 20mA)
/ RES	Output	VDD voltage state.
GND	-	Ground
EVIN1	Input	Event detection input 1
EVIN2	Input	Event detection input 2
/ INTA	Output	Interrupt out A.
/ INTB	Output	Interrupt out B.
CLKOUT	Output	32.768kHz output. (CMOS. Can not inhibit.)
N.C.	-	Do not connect.

RX-8035SA / RX-8035LC 规格

Recommend Operating Conditions

Item	Symbol	Conditions	Min.	Typ.	Max.	Unit
Operating voltage	V_ACCESS	VDD	2.4	3.0	5.5	V
Time keeping voltage	V_CLK	VBAT	1.0	3.0	5.5	V
Operating temperature	T_OPR	-	-40	+25	+85	°C
Storage temperature	T_STG	-	-55	-	+125	°C

Frequency characteristics

Item	Symbol	Conditions	Rating	Unit
Frequency tolerance	Δ f/f	Ta=+25°C V_BAT=3.0V	B: 5±23 ^1 AA: 5±5 ^2 AC: 0±5 ^*2	×10^-6
Oscillation start-up time	t_STA	Ta=+25°C V_DD=3.0V	1 Max.	s
Frequency/voltage characteristics	f/V	Ta = +25°C V_DD=2.4V to 5.5V	±1 Max.	×10^-6

*1 Equivalent to ±1 minute of monthly deviation (excluding offset.)
*2 Equivalent to ±13 seconds of monthly deviation (excluding offset.)

Current consumption characteristics Ta=-40°C to +85°C

Item	Symbol	Conditions	Min.	Typ.	Max.	Unit
Current Consumption	l_BAT	RX-8035SA VBAT=3.0V, VDD=0.0V SCL=SDA=GND	-	350	1200	nA
	l_BAT	RX-8035LC VBAT=3.0V, VDD=0.0V SCL=SDA=GND	-	400	1200	nA
	I_DD	VDD=3.0V SCL=SDA=GND CLKOUT=open	-	1.40	2.50	µA

Power supply detection voltage Ta=-40°C to +85°C

Item	Symbol	Condition	Min.	Typ.	Max.	Unit
VBAT detect voltage	VLOW	-	1.10	1.25	1.40	V
Power switching voltage (VDD to VBAT)	V_D2B	+25°C	2.328	2.40	2.472	V

RX-8035SA / RX-8035LC 包装信息

型号	料号	封装	MOQ
RX-8035SA B	X1B000172000100	SOP-14	1000PCS/REEL
RX-8035SA AC	X1B000172000200	SOP-14	1000PCS/REEL
RX-8035SA AA	X1B000172000300	SOP-14	1000PCS/REEL
RX-8035LC B	X1B000182000100	VSOJ-12	2000PCS/REEL
RX-8035LC AC	X1B000182000200	VSOJ-12	2000PCS/REEL
RX-8035LC AA	X1B000182000300	VSOJ-12	2000PCS/REEL

Product Name RX-8035SA AA

RX-8035SA AC

RX-8035LC AA

RX-8035LC AC

（Standard form） ① ② ③

① Model ② Package type (SA : SOP-14pin ; LC:VSOJ-12 pin)

③ Frequency tolerance (Exclude offset)

Blank or B: 5±23 x 10^-6 (Equivalent to ± 60 seconds of monthly deviation) @ +25°C

AA: 5±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ +25°C

AC: 0±5.0 x 10^-6 (Equivalent to ± 13 seconds of monthly deviation) @ +25°C

Product Number

RX-8035SA B X1B000172000100

RX-8035SA AC X1B000172000200

RX-8035SA AA X1B000172000300

RX-8035LC B X1B000182000100

RX-8035LC AC X1B000182000200

RX-8035LC AA X1B000182000300

① ② ③ ④ ⑤

① Crystal devices ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packaging (SA: 1000pcs/Reel ; LC: 2000pcs/Reel)

RX-8035SA / RX-8035LC Footprint (Recommended)

1. RX-8035SA

RX-8035SA Footprint.gif

2. RX-8035LC

RX-8035LC Footprint.gif

(Unit: mm)

为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
