内置EEPROM和独特的ID-ROM I2C-Bus接口实时时钟芯片
内置调频32.768kHz 晶体单元
工作电压范围：1.7V 至 5.5V；用于计时的宽电压：1.3V 至 5.5V
低备份电流：0.35μA / 3V(Typ.)
32.768kHz频率输出功能：C-MOS输出带控制引脚
各种功能包括完整的日历、闹钟、定时器
RX-8731LC: 爱普生(EPSON) 内置EEPROM和独特的ID-ROM I2C-Bus接口实时时钟芯片
完整型号：
型号 | 料号 | 封装 | MOQ |
RX-8731LC | Q418731C2000100 | VSOJ-12 | 2000PCS/REEL |
• 内置调频32.768kHz 晶体单元。
• 接口类型：I2C-Bus 接口 (400 kHz)
• 工作电压范围：1.7V 至 5.5V
• 用于计时的宽电压：1.3V 至 5.5V
• 低后备电流：0.35µA / 3V(Typ.)
• 32.768kHz频率输出功能：C-MOS输出带控制引脚
• 各种功能包括完整的日历、闹钟、定时器
• * I2C-Bus 是 NXP Semiconductors 的商标
RX-8731LC 概述
• 内置 EEPROM 和 ID-ROM
• 内置10Byte (80bit) EEPROM
• 内置6Byte (48bit) ID-ROM
• 可编程 I/O 端口
• 4 个可编程 I/O 端口
• 接口类型
• I2C-Bus 高速总线规范。 (400kHz)
• 32.768kHz频率输出功能
• FOUT 引脚输出（C-MOS 输出），CL=30pF
• FOE 引脚使能输出开/关控制。
• 输出频率可选择。< 32.768kHz, 1024 赫兹, 1 赫兹 >
• 各种中断功能
• 报警中断功能
• 定时器中断功能
• 更新中断功能

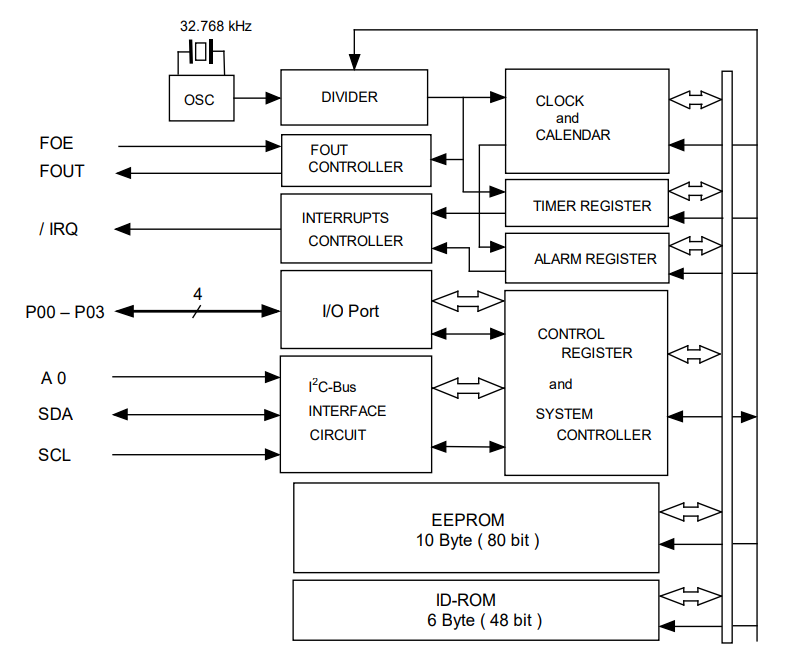

RX-8731LC 系统框图

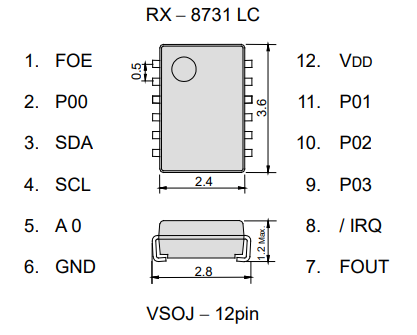

RX-8731LC 外形尺寸
(Unit: mm)
停止使用胶水
将 LC 封装焊接到电路板上后，不得使用任何胶水。
该产品的包装背面有玻璃。
当胶水侵入电路板侧和玻璃侧之间时，玻璃会因胶水的热膨胀而破裂。
在这种情况下，晶体振荡停止。 考虑取消胶水或胶水不接触 LC 封装
RX-8731LC 引脚功能
Signal Name | Input / Output | Function |
SCL | Input | Serial Clock input pin. |
SDA | Bi-directional | Data input and output pin. |
A 0 | Input | Device address A0 input pin. |
FOUT | Output | FOUT pin is 32.768kHz clock output pin (C-MOS) that output control is possible. |
FOE | Input | |
/ IRQ | Output | Interrupt output pin. (N-ch open drain) |
P00 | Bi-directional | Programmable I/O ports. |
VDD | - | Connected to a positive power supply. |
GND | - | Connected to a ground. |
RX-8731LC 规格
Recommend Operating Conditions
Item | Symbol | Condition | Min. | Typ. | Max. | Unit |
Power voltage | VDD | - | 1.7 | 3.0 | 5.5 | V |
Cloak voltage | VCLK | - | 1.3 | 3.0 | 5.5 | V |
Operating temperature | TOPR | - | -40 | +25 | +85 | °C |
Frequency characteristics
Item | Symbol | Condition | Rating | Unit |
Frequency tolerance | Δ f/f | Ta=+25°C | 5±23 * | ×10-6 |
Oscillation start-up time | tSTA | Ta=+25°C | 1Max. | s |
Ta=-40°C to +85°C | 3Max. | s |
* Please ask for tighter tolerance. (Equivalent to ±1 minute of monthly deviation)
Current consumption characteristics
Item | Symbol | Conditions | Min. | Typ. | Max. | Unit | |
Current | lBK | fSCL=0 Hz / IRQ = OFF | VDD=5V | - | 0.45 | 1.5 | µA |
VDD=3V | - | 0.35 | 1.4 | ||||
l32k | fSCL=0 Hz / IRQ = OFF | VDD=5V | - | 8.0 | 16.0 | µA | |
VDD=3V | - | 5.0 | 10.0 | ||||
型号 | 料号 | 封装 | MOQ |
RX-8731LC | Q418731C2000100 | VSOJ-12 | 2000PCS/REEL |
Product Name RX-8731LC B
（Standard form） ① ② ③
① Model ② Package type (LC:VSOJ-12 pin)
③ Frequency tolerance (Exclude offset)
Blank or B: 5±23 x 10-6 (Equivalent to ± 60 seconds of monthly deviation) @ +25°C
Product Number
RX-8731LC B Q418731C2000100
① ② ③ ④ ⑤
① Crystal devices ② Model
③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)
④ Detail specifications ⑤ Packaging (LC: 2000pcs/Reel)
RX-8731LC Footprint (Recommended)
(Unit: mm)
为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
