RX-4571LC / RX-4571NB / RX-4571SA: 爱普生(EPSON) 串行接口SPI实时时钟芯片RTC

  • 低备份电压串行接口SPI实时时钟芯片RTC

  • 32.768kHz频率输出功能

  • FOUT 引脚输出(C-MOS 输出),CL=30pF

  • 定时器功能,可在1/4096 秒和4095 分钟之间设置的定时器功能

  • 报警功能

  • 闹钟功能可以设置为日、星期、小时或分钟的任意组合


规格参数

RX-4571LC / RX-4571NB / RX-4571SA: 爱普生(EPSON) 串行接口SPI实时时钟芯片RTC



完整型号:

型号

料号

封装

MOQ

RX-4571LC

Q414571C2000100

VSOP-12

2000PCS/REEL

RX-4571NB

Q41457192000100

SON-22

1000PCS/REEL

RX-4571SA

Q41457152000100

SOP-14

1000PCS/REEL



RX-4571LC / RX-4571NB / RX-4571SA 特征

·         内置调频32.768kHz 晶体单元。

·         接口类型

·             3线串行接口

·         工作电压范围

·             1.6V 至 5.5V

·         用于计时的宽电压

·             1.0V 至 5.5V / Ta=+25°C

·         低备用电流

·             0.32µA(典型值)/3V

·         32.768kHz频率输出功能

·             C-MOS 输出 带 OE 引脚

·         实时时钟功能

·         时钟/日历功能、自动闰年校正功能、闹钟和定时器中断功能等。



RX-4571LC / RX-4571NB / RX-4571SA 概述

• 32.768kHz频率输出功能

• FOUT 引脚输出(C-MOS 输出),CL=30pF

定时器功能

可在1/4096 秒和4095 分钟之间设置的定时器功能。

报警功能

闹钟功能可以设置为日、星期、小时或分钟的任意组合。

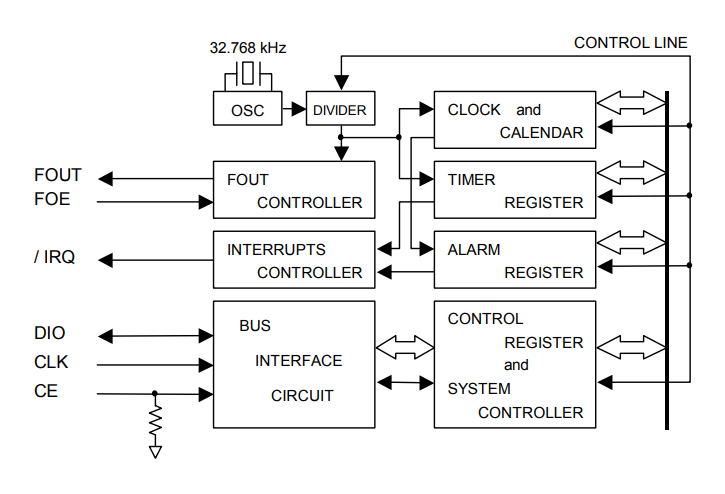

RX-4571LC / RX-4571NB / RX-4571SA 系统框图



RX-4571LC NB SA Block Diagram.png

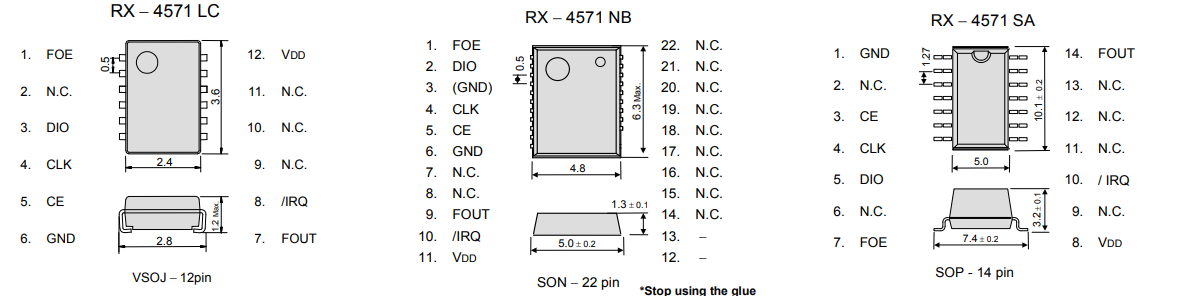

RX-4571LC / RX-4571NB / RX-4571SA 外形尺寸

RX-4571LC NB SA External dimensions.png


(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。

这纯粹是装饰性的,对质量、可靠性或电气规格没有任何影响。



RX-4571LC / RX-4571NB / RX-4571SA 引脚功能



Signal Name

Input / Output

Function

CE

Input

The chip enabled   input pin 0. ( It has a built -in pull-down resistance )

CLK

Input

The shift clock   input pin for serial data transfer.

DIO

Bi-directional

The data input /   output pin for serial data transfer.

FOUT

Output

32.768kHz clock   output pin with the output control function. (C-MOS)
  FOE pin control the condition of FOUT with FSEL1-bit, FSEL0-bit, etc.

FOE

Input

/ IRQ

Output

Interrupt output   (N-ch open drain)

VDD

-

Connected to a   positive power supply.

GND

-

Connected to a   ground.



RX-4571LC / RX-4571NB / RX-4571SA 规格



Recommend Operating Conditions

Item

Symbol

Condition

Min.

Typ.

Max.

Unit

Power voltage

VDD

-

1.6

3.0

5.5

V

Clock voltage

VCLK

Ta=+25°C

1.0

3.0

5.5

V

Ta=-40 to +85°C

1.1

3.0

5.5

V

Operating   temperature

TOPR

-

-40

+25

+85

°C



Frequency characteristics

Item

Symbol

Condition

Rating

Unit

Frequency tolerance

Δ f/f

Ta=+25°C
  VDD=3.0V

5±23 *

×10-6

Oscillation   start-up time

tSTA

Ta=+25°C
  VDD=1.6V

1Max.

s

*请咨询更严格的公差。 (相当于每月偏差 ±1 分钟)



Current consumption characteristics                      *Ta=-40°C to +85°C

Item

Symbol

Conditions

Min.

Typ.

Max.

Unit

Current

consumption

lBK

CE=GND
  /IRQ=OFF
  FOUT;output OFF(Hi-z)

VDD=5V

-

0.40

1.00

µA

VDD=3V

-

0.32

0.95

l32k

CE=GND
  /IRQ=OFF
  FOUT; 32.768kHz output ON
  CL=30pF

VDD=5V

-

8.0

14.0

µA

VDD=3V

-

5.0

8.5



RX-4571LC / RX-4571NB / RX-4571SA 包装信息



型号

料号

封装

MOQ

RX-4571LC

Q414571C2000100

VSOP-12

2000PCS/REEL

RX-4571NB

Q41457192000100

SON-22

1000PCS/REEL

RX-4571SA

Q41457152000100

SOP-14

1000PCS/REEL



  Product Name      RX-4571LC □

                               RX-4571NB □

                               RX-4571SA □

(Standard form)  ①     ②     ③

① Model     ② Package type (SA:SOP-14 pin;NB:SON-22 pin;LC:VSOP-12 pin)

③ Frequency tolerance (Exclude offset)

      Blank or B: 5±23 x 10-6 (Equivalent to ± 1 minute of monthly deviation) @ +25°C



Product Number

         RX-4571LC        Q414571C2000100

         RX-4571NB        Q41457192000100

         RX-4571SA        Q41457152000100

                                    ①   ②    ③    ④ ⑤

① Crystal devices     ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packaging (LC: 1000pcs/Reel ;NB:1000pcs/Reel; SA:1000pcs/Reel)

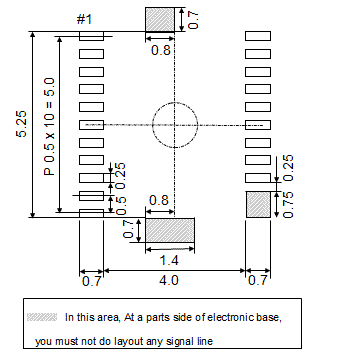

RX-4571LC / RX-4571NB / RX-4571SA Footprint (Recommended)



1、RX-4571LC

RX-4571LC Footprint.gif



2、RX-4571NB

RX-4571NB Footprint.gif



3、RX-4571SA

RX-4571SA Footprint.gif

(Unit: mm)

为保持稳定运行,需提供一个 0.1uF 的旁路电容,在尽可能靠近晶体产品电源端子的位置(Vcc - GND 之间)。
