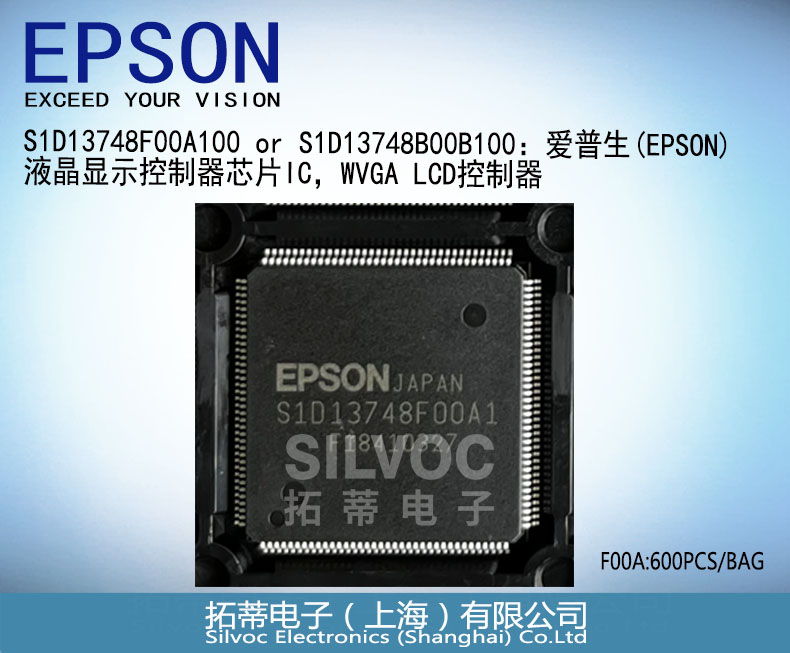

S1D13748F00A100 / S1D13748B00B100：爱普生(EPSON) WVGA LCD 控制器

完整型号：

S1D13748概述

        S1D13748 是一款低成本、低功耗 WVGA LCD 控制器，可为嵌入式提供 TFT 面板支持要求高达 WVGA 分辨率的产品。 S1D13748 支持多达三个显示层，为主处理器提供处理多个图像源的灵活性。 S1D13748 接收高速主机写入的能力，以及对各种 LCD 面板的支持，使 S1D13748 成为众多 LCD 应用的***选择。

        S1D13748 包含像素加倍功能，可使用现有图像数据轻松迁移到更大的面板尺寸。该功能集包括使用双三次缩放器独立调整 PIP 窗口图像数据的大小、每一层的滚动控制以及 LCD 输出操作，例如伽马控制和可选抖动。这允许主机处理器提供图像数据，但减轻主机的图像处理需求。

       S1D13748 包含 1024 KB 的嵌入式 SRAM，用于存储多达三层的图像数据，这些数据被组合以输出面板图像。该功能集提供了一种低成本、低功耗的单芯片解决方案，可满足嵌入式市场需要高达 WVGA 分辨率的需求。

S1D13748特征

•   嵌入式 1024 KB SRAM 显示缓冲区

•   低工作电压

•   16 位间接主机接口

   o  高速主机写入

   o  矩形、旋转和镜像主机写入模式

   o  输入格式：YUV 4:2:2、4:2:0 和 RGB 5:6:5

•   支持 TFT 面板

•   RGB 接口：9/12/16/18/24 位

•   可支持 3 个显示层，带有叠加和 Alpha 混合

   o  主层图像可以放大一倍

   o  PIP1 层可以从 8x 调整到 1/8x

   o  PIP2 层可以从 8x 调整到 1/8x

•   每层独立滚动控制

•   LUT 用于 LCD 输出的伽玛控制

•   LCD 输出的可选抖动

•   内部 PLL 或数字时钟输入

•   软件启动的省电模式

•   PFBGA 121 引脚或 QFP20 144 引脚封装

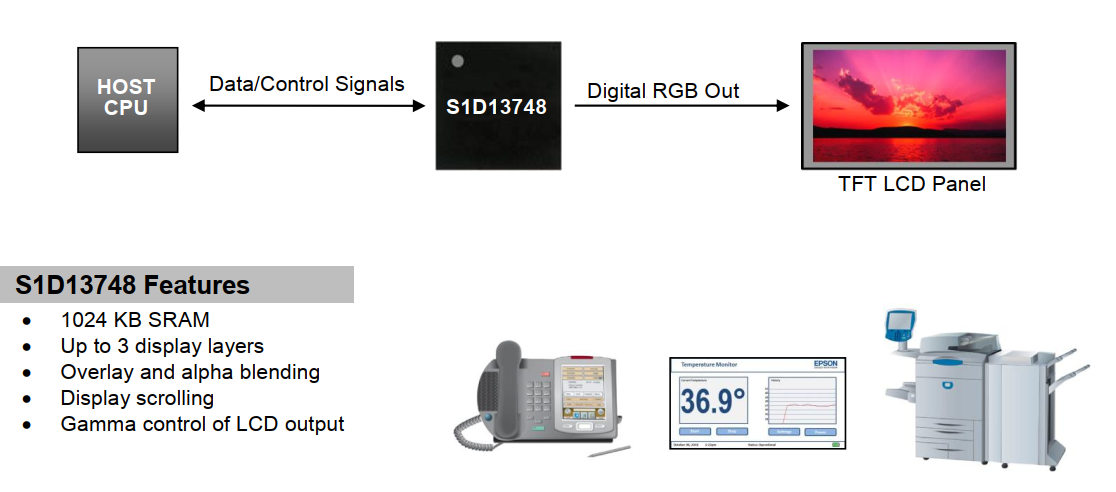

S1D13748系统框图

S1D13748描述

CPU接口

•   16 位间接主机接口

•   支持高速主机写入

•   集成主机接口写入控制器支持：矩形、旋转和镜像写入模式

输入数据格式

•   RGB：5:6:5

•   YUV 4:2:2、4:2:0

显示支持

•   支持TFT面板

•   9/12/16/18/24 位 RGB 接口

显示内存

•   嵌入式 1024 KB SRAM

显示功能

•   可支持 3 层，具有叠加和 Alpha 混合功能

•   主要图层功能：

   o 图像可以存储为 RGB 5:6:5

   o 像素加倍，显示图像尺寸加倍（独立水平/垂直）

•   PIP1 图层功能：

   o 图像可以存储为 RGB 5:6:5 或 YUV 4:2:2

   o 双三次缩放器可以将图像大小从 8x 调整到 1/8x

   o 边缘增强支持

•   PIP2 图层功能：

   o 图像可以存储为 RGB 5:6:5 或 YUV 4:2:2

   o 双三次缩放器可以将图像大小从 8x 调整到 1/8x

   o 全景功能允许可变垂直缩放

   o 边缘增强支持

   o LUT 用于 PIP2 窗口的独立伽玛控制

•   每层独立显示滚动（主、PIP1、PIP2）

•   LUT 用于 LCD 输出的伽玛控制

•   LCD 输出的可选抖动

其他功能

•   内部 PLL 或数字时钟输入 (CLKI)

•   软件启动的省电模式

•   硬件/软件省电模式

•   用于启用/禁用省电模式的输入引脚

•   通用输入/输出引脚

•   COREVDD 1.5 伏

     IOVDD 1.80、2.80 或 3.30 伏

•   提供PFBGA 121 引脚和QFP20 144 引脚封装

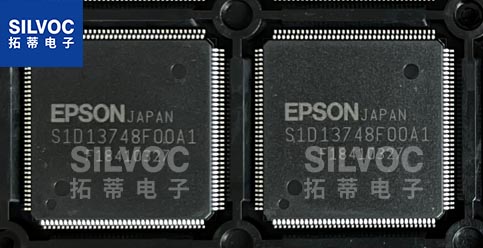

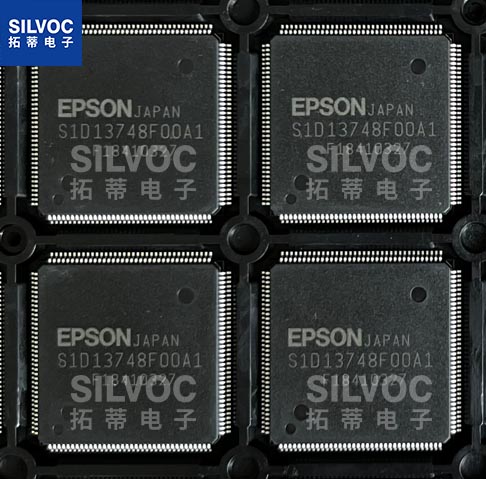

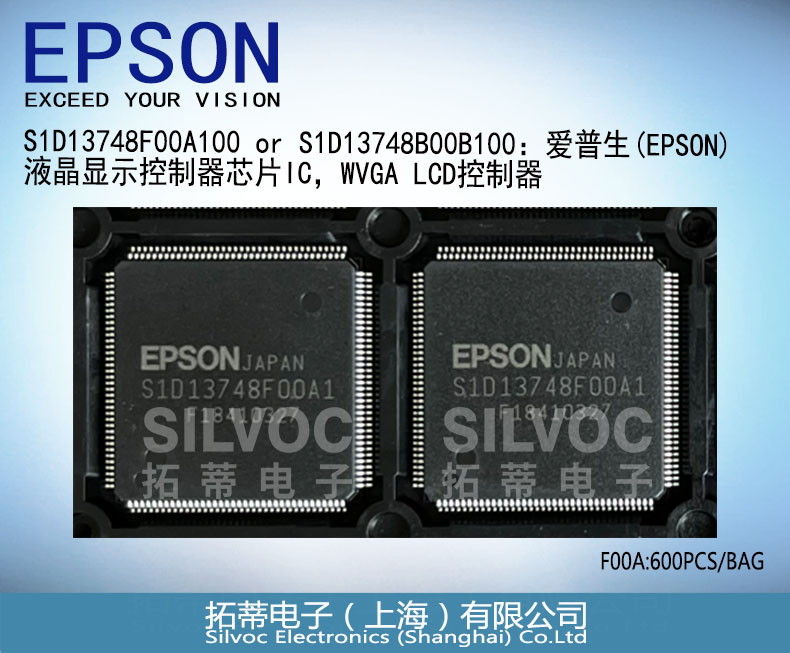

S1D13748封装
