实时时钟IC，RTC内置晶体无需调整即可运行
内置时间计数器（秒、分、小时）和日历计数器（天、星期、月、年）
工作电压范围：2.5 V 至 5.5 V
电源电压检测电压：1.7±0.3V、低电流消耗：1.0 μA/2.0 V（Max.）
闰年自动处理
输出可在 32.768 kHz/1 Hz 之间选择
RTC-4543SA: 爱普生(EPSON) 32.768KHz 输出串行 RTC 模块芯片
RTC-4543SA B Q41454352000200
RTC-4543SA 特征
内置晶体无需调整即可运行
内置时间计数器（秒、分、小时）和日历计数器（天、星期、月、年）
工作电压范围：2.5 V 至 5.5 V
电源电压检测电压：1.7±0.3V
低电流消耗：1.0 µA/2.0 V（Max.）
闰年自动处理
输出可在 32.768 kHz/1 Hz 之间选择
RTC-4543SA 概述
该模块是一个带有串行接口和内置晶振的实时时钟。 该模块还配备了时钟和日历电路、自动闰年补偿功能和电源电压检测功能。
此外，该模块具有 32.768 kHz/1 Hz 可选输出功能，用于独立于 RTC 电路的硬件控制。
该模块采用紧凑型 SOP-14 引脚封装 (RTC-4543SA) 和薄型 SOP 18 引脚封装 (RTC-4543SB)。

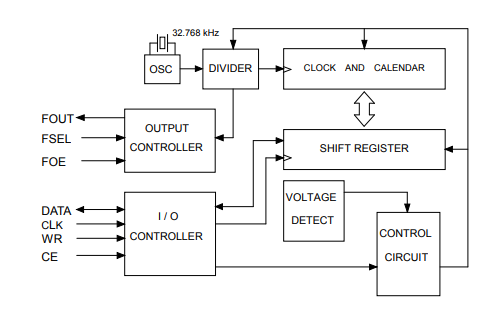

RTC-4543SA 系统框图

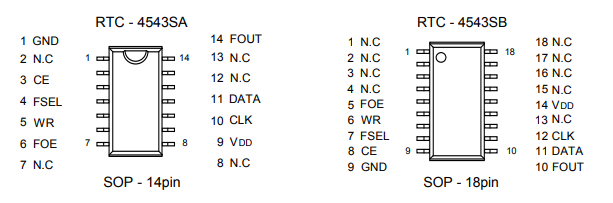

RTC-4543SA 引脚连接
RTC-4543SA 引脚功能
Signal | Pin No. SOP-14pin (SOP-18pin) | I/O | Function |
GND | 1 ( 9 ) | 连接到电源的负极 (-) 侧（接地）。 | |
CE | 3 ( 8 ) | Input | 芯片使能输入引脚。 当高时芯片被启用。 低电平时，DATA 引脚变为高阻抗，CLK DATA 和 WR 引脚无法接受输入。 此外，低电平时，TM 位清零。 |
FSEL | 4 ( 7 ) | Input | 选择从 FOUT 引脚输出的频率。 高：1赫兹 低：32.768 kHz |
WR | 5 ( 6 ) | Input | DATA引脚输入/输出切换引脚。 高：DATA 输入（写入 RTC 时） 低：数据输出（读取 RTC 时） |
FOE | 6 ( 5 ) | Input | 高电平时，FSEL 引脚选择的频率从 FOUT 引脚输出。 低电平时，FOUT 引脚变为高阻抗。 |
VDD | 9 ( 14 ) | 连接到电源的正极 (+) 侧。 | |
CLK | 10 ( 12 ) | Input | 串行时钟输入引脚。 写入时在上升沿获取数据，在读取时在上升沿输出数据。 |
DATA | 11 ( 11 ) | Bi-directional | 用于写入和读取数据的输入/输出引脚。 |
FOUT | 14 ( 10 ) | Output | 输出 FSEL 引脚选择的频率。 1 Hz 输出与内部一秒信号同步。 该输出不受 CE 引脚的影响。 |
N.C. | 2,7,8,12,13 (1,2,3,4,13, 15,16,17,18) | 尽管这些引脚未在内部连接，但它们应始终保持开路，以获得尽可能稳定的振荡。 |
* 始终在 VDD 和 GND 之间尽可能靠近地连接一个至少 0.1 µF 的直通电容。
RTC-4543SA 外形尺寸

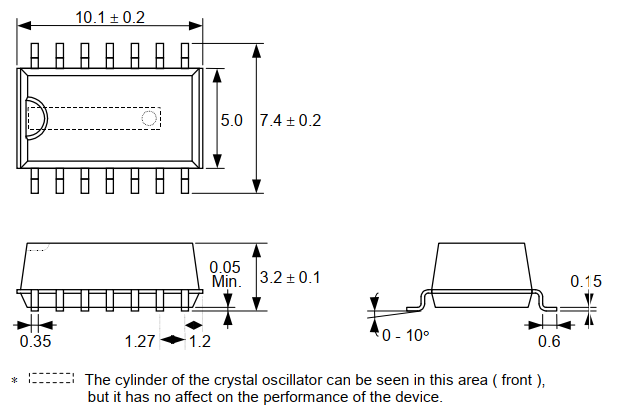

RTC - 4543 SA ( SOP-14pin )

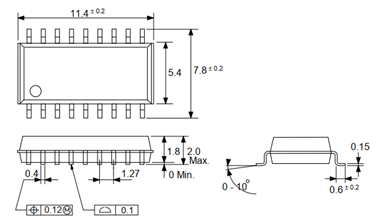

RTC - 4543 SB ( SOP-18pin )

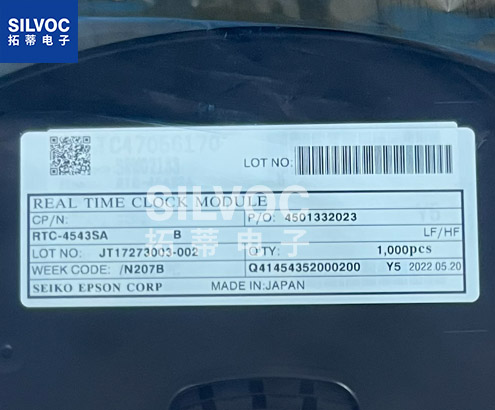

RTC-4543SA 包装信息
型号 | 料号 | 封装 | 标准包装数量 |
RTC-4543SA B | Q41454352000200 | SOP-14 | 1000 PCS/Reel |
RTC-4543SA A | SOP-14 | 1000 PCS/Reel |
