内置32.768 Hz晶体单元，无需调整即可高效运行
输出频率：32.768 kHz；电源电压：1.5 V to 5.5 V
频率容差：+5±23×10-6；外部尺寸：3.2×1.5×0.9 mm
输出波形：CMOS；工作温度：-40°C to +85°C
使用CMOS IC可降低电流消耗，VIO控制摆动幅度。
应用领域：工业、安全、智能仪表、计时时钟和睡眠功能

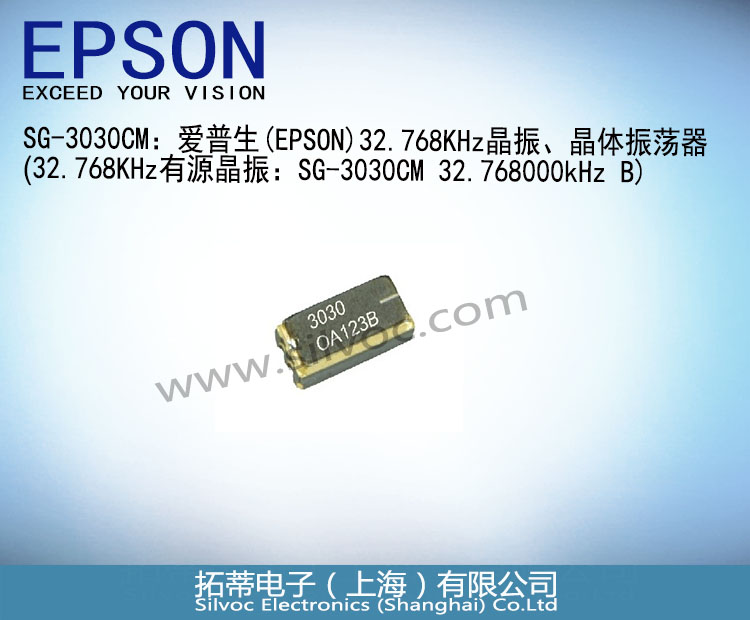

SG-3030CM 32.768000KHz B：爱普生(EPSON) 有源晶振 32.768KHz
常用型号列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
SG-3030CM 32.768000kHz B | X1B000211000100 | 3000 |
SG-3030JC 32.768000kHz B | Q3102JC02000100 | 1000 |
SG-3030JF 32.768000kHz B | Q3102JF02000100 | 1000 |
SG-3030LC 32.768000kHz B | Q3102LC02000100 | 2000 |
SG-3040JC 32.768000kHz B | Q3103JC01000100 | 1000 |
SG-3040LC 32.768000kHz B | Q3103LC02000100 | 2000 |

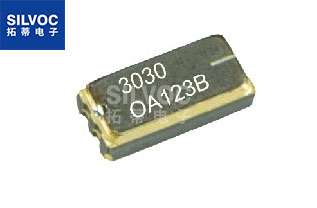

EPSON 晶振SPXO: SG-3030CM
• 内置32.768 kHz DTCXO，内置32.768 Hz晶体单元，无需调整即可高效运行
• 输出频率：32.768 kHz
• 电源电压：1.5 V to 5.5 V
• 频率容差：+5±23×10-6
• 外部尺寸：3.2×1.5×0.9 mm
• 输出波形：CMOS
• 工作温度：-40°C to +85°C
• 使用CMOS IC可降低电流消耗。
• VIO控制摆动幅度。
• 应用领域：工业、安全、智能仪表、计时时钟和睡眠功能
• SG-3030CM 或 SG-3031CM
工业、安全、智能仪表、计时时钟和睡眠功能
• SG-3031CMA
信息娱乐和通信设备、用于计时和睡眠功能的车身（ECU*）时钟
*ECU：电子控制单元
低功耗、温度范围(-40°C to +85°C)的32.768 kHz晶体振荡器，采用3.2 x 1.5 mm、4pins封装。
规格 (特征)
项目 | 符号 | 规格 | 条件 / 备注 | |
SG-3030CM / LC / JF / JC | SG-3040LC / JC | |||
输出频率范围 | f0 | 32.768 KHz | ||
电源电压 | VCC | 1.5 V to 5.5 V | 0.9 V to 3.6 V | |
接口电源电压 | VIO | 1.5 V to 5.5 V | 0.9 V to 3.6 V | |
储存温度 | T_stg | -55°C to +125°C | Stororage as single product | |
工作温度 | T_use | -40°C to +85°C | ||
频率稳定度 | f_tol | +5 ± 23 × 10-6 | +25 °C, VCC = 3.3 V (SG-3040: Vcc=1.2V) | |
频率温度特性 | fo-TC | +10 × 10-6 / -120 × 10-6 | -20°C to +70°C (+25 °C is reference) | |
频率电压特性 | fo-VCC | ±2 × 10-6 / V Max. | ±5 × 10-6 / V Max. | +25 °C |
功耗 | ICC | 2 mA Max. | 3.1 mA Max. | 3.3V, No load condition |
占空比 | SYM | 45 % to 55 % | 1/2VCC(VIO) level, (SG-3040: VIO=1.2V to 3.6V) | |
输出电压 | VOH | VIO - 0.4V Min. | IOH= -0.4mA (SG-3040: VIO=1.2V to 3.6V) | |
VOL | 0.4V Max. | IOH = 0.4mA (SG-3040: VIO=1.2V to 3.6V) | ||
输出负载条件 (CMOS) | L_CMOS | 15 pF Max. | CMOS load | |
上升/下降时间 | tr/tf | 200 ns Max. | 100 ns Max. | CMOS load: 20 % VCC(VIO) to 80 % VCC(VIO) level (SG-3040: VIO=1.2V to 3.6V) |
振荡启动时间 | t_str | 1.0 s Max. | 3.0 s Max. | Time at minimum Supply voltage to be 0s +25 °C (SG-3030: Vcc=2.0V to 5.5V) |
频率老化 | f_age | ±5 × 10-6 / year Max. | +25°C, Vcc=3.3 V, first year | |
除非另有说明，上表所示的特性（规格）基于额定工作温度和电压条件。

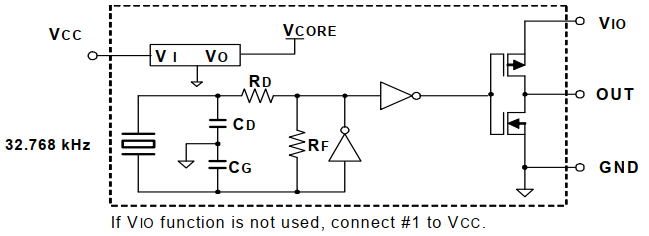

框图
SG-3030CM晶振产品名称参数：
(1) 产品名称 (标准形式)
SG-3030CM 32.768000kHz B
SG-3030JC 32.768000KHz B
SG-3030JF 32.768000KHz B
SG-3030LC 32.768000KHz B
SG-3040JC 32.768000KHz B
SG-3040JC 32.768000KHz B
① ② ③ ④

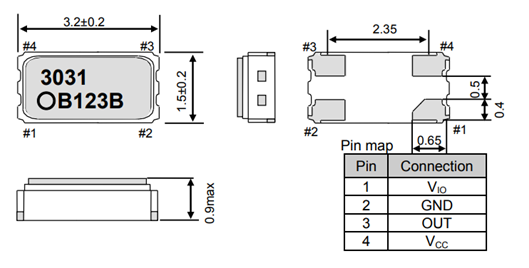

① Model ② Package type (CM: 3.2 × 1.5 × 0.9 mm)
③ Frequency ④ Frequency tolerance (B: +5 ± 23 × 10-6, +25 °C)
(2) 产品型号/ 产品编码 (Blank section is decided by each detail specifications.)
SG-3030CM 32.768000KHz B X1B000211000100
SG-3030JC 32.768000KHz B Q3102JC02000100
SG-3030JF 32.768000KHz B Q3102JF02000100
SG-3030LC 32.768000KHz B Q3102LC02000100
SG-3040JC 32.768000KHz B Q3103JC01000100
SG-3040LC 32.768000KHz B Q3103LC02000100
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications
⑤ Packing（Recommended packing 00: CM:3000 pcs/Reel, LC: 2000 pcs/Reel, JF / JC: 1000 pcs/Reel）
为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（VCC-GND之间）提供0.1μF去耦电容。
