内置32.768 kHz DTCXO，输出频率：32.768 kHz
电源电压：1.5 V to 5.5 V，外部尺寸：3.2×2.5×1.0 mm
输出波形：CMOS，功能：输出启用（OE）功能
频率稳定度：
XA:± 1.9 × 10-6 / 0 °C to +50 °C；± 3.4 × 10-6 / -40 °C to +85 °C；± 8.0 × 10-6 / +85 °C to +105 °C；
XB:± 3.8 × 10-6 / 0 °C to +50 °C；± 5.0 × 10-6 / -40 °C to +85 °C；± 8.0 × 10-6 / +85 °C to +105 °C

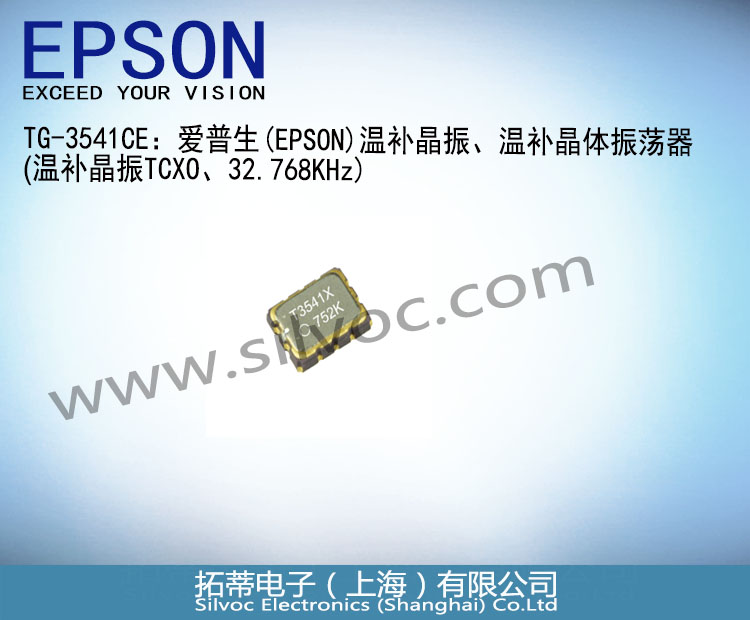

TG-3541CE：爱普生(EPSON) 温补晶振TCXO 32.768KHz
TG-3541CE常用频率列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
TG-3541CE XA 32.768000kHz | X1B000351000100 | 2000 |
TG-3541CE XB 32.768000kHz | X1B000351000200 | 2000 |
TG-3541CEA XA 32.768000kHz | X1B000361000100 | 2000 |
TG-3541CEA XB 32.768000kHz | X1B000361000200 | 2000 |
EPSON 温补晶振TCXO: TG-3541CE
• 内置32.768 kHz DTCXO
• 输出频率：32.768 kHz
• 电源电压：1.5 V to 5.5 V
• 外部尺寸：3.2×2.5×1.0 mm
• 输出波形：CMOS
• 功能：输出启用（OE）功能
• 频率稳定度：
XA
:± 1.9 × 10-6 / 0 °C to +50 °C
:± 3.4 × 10-6 / -40 °C to +85 °C
:± 8.0 × 10-6 / +85 °C to +105 °C
XB
:± 3.8 × 10-6 / 0 °C to +50 °C
:± 5.0 × 10-6 / -40 °C to +85 °C
:± 8.0 × 10-6 / +85 °C to +105 °C
• TG-3541CE
工业、安全、智能仪表、计时时钟和睡眠功能
• TG-3541CEA
信息娱乐和通信设备、用于计时和睡眠功能的车身（ECU*）时钟*ECU：电子控制单元
TG-3541CE或TG-3541CEA是低功耗、宽温度范围和符合汽车标准的32.768 kHz晶体振荡器，带D-TCXO，提供3.2 x 2.5 mm、10pins封装。
规格 (特征)
项目 | 符号 | 规格 | 条件 / 备注 |
输出频率范围 | f0 | 32.768 KHz | |
电源电压 | VCC | 1.5 V to 3.3 V | |
储存温度 | T_stg | -55°C to +125°C | |
工作温度 | T_use | -40°C to +105°C | |
频率/温度特性 | fo-TC | XA: ±1.9 × 10-6 | Ta = 0 °C to +50 °C |
XA: ±3.4 × 10-6 | Ta = -40 °C to +85 °C | ||
XA: ±8.0 × 10-6 | Ta = +85 °C to +105 °C | ||
XB: ±3.8 × 10-6 | Ta = 0 °C to +50 °C | ||
XB: ±5.0 × 10-6 | Ta = -40 °C to +85 °C | ||
XB: ±8.0 × 10-6 | Ta = +85 °C to +105 °C | ||
功耗 | ICC | 1.0 mA Typ. / 3.0 mA Max. | No load condition, Vcc =3.0 V |
禁用电流 | I_dis | 1.5 mA Max | OE=GND, Vcc = 3.0 V |
占空比 | SYM | 40 % to 60 % | 50 % Vcc level |
输出电压 | VOH | 80 % VCC Min. | IOH=-0.5 mA, Vcc=3.0 V |
VOL | 20 % VCC Max. | IOL=0.5 mA, Vcc=3.0 V | |
输出负载条件(CMOS) | L_CMOS | 30 pF Max. | |
启动时间 | t_str | 1 s Max. | Ta= +25 °C , Vcc=1.5 V to 5.5 V |
频率老化 | f_aging | ± 3.0 × 10-6 | Ta= +25°C, Vcc=3.0 V, first year |
*注：需要了解本规范中未列出的要求，请联系代理-拓蒂电子。
频率-温度特性

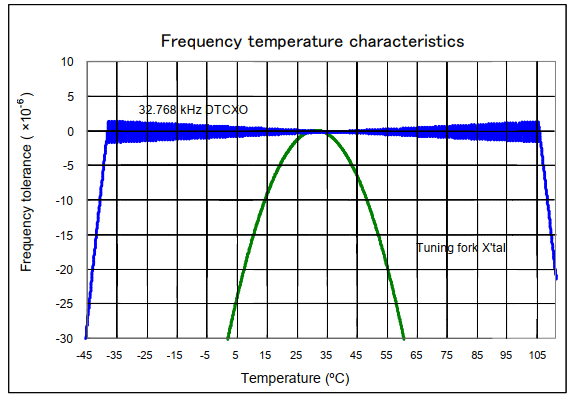

32.768 kHz-DTCXO频率-温度特性（示例）
TG-3541CE温补晶振产品名称参数：
(1) 产品名称 (标准形式)
TG-3541CE XA 32.768000kHz
TG-3541CE XB 32.768000kHz
TG-3541CEA XA 32.768000kHz
TG-3541CEA XB 32.768000kHz
① ② ③ ④ ⑤

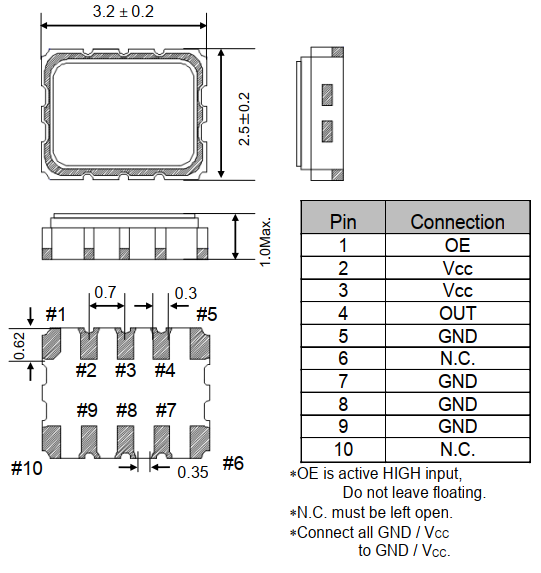

① Model ② Package type (CE: 3.2 × 2.5 × 1.0 mm)
③ For Automotive
④ Frequency
⑤ Frequency / Temperature characteristics
(2) 产品型号/ 产品编码
TG-3541CE XA 32.768000kHz X1B000351000100
TG-3541CE XB 32.768000kHz X1B000351000200
TG-3541CEA XA 32.768000kHz X1B000361000100
TG-3541CEA XB 32.768000kHz X1B000361000200
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications ⑤ Packing（Recommended packing 00：2000 pcs/Reel）

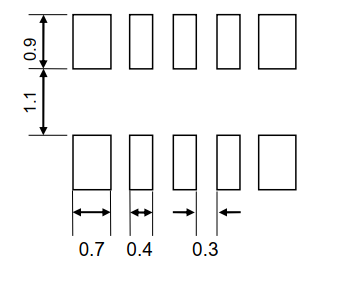

为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（VCC-GND之间）提供0.1μF去耦电容。
