MC-306、 MC-306 TYPE ：爱普生(EPSON) kHz 范围晶体单元

频率范围：
：MC-306 32.768 kHz
：MC-306 TYPE 20 kHz to 120kHz
外部尺寸：8.0 × 3.8 × 2.54mm
谐波次数：基频
应用：时钟和微机

规格参数

MC-306、 MC-306 TYPE ：爱普生(EPSON）kHz 范围晶体单元

MC-306常用频点列表如下：

规格型号	产品编码	北美编码	MOQ (PCS)
MC-306 32.768kHz 9.0 +20.0 -20.0	Q13MC3061000200	MC-306 32.7680kA-AC5:PURE SN	3000
MC-306 32.768kHz 12.5 +20.0 -20.0	Q13MC3061000300	MC-306 32.7680kA-A5:PURE SN	3000
MC-306 32.768kHz 7.0 +20.0 -20.0	Q13MC3061000400	MC-306 32.7680kA-AG5:PURE SN	3000
MC-306 32.768kHz 10.0 +20.0 -20.0	Q13MC3062000100	MC-306 32.7680kA-K5:ROHS	3000
MC-306 32.768kHz 9.0 +20.0 -20.0	Q13MC3062000200	MC-306 32.7680kA-AC5:ROHS	3000
MC-306 32.768kHz 12.5 +20.0 -20.0	Q13MC3062000300	MC-306 32.7680kA-A5:ROHS	3000
MC-306 32.768kHz 7.0 +20.0 -20.0	Q13MC3062000400	MC-306 32.7680kA-AG5:ROHS	3000
MC-306 32.768kHz 6.0 +20.0 -20.0	Q13MC3062000600	MC-306 32.7680kA-E5:ROHS	3000
MC-306 32.768kHz 12.5 +50.0 -50.0	Q13MC3062000800	MC-306 32.7680kB-A5:ROHS	3000
MC-306 32.768kHz 6.0 +10.0 -10.0	Q13MC3062003300	MC-306 32.7680kF-E5:ROHS	3000
MC-306 32.768kHz 6.0 +50.0 -50.0	Q13MC3062003600	MC-306 32.7680kB-E5:ROHS	3000
MC-306 32.768kHz 12.5 +30.0 -30.0	Q13MC3062003800	MC-306 32.7680kD-A5:ROHS	3000
MC-306 32.768kHz 18.0 +50.0 -50.0	Q13MC3062004000	MC-306 32.7680kB-C5:ROHS	3000
MC-306 32.768kHz 7.0 +10.0 -10.0	Q13MC3062004300	MC-306 32.7680kF-AG5:ROHS	3000
MC-306 32.768kHz 15.0 +100.0 -100.0	Q13MC3062006200	MC-306 32.7680k-R5:ROHS	3000
MC-306 32.768kHz 22.9 +20.0 -20.0	Q13MC3062006600		3000
MC-306 32.768kHz 22.0 +50.0 -50.0	Q13MC3062007300	MC-306 32.7680kB-D5:ROHS	3000
MC-306 32.768kHz 5.4 +20.0 -20.0	Q13MC3062010800	MC-306 32.7680kA-JJ5:ROHS	3000
MC-306 32.768kHz 6.0 +100.0 -100.0	Q13MC3062013900	MC-306 32.7680k-E5:ROHS	3000
MC-306 32.768kHz 12.5 +15.0 -15.0	Q13MC3062014400	MC-306 32.7680kE-A5:ROHS	3000
MC-306 32.768kHz 6.0 +15.0 -15.0	Q13MC3062014500	MC-306 32.7680kE-E5:ROHS	3000
MC-306 32.768kHz 19.0 +100.0 -100.0	Q13MC3062014600	MC-306 32.7680k-1AC5:ROHS	3000
MC-306 32.768kHz 6.8 +20.0 -20.0	Q13MC3062014700		3000

特征

· 频率范围：

：MC-306 32.768 kHz

：MC-306 TYPE 20 kHz to 120kHz

· 外部尺寸：8.0 × 3.8 × 2.54mm

· 谐波次数：基频

应用：

● 时钟和微机

规格 (特征)

项目	符号	规格		条件/备注
项目	符号	MC-306	MC-306 TYPE	条件/备注
额定频率范围	f_nom	32.768kHz	20kHz to 120kHz	了解其他可用频率，请联系代理-拓蒂电子
储存温度	T_stg	-55 °C to +125 °C		Store as bare product
工作温度	T_use	-40 °C to +85 °C
激励功率	DL	1.0 µW Max.
频率公差（标准）	f_tol	±20 × 10^-6, ±50 × 10^-6	±50 × 10^-6, ±100 × 10^-6	+25 °C, DL=0.1 µW Please ask for tighter tolerance
拐点温度	Ti	+25 °C ±5 °C
频率温度系数	B	-0.04 × 10^-6/ °C² Max.
负载电容	CL	6pF to ∞ (standard :12.5pF)		Please specify
串联电阻（ESR）	R1	50 kΩ Max.	As per below table
串联电容	C1	1.8fF Typ.	4.0fF to 0.6fF
分路电容	C0	0.9pF Typ.	2.0pF to 0.6pF
频率老化	f_age	±3 ×10^-6 / year Max	±5 ×10^-6 / year Max.	+25 °C, First year

产品命名规则

产品名称 MC-306 32.768000kHz 12.5 +20.0-20.0

(标准形式) ① ② ③ ④

①Model ②Frequency ③Load capacitance (pF) ④Frequency tolerance (×10^-6, +25 °C)

产品料号

MC-306 32.768000kHz Q13MC3062xxxx00

MC-306 20kHz to 120kHz Q14MC3062xxxx00

① ② ③ ④ ⑤

① 晶体器件 ② 型号 ③ 环境代码（2：欧盟RoHS / 端子电镀：Sn锡）

④ 详细规格 ⑤ 包装规格（00：推荐包装3K pcs/Reel）

外部尺寸规格 Unit: mm

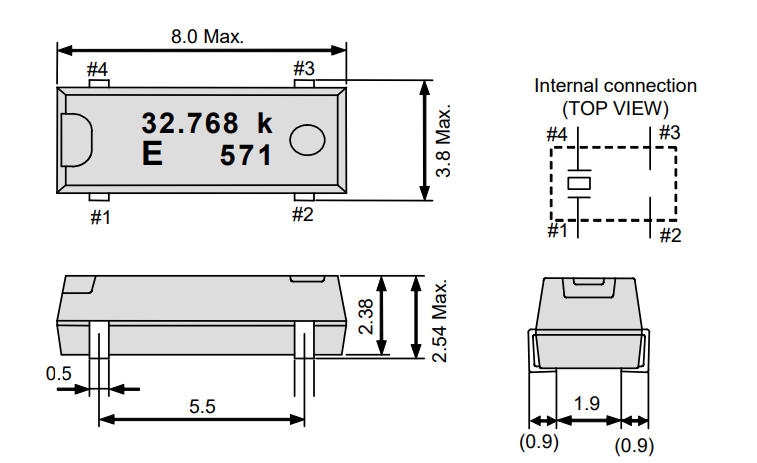

MC-306 External dimensions.png

Do not connect #2 and #3 to external device

The metal case inside of the molding compound may be exposed on the top or bottom of this product. This purely cosmetic and does not have any effect on quality, reliability or electrical specs

推荐焊盘尺寸 Unit: mm

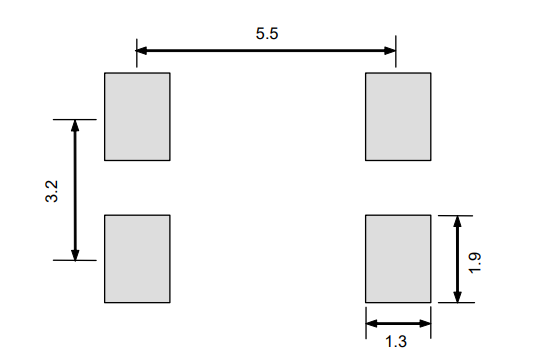

MC-306 footprint.png
