RX8130CE：爱普生(EPSON) I2C-Bus接口内置备用电池充电控制功能实时时钟芯片

内置调频32.768kHz 晶体单元。
接口类型：I²C 总线接口
自动电源切换功能
可充电锂电池的充电控制功能
延迟复位功能、定时器功能
频率输出功能：输出频率可选择32.768kHz、1024Hz、1Hz

规格参数

RX8130CE：爱普生(EPSON) I²C-Bus接口内置备用电池充电控制功能实时时钟芯片

完整型号：

型号	料号	封装	MOQ
RX8130CE B	X1B000311000100	3.2 x 2.5 x1.0	2000PCS/REEL

RX8130CE 特征

• 内置调频 32.768 kHz 晶体单元

• 接口类型

I2C 总线接口

• 接口电压范围

1.6V 至 5.5V

• 用于计时的宽电压

1.1V 至 5.5V

• 低备用电流

300 nA（典型值）/3 V

• 自动电源切换功能：由主电源监视器切换。

• 备用电池充电控制功能：适用于可充电锂电池。

• 延迟复位功能：检测主电源并移除复位。

• 各种功能包括完整的日历、闹钟、定时器等。

• Epson 为开发准备了 Linux 驱动程序

注册商标 Linux® 根据 LMI（Linux Mark Institute）的分许可使用

• * I2C-BUS 是恩智浦半导体的商标。

RX8130CE 概述

RX8130CE是I²C串行接口系统的实时时钟模块，内置32.768 kHz晶振和振荡器。实时时钟功能不仅包含年、月、日、星期、小时、分钟和秒的日历和时钟计数器，还包括时间警报、唤醒定时器和时间更新中断等特征。通过备用电池充电控制功能和接口电源输入引脚，RX8130CE可以支持各种电源电路。所有这些功能都在一个薄而紧凑的陶瓷封装中实现，使其适用于各种小型电子设备、低功耗物联网设备等。

• I²C 总线接口

• 自动电源切换功能

• 监控VDD 电压，并通过自动操作切换到备用电源。备用电源的开关电压1.25V（最小）

• 即使主电源电压降低，也可以防止从备用电源流出的电流

• 可充电锂电池的充电控制功能

• 通过检测充满电自动停止充电

• 记录检测备用电源电压下降的寄存器

• 延迟复位功能

• 当主电源接通时，复位输出被释放。释放电压由寄存器选择 (2.80V / 2.75V)

• 电压上升检测的延迟时间为60ms Typ

• 频率输出功能

• 输出频率可选择32.768kHz、1024Hz、1Hz

• 定时器功能

• 可从 65535 小时中选择 1/4096 秒

• 定时器源时钟为1 小时、1 分钟、64Hz、4096Hz

• 事件发生时自动记录到TF-bit，可以通过/IRQ 引脚输出

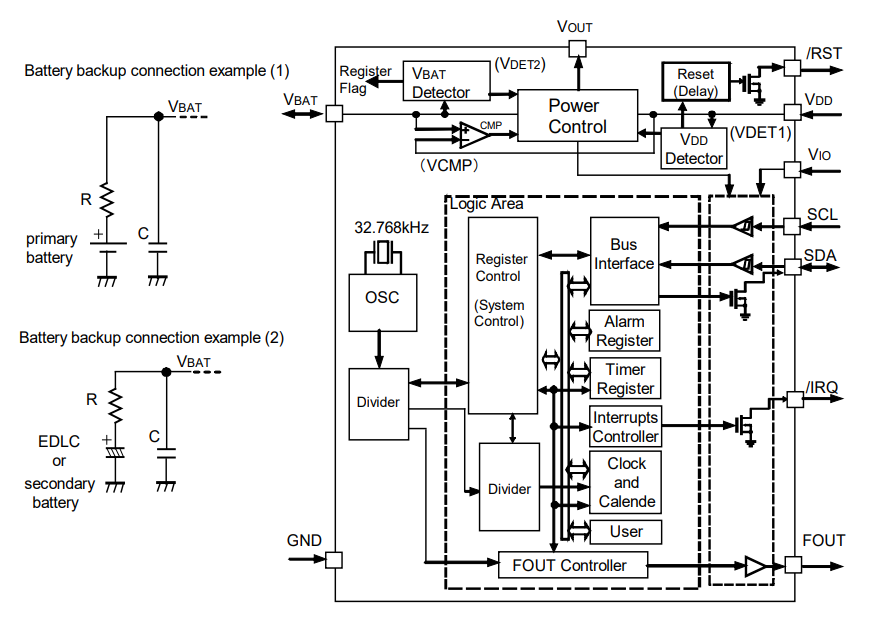

RX8130CE 系统框图

RX8130CE Block diagram.png

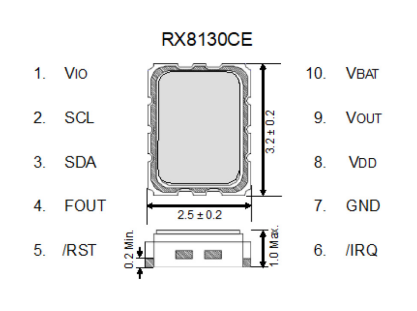

RX8130CE 外形尺寸

RX8130CE External dimensions.png

(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。这纯粹是装饰性的，对质量、可靠性或电气规格没有任何影响。

RX8130CE 引脚功能

Signal Name	I / O	Function
SCL	input	Serial clock input pin.
SDA	Input / Output	Data input and output pin.
FOUT	Output	Frequency output pin with output control function. (C-MOS)Output frequency can be selected as 32.768kHz, 1024Hz, 1Hz.
/ RST	Output	Reset output pin.(N-ch open drain) In case of VDD voltage drop detection, a reset signal is outputted. In case of VDD voltage rise detection, it is released reset signal after 60ms.
/ IRQ	Output	Interrupts output by Alarm and Timer events.(N-ch open drain)
V_DD	-	This is a power-supply pin. It can impress the voltage unlike VIO.
V_IO	-	This is a interface power supply pin. This is a pin to supply the voltage same as a host.
V_out	-	Internal voltage output pin. Connect smoothing capacitor of 1.0µF
V_BAT	-	This is a power supply pin for backup battery. This is a pin to connect a large-capacity capacitor, a secondary battery, a primary battery. In a backup power supply operating range, the voltage is supplied inside by this pin.
GND	-	Connected to a ground

RX8130CE 规格

Recommended Operating Conditions

Item	Symbol	Conditions	Min.	Typ.	Max.	Unit
Operating supply voltage	V_DD	-	1.25	3.0	5.5	V
Clock supply voltage	V_CLK	-	1.1	3.0	5.5	V
Operating temperature	T_OPR	-	-40	+25	+85	°C
VDD detect voltage	-V_DET2	V_DD,Fall	1.20	1.30	1.40	V

Frequency characteristics

Item	Symbol	Conditions	Rating	Unit
Frequency tolerance	Δ f / f	Ta = +25 °C V_DD = 3.0 V	B : 5 ± 23*	x 10^-6
Oscillation start-up time	t_STA	V_DD =2.75V to 5.5V	1 Max.	s

*Equivalent to ±1 minute of monthly deviation (excluding offset.)

Current consumption characteristics

Item

Symbol

Conditions

Min.

Typ.

Max.

Unit

Current

consumption

I_BK

SCL=SDA = "L" ,
VBAT=3.0V ,VDD=VIO=0.0V

300

500

V_32K

SCL=SDA = "H" ,
FOUT=32.768kHz, /IRQ=OFF,
VDD=VIO=3.0V,
FOUT pin CL=15pF
CHGEN=L or VBAT≧VDET3

3.5

4.0

µA

RX8130CE 包装信息

型号	料号	封装	MOQ
RX8130CE B	X1B000311000100	3.2 x 2.5 x1.0	2000PCS/REEL

Product Name RX8130CE B

（Standard form） ① ② ③

① Model ② Package type (CE : 3.2 x 2.5 x 1.0 mm Size)

③ Frequency tolerance (Exclude offset)

Blank or B: 5±23 x 10^-6 (Equivalent to ± 60 seconds of monthly deviation) @ +25°C

Product Number

RX8130CE B X1B000311000100

① ② ③ ④ ⑤

① Crystal devices ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packaging (CE: 2000pcs/Reel)

RX8130CE Footprint (Recommended)

RX8130CE

RX8130CE footprint.png

(Unit: mm)

为保持稳定运行，需提供一个 0.1uF 的旁路电容，在尽可能靠近晶体产品电源端子的位置（Vcc - GND 之间）。
