RX8010SJ B:爱普生(EPSON)低电流消耗I2C-Bus接口实时时钟芯片

  • 内置调频32.768kHz 晶体单元。

  • 接口类型: I2C 总线接口 (400kHz)

  • 工作电压范围:1.6V 至 5.5V;用于计时的宽电压: 1.1V 至 5.5V

  • 低备份电流:160nA / 3V(典型值)

  • 频率输出功能:C-MOS 输出或开漏输出

  • 内置用户 RAM:128 位(8 位 x 16,SRAM)


规格参数

RX8010SJ:爱普生(EPSON)低电流消耗I2C-Bus接口实时时钟芯片



完整型号:

型号

料号

封装

MOQ

RX8010SJ B

X1B000242000100

SOP-8

1000PCS/REEL



RX8010SJ 特征



• 内置调频32.768kHz 晶体单元。

• 接口类型

       I2C 总线接口 (400kHz)

• 工作电压范围

       1.6V 至 5.5V

• 用于计时的宽电压

       1.1V 至 5.5V

• 低备份电流

       160nA / 3V(典型值)

• 频率输出功能

       C-MOS 输出或开漏输出

• 内置用户 RAM

       128 位(8 位 x 16,SRAM)

• 各种功能包括完整的日历、闹钟、定时器等。

• 本产品符合工业标准SOP8 封装,可贴装到普通焊盘上。

• Epson 为开发准备了 Linux 驱动程序

   注册商标 Linux® 根据 LMI(Linux Mark Institute)的分许可使用

• I2C-Bus 是 NXP Semiconductors 的商标



RX8010SJ 概述



   这是串行接口系统的实时时钟模块,包含一个 32.768 kHz 晶体振荡器。

   实时时钟功能不仅包含年、月、日、星期、小时、分钟和秒的日历和时钟计数器,还包括时间警报、间隔定时器和时间更新中断等特征。

    所有这些功能都在一个薄而紧凑的 SOP 封装中实现,这使其适用于各种小型电子设备。



l  接口类型

ž   I2C-Bus接口。(高速总线规格400kHz)

l  频率输出功能

ž   可选择CMOS或开漏输出

ž   输出频率可选择32.768kHz、1024Hz、1Hz。

l  定时器功能

ž   定时器功能可在 1/4096 秒到 65535 小时之间设置。

ž   定时周期为1小时、1分钟、64Hz、4096Hz。

ž   事件发生时自动记录到TF-bit,可通过/IRQ1或/IRQ2引脚输出。

l  报警功能

ž   闹钟功能可以设置为星期几、星期几、小时和分钟。

ž   事件发生时自动记录到AF-bit,可通过/IRQ1引脚输出。

l  内置内存

ž   128 位(8 位 x 16 字)

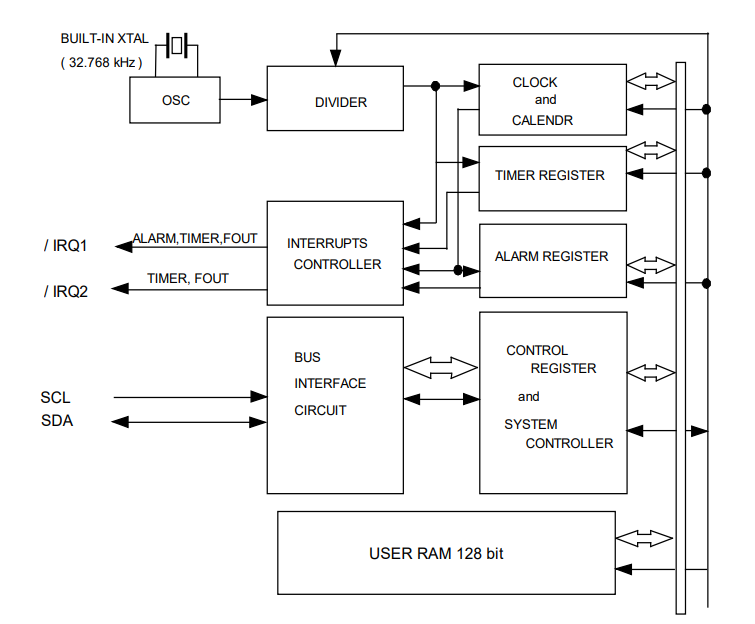

RX8010SJ 系统框图



RX8010SJ Block diagram.png

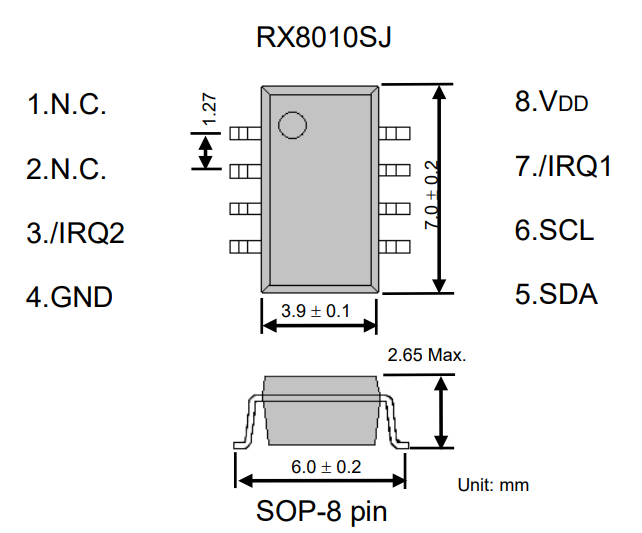

RX8010SJ 外形尺寸



RX8010SJ External dimensions.png



(Unit: mm)

模塑料内部的金属外壳可能会暴露在本产品的顶部或底部。 这纯粹是装饰性的,对质量、可靠性或电气规格没有任何影响。



RX8010SJ 引脚功能



Signal Name

Input/
  Output

Function

SCL

Input

This is a shift clock input pin for serial data transmission.

SDA

Bi-directional

This is the data input/output pin for serial data transfer.

IRQ1

Output

This pin outputs interrupt signals ("L" level) for alarm,   timer, time update,
  and 32.768kHz. This is an N-ch open-drain output.

/IRQ2

Output

This pin outputs interrupt signals ("L" level) for timer and   FOUT.
  This is a C-MOS output.

VDD

Supply

This is a power-supply pin.

GND

Supply

This pin is connected to a ground.



RX8010SJ 规格



Recommend Operating Conditions

Item

Symbol

Condition

Min.

Typ.

Max.

Unit

Power voltage

VDD

-

1.6

3.0

5.5

V

Clock voltage

VCLK

-

VLOW

3.0

5.5

V

Operating temperature

TOPR

-

-40

+25

+85

°C



Frequency characteristics

Item

Symbol

Condition

Rating

Unit

Frequency
  tolerance

Δ f/f

Ta=+25°C
  VDD=3.0V

5±23 *

×10-6

Oscillation
  Start-up time

tSTA

Ta=+25°C
  VDD=1.6V~5.5V

1Max

s

Ta=-40°C~+85°C
  VDD=1.6V~5.5V

3Max

s

*Equivalent to ±1 minute of monthly deviation



Current consumption characteristics                  Ta=-40°C to +85°C

Item

Symbol

Conditions

Min.

Typ.

Max.

Unit

Current

Consumption

lBK

Input pins are"L"
  fCLK=0Hz
  /IRQ1.2=OFF,
  TSEL2="1"

VDD=5V

-

-

350

nA

VDD=3V

-

160

320

l32k

fCLK=0Hz
  /IRQ1:32.768kHzON,
  TSEL2="1"

VDD=5V

-

5.5

7.0

µA

VDD=3V

-

3.0

4.0





RX8010SJ 包装信息



型号

料号

封装

MOQ

RX8010SJ B

X1B000242000100

SOP-8

1000PCS/REEL



  Product Name          RX8010SJ  B

(Standard form)        ①     ②  ③

① Model     ② Package type (SJ : SOP-8pin)

③ Frequency tolerance (Exclude offset)

        Blank or B: 5±23 x 10-6 (Equivalent to ± 60 seconds of monthly deviation) @ +25°C



Product Number

         RX8010SJ B       X1B000242000100

                                        ①   ②   ③  ④ ⑤

① Crystal devices     ② Model

③ Pb free code(1 or 2: EU RoHS compliant / Terminal plating : Sn)

④ Detail specifications ⑤ Packaging (SJ: 1000pcs/Reel)



RX8010SJ Footprint (Recommended)



RX8010SJ

RX8010SJ Footprint.gif



(Unit: mm)

为保持稳定运行,需提供一个 0.1uF 的旁路电容,在尽可能靠近晶体产品电源端子的位置(Vcc - GND 之间)。
